Erfindung
Russische Föderation Patent RU2289310

VERFAHREN ZUR INFORMATION ÜBER psycho-physiologischen Zustand eines lebenden Objektes

VERFAHREN ZUR INFORMATION ÜBER psycho-physiologischen Zustand eines lebenden Objektes

Name des Erfinders: Viktor Minkin Albertovich (RU); Alexander Iljitsch Stämme (RU)
Der Name des Patentinhabers: Vielseitig Unternehmen "Elsis" (RU)
Korrespondenzanschrift: 194223, St. Petersburg, Ave M. Tereza, 68, MP "Elsis" VA Minkin
Startdatum des Patents: 2004.02.16

Die Erfindung bezieht sich auf die Medizin und soll Informationen über die psycho-physiologischen Zustand eines Lebewesens zu schaffen. Holen Sie sich ein Bild des Objekts. Bilder werden auf den Photodetektor projiziert. Konvertieren Sie ein Objektbild in ein elektrisches Signal, wobei die Signalverarbeitung produzieren. Die Signalverarbeitung umfasst auf der Basis der Frequenzkomponente des Schwingungspunkt eines lebenden Objekt vibraimage konstruiert zu erhalten. Das Verfahren liefert Informationen über die psycho-physischen Zustand eines Lebewesens.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf die Bereiche Biometrie, Elektronik, Medizin und Psychologie, und kann verwendet werden psycho - physiologischen Informationen über Wohneinrichtungen und Bewertung, Überwachung und Korrektur einer psycho - physiologischen Zustand einer Person zu sein vibraimage entsprechend erhalten.

Die erste wissenschaftlich fundierte Annahmen über die untrennbare Verbindung zwischen der Psyche und Physiologie des Menschen wurden in 1890-1895, die Sigmund Freud [1], der Begründer der analytischen Psychologie gemacht. Die Vorstellung, dass jede Mentalitätsänderung untrennbar mit der entsprechenden physiologischen Reaktion des Körpers verbunden ist, wird gegenwärtig anerkannt, obwohl die Grenzfläche ist daher nicht so weit definiert, und es gibt verschiedene Ansätze, von ihrer Definition [2].

Eine Reihe spezifischer Kontaktmethoden, Geräte und Systeme erzeugen eine integrierte psychophysiologischen Informationen über eine Person, die bekannten physiologischen Parameter des menschlichen Körpers für die Beurteilung seiner emotionalen, mentalen Status verwenden und der medizinischen Diagnostik.

Die meisten bekannten Klasse von Systemen, die "Lügendetektoren" bezeichnet werden kann, erhalten verschiedene Kanäle unter Verwendung der physiologischen Information ändert psychophysiologischen (psychosomatischen) menschliche Parameter in seiner Reaktion auf bestimmte äußere Einflüsse zu bewerten, vor allem die Auswirkungen der Sprache [3]. Eine solche Analyse des menschlichen Zustand dauert in der Regel einige Stunden, verbunden ist mit einem starren Sensoren am Körper des Patienten montieren und erfordert zwingend eine aktive Beteiligung qualifizierte Person, die die Prüfung durchführt. All dies schränkt stark die Fähigkeit der Massenanwendung solcher Systeme für die psychophysiologischen Humandiagnostik.

Bekannte und sehr informative Impulssystem in der Antike im Osten für die medizinische Diagnose über die Ergebnisse der Messungen der Pulswelle an mehreren Stellen im Körper auf Basis verwendet. Das moderne System der Registrierung des Volumenpuls [4] ermöglicht es Ihnen, in den Spitzen der menschlichen Finger Hunderttausende von Proben von Pulswellen zu empfangen und zu erfassen genau jede Veränderung in der psycho-physiologischen Zustand einer Person.

Diese Verfahren und Systeme sind ausreichend informativ in Bezug auf die Analyse des Allgemeinzustandes erfordern jedoch Kontakt mit dem Körper des Sensors, die ihre Verwendung begrenzt, und die Analyse der integrierten Informationen aus dem lokalen Ort erhalten wird, ist recht komplex.

Eine andere Gruppe Kontaktmethoden, Geräte und Systeme, die "Aura Visualizer" [5] bezeichnet werden kann, [6], physiologische Informationen von den Armen abgeleitet [5] oder des Patienten Finger [7] für eine bedingte Konstruktion der Aura (integrierte psycho-physiologischen Eigenschaften human) um den Patienten herum. Natürlich leuchten die elektrischen Parameter der Haut Palm- oder Gasentladung, die Finger um, wenn Kirlian direkt in keinem Zusammenhang mit der bioenergetischen Strahlung des ganzen Körpers, aber aufgrund der großen Sättigung Hände und Finger Nervenendigungen und eine gewisse Verwandtschaft mit menschlichen Organen, können diese Informationen indirekt eine wirkliche Veränderung reflektieren psycho-physiologischen Zustand des menschlichen Körpers. und der Mangel an Kontaktmethoden ist, dass die Verwendung von Kontaktleiterdetektor technisch unmöglich ist, den Test durchzuführen transparent. Eine Person, die den Kontakt Psychophysiologische Tests geht, immer dessen bewusst, die auf der Analyse der Testergebnisse mit zusätzlichen Schwierigkeiten auferlegt, wie Menschen, die etwas zu verbergen wollen, versuchen, Informationen zu verbergen, und diejenigen, die in keiner Weise erlebt schuld, immer noch Angst und Stress während des Tests. Etwa die Hälfte der Seiten im Internet von der Gesamtzahl der dafür bestimmte Detektoren von Lügen, reden darüber, wie ein Lügendetektor zu täuschen, und ist mit einer großen Anzahl von Fällen, in denen es erfolgreich geschafft, bekannt.

Proximity-Detektoren des menschlichen Zustand kann für psycho-physiologischen Zustand des Menschen überwacht werden, wenn er überhaupt nicht darum wissen und versuchen, ihren Zustand zu verbergen, weitere Probleme und Fehler bei der Analyse und Diagnose des Zustands des Menschen zu vermeiden.

Es ist ein Verfahren zur berührungslosen Informationen über die psychophysiologischen Zustand des Objekts [8]. Das Verfahren besteht aus dem Umsetzen des Bildobjekts, einschließlich Bildprojektion des Objekts auf eine lichtempfindliche Mehrelementvorrichtung wird das Objektbild in ein elektrisches Signal umgewandelt, das eine Folge von Fernsehrahmen ist, eine Rahmendifferenz von der Folge von Rahmen zu finden, und Verwenden der akkumulierten Bilddifferenzinformation über das Objekt zu erhalten.

Vorrichtung zur Durchführung des Verfahrens besteht aus einem Mehrelementwandler und die lichtempfindlichen Mittel Ansammeln Rahmendifferenz auf einem einzigen Chip ausgebildet sind, und ein Mittel zur Analyse und Verarbeitung des Bildes.

Diese Methode [8] von uns als Prototyp genommen. Der Prototyp ermöglicht die berührungslose Echtzeit und transparent für den Gegenstand der Studie (Mann) Informationen über den psychophysiologischen Zustand des Menschen zu erhalten, aber die Information erhalten wird, ist nicht immer ausreichend um die Änderung in den menschlichen Zustand zu reflektieren. Zuallererst dies auf die Tatsache zurückzuführen ist, daß der akkumulierte Rahmendifferenz nur die Amplitude der Bewegung widerspiegelt und nicht immer richtig, den Unterschied zwischen der Makro- und Mikrobewegung des Objekts zu reflektieren, dh Es erschwert die Analyse von Objekten, selbst geringfügige Bewegung im Raum zu begehen, was die Empfindlichkeit und die Zuverlässigkeit der Bestimmung des Gegenstandes der psychophysiologischen Parameter reduziert.

Die Erfindung löst das Problem der zuverlässigen und genauen Bestimmung des psycho-physiologischen Zustands des Objekts.

Das beanspruchte Verfahren hat eine hohe Empfindlichkeit und Zuverlässigkeit und liefert Informationen über den Zustand des psychophysiologischen Forschungsobjekt, insbesondere einem Menschen, mit einem besonderen Bild, das auch die Autoren "vibraimage".

Das Problem wird dadurch gelöst, daß bei dem bekannten Verfahren der durch Transformieren des Bildes des Objekts Informationen über die psycho-physiologischen Zustandes eines lebenden Objekts zu erhalten, die die Projektion des Bildes auf den Photodetektor enthält, das Objektbild in ein elektrisches Signal umzuwandeln, das die nachfolgende Verarbeitung des Signals und Erhalten von Informationen über die psycho-physiologischen Zustandes eines lebenden Objekts auf der Grundlage der Ergebnisse ihrer Verarbeitung, Signalverarbeitung ein, durch die Messung der Schwingungsfrequenzkomponente Punkte eines lebenden Objekt vibraimage aufgebaut empfangen hat.

In einer anderen Ausführungsform zeigte die Erfindung vibraimage um das reale Objektbild in der Verarbeitung erhalten des Signals.

In einer weiteren Ausführungsform der Erfindung, wenn vibraimage gemessenen Frequenzwerte der Datenpunkte der Konstruktion sind begehen Bewegung verbunden.

In einer weiteren Ausführungsform der Erfindung vibraimage erhalten eine Farbskala.

In einer anderen Ausführungsform erhält die Erfindung vibraimage einer Farbskala unter Verwendung der Kurve der Sichtbarkeit des menschlichen Auges entspricht.

In einer weiteren Ausgestaltung der Erfindung ist es vorbereitete vibraimage durch Messung der Schwingungsfrequenzkomponente Punkte des lebenden Objekt konstruiert und zeigt sie auf der Basis der gemessenen Amplitudenkomponente gleichzeitig vibraimage konstruiert.

In einer weiteren vibraimage Erfindung Ausführungsbeispiel werden unter Verwendung einer Vorrichtung hergestellt, um eine lichtempfindliche Multielementwandler zu dessen Ausgang aufweist, ist für die Verarbeitung des Bildsignals mit Mitteln verbunden ist, wobei die Mittel zur Bildsignalverarbeitung mit einem Prozessor Objekts zu bestimmen, die Frequenz und die Verschiebung von Pixeln amplituden lebenden zu konstruieren konfiguriert umfasst es vibraimage.

Es ist bekannt, dass in der Elementarteilchenphysik, wobei zwischen der Welle und Korpuskularstrahlung Eigenschaften von Materie und Energie des Photons keine klare Grenze ist in Bezug auf seine Frequenz durch die Plancksche Konstante = h . Die Annahme der Einheit der physikalischen und biologischen Welt, die in der Welt der Lebewesen haben ähnliche Gesetze und die Energie, die von jedem Punkt eines lebenden Organismus emittiert hypothesize erlaubt ist, proportional zu der Schwingungsfrequenz von einem bestimmten Punkt im Raum. Folglich ist für die Registrierung von Energie, die von dem biologischen Objekt emittiert, müssen die Schwingungen ihrer Punkte (im Raum oder im Verhältnis zueinander) -Register, das mit kontaktFernsehSystemen mit ausreichender Auflösung und Geschwindigkeit durchgeführt werden, und die Frequenzkomponente vibraimage erhalten (dh . Frequenzschwingung (Verschiebung Schwankung) von jedem Punkt des lebenden Objekt) ist die Information in den bioenergetischen und damit die psycho-physiologischen Eigenschaften des beobachteten lebenden Objekt. Die Analyse kann vibraimage sowohl menschliche erhalten werden und mathematisch unter Verwendung von Software-Verarbeitung digitaler vibraimage erworben und / oder seiner Bestandteile. Um die mathematischen Algorithmen und Analyse kompilieren ist es ratsam, vibraimage in einer geeigneten Form für die visuelle Analyse, wie ein Pseudo Bild auf dem Bildschirm zu unterbreiten.

Die Autoren fanden, experimentell, dass die resultierende vibraimage und vor allem seine Frequenzkomponente in Form von vibraimage vorgesehen ist, um das Objekt der psycho-physiologischen Zustand einer Person zu charakterisieren ermöglicht, ist stabil und klar, das Niveau seiner emotionalen Zustand zwischen Veränderungen im menschlichen Zustand in verschiedenen Einflüsse auf ihn zu unterscheiden, sondern bot auch eine visuelle Optionen für Registrierung und die resultierende Ausgabe vibraimage.

Es stellte sich heraus, dass das alte Bild des menschlichen Bioenergiefeld in Form von Aura, um den Körper befindet, für die visuelle Beurteilung der psychophysiologischen Zustand schneller und genauer als andere Display ermöglicht. Eine langjährige Verwendung des Begriffs in einer nicht-wissenschaftlichen Literatur Aura schafft gewisse Probleme für seine technischen Wahrnehmung daher glauben die Autoren das Recht, einen neuen Begriff zu verwenden - vibraimage die psycho-physiologischen Zustand eines lebenden Objekt statt den Begriff Aura, unterliegen unterschiedlichen Auslegungen zu charakterisieren.

Der emotionale Zustand einer Person kann sich relativ schnell ändern, fast in einem Bruchteil einer Sekunde, ein gewöhnlicher Mensch kann nicht für eine lange Zeit im gleichen Zustand sein. Jeder Gedanke, Bewegung oder Wahrnehmung der Ereignisse führen zu einer bestimmten Veränderung der menschlichen Natur, weshalb es wichtig ist, die momentane Änderung in den menschlichen Zustand zu erfassen (jeweils vibraimage Rahmen), und die Notwendigkeit, ein Gleichgewicht zwischen der Menge von Informationen (insbesondere auflösende Kamera) erhielt vibraimage und die Systemleistung zu suchen.

die Komplexität der Wahrnehmung von Begriffen wie "Amplitudenkomponente vibraimage mit topologischen binden an die entsprechenden Bildpunkte der üblichen", die Autoren schlagen die Verwendung des Begriffs "internal vibraimage" oder einfach "vibraimage" anstelle der obigen Ausdrücke gegeben. Anstelle des Begriffs "Frequenzkomponente vibraimage um das normale Bild befindet", verwenden den Begriff "external vibraimage".

Externe Displays vibraimage vibraimage Frequenzkomponente und kann gleichzeitig mit dem internen vibraimage angezeigt werden, um seine Amplitudenkomponente widerspiegelt, sondern auch Informationen und eine Amplitudenkomponente vibraimage.

Die Farbmodulation der maximalen Frequenz der Schwingung des Objekts, durch externe Amplitudenmodulation Größe vibraimage Mittelwert der Frequenz oder Amplitude der Bewegungen in einem bestimmten Bereich des Körpers ergänzt, ermöglicht es Ihnen, zu visualisieren und zu beheben sofort jede Abweichung in der psycho-physiologischen Zustand des Menschen. Es ist bekannt, dass das Gehirn Fraktal Schwankungen eine wichtige Rolle bei Lernprozessen, Gedächtnis spielen und lösen verschiedene Probleme [2]. Es wurde experimentell festgestellt, dass die intensivste Schwingung macht es zu einem menschlichen Kopf und in den meisten Fällen liegt die Frequenzkomponente vibraimage nur um den Kopf des Mannes und / oder deutlich höher als die um den menschlichen Körper. Die Änderung des Zustandes des Menschen in Form von bestimmten Fehlern in vibraimage, die Asymmetrie von Farben und Formen in der resultierenden externen vibraimage manifestiert.

Topologische vibraimage Elemente mit den Elementen des realen Bildes Bindung hat sowohl Vor- und Nachteile. Es wurde experimentell festgestellt, dass die informativste emotionalen Zustand die maximale Schwingungsfrequenz und die durchschnittliche Frequenz-Ebene oder Hintergrundpegel Punkte neben Fett übergeben und können den wahren Zustand der menschlichen visuellen Wahrnehmung, wenn vibraimage verstecken. Daher erschien topologische Bindungsfrequenzkomponente vibraimage internen Realbild als weniger wirksam als die Anzeige der Frequenzkomponente in Form von externen vibraimage vibraimage um das aktuelle Bild befindet. In topologischen Bindungs ​​vibraimage Frequenzkomponente zu der realen Bildelementen mit einer maximalen Frequenz der Vibration sind praktisch unsichtbar vor dem Hintergrund der internen Modulation bei tsvetochastotnoy vibraimage und verschiedene Varianten der mathematischen Analyse vibraimage erforderlichen vorläufigen visuelle Inspektion des resultierenden vibraimage zu üben. Vorgeschlagen von den Autoren Frequenzkomponente vibraimage um reale Bild anzuzeigen entspricht der physikalischen Bedeutung der Bioenergie-Strahlung und ermöglicht es Ihnen, Monitor visuell und den Zustand des Objekts zu analysieren.

Im Gegensatz zur Verwendung der Frequenzkomponente des Amplitudenkomponente ist wirksam in vibraimage piecemeal topologische Bindung. Zunächst einmal topologisch auf die Schwingungsamplitude Punkten angebracht vibraimage Komponente Sie die Qualität des vibraimage und installieren Sie die richtigen Systemeinstellungen zu bewerten können. Im Gegensatz zu der sofort den menschlichen Zustand, und die signifikanten Unterschiede zu ändern, die zwischen den einzelnen Rahmen beobachtet werden kann vibraimage über die Zeit Histogramms Frequenzkomponente akkumulierten vibraimage recht stabil und integral den Zustand einer Person für eine bestimmte Zeit widerspiegelt. Es wurde festgestellt, dass die mathematischen Parameter der Verteilung (M - Erwartung, D - Dispersion) ausreichend stabil sind, wenn nicht äußere Einfluss auf die Person ist. Allerdings unterscheiden sich die wirkliche Veränderung in den menschlichen Zustand Parameter der Frequenzkomponente Speicher vibraimage deutlich. Daher dieser Technik kann erfolgreich für die Registrierung der statischen (long-term) Veränderungen in den menschlichen Körper angewendet werden, beispielsweise mit der medizinischen Behandlung oder medizinischen Exposition gegenüber Krankheitserregern.

Getragen von diesem Zeitpunkt der Studie keine eindeutige Korrelation zwischen den verschiedenen Parametern der Vibration (zB Phase) und psycho-physiologischen Parameter, aber die Autoren nicht ausschließen die Herstellung dieser Abhängigkeiten in weiteren Studien ergeben hat.

Da die Verwendung der vorliegenden Erfindung vibraimage Person erhalten neu ist, hält der Autor eines seiner Hauptziele die Schaffung der wichtigsten Prinzipien der Registrierung des Bildes, um vibraimage zu fördern verwendet werden könnten, ausreichende Eigenschaften der menschlichen physiologischen Parameter zu erhalten.

Das erfindungsgemässe Verfahren erlaubt es, mehrere Optionen für neue Bilder zu erhalten, die jeweils in einem eigenen informativ.

Für vibraimage und seine Verwendung als ein Standard-Hardware verwendet werden, neue und spezielle Geräte und Systeme zu schaffen.

Anwendungen der Prozessinformationen auf der psychophysiologischen Zustand eines lebenden Objekt kann variiert werden, beispielsweise zur berührungslosen psycho-physiologischen Beurteilung seines Zustandes, der Ebene der Aggression, die Menschen zu identifizieren, die illegale Handlungen oder terroristische Handlungen begehen konfiguriert sind.

Ein System auf der Grundlage dieser Methode kann verwendet werden, um den Zustand einer Person zu korrigieren aufgrund der Wirkung auf ihn mit der Hilfe von anderen Faktoren (Wörter, Medikamente, Strahlung usw.) und die Umsetzung der Regelung durch eine Person in seinem psycho-physiologischen Zustand vibraimage.

Abbildung 1 zeigt die erhaltenen Amplitudenkomponente (internal vibraimage) und die Frequenzkomponente (externer vibraimage) Person.

Abbildung 2 zeigt das Bild der externen Komponente vibraimage um den gemeinen Mann Bild.

Figur 3 zeigt das Bild des Amplitudenkomponente vibraimage (internal vibraimage) und die Frequenzkomponente vibraimage (externer vibraimage) Person in einem ruhigen Zustand.

Abbildung 4 zeigt eine Darstellung des Amplitudenkomponente vibraimage (interne vibraimage) und Frequenz (äußere) Teil des menschlichen vibraimage in einem aggressiven Zustand befindet.

5 zeigt ein Histogramm der Frequenzkomponente Verteilung von menschlichen vibraimage in einer ruhigen (a) und Belastung (b) Zustand.

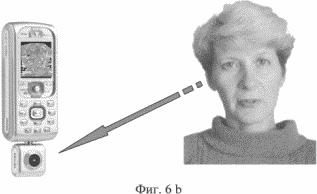

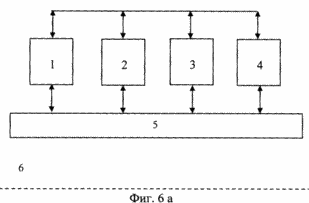

Abbildung 6 zeigt ein Blockschaltbild der Vorrichtung und modelliert auf einem beweglichen Telefon menschliche vibraimage

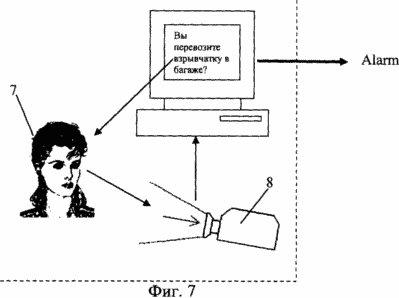

Figur 7 zeigt ein Blockdiagramm eines Systems,

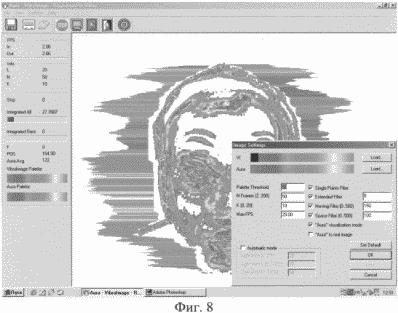

Abbildung 8 zeigt die Aura Fenster - VibraImage aus dem Einstellungsmodus abgeleitet.

9 ist ein Ablaufdiagramm des Systembetriebs

BESCHREIBUNG BEVORZUGTER AUSFÜHRUNGSFORMEN

Betrachten wir das Beispiel einer Vorrichtung, auf der Basis eines Mobiltelefons mit einer digitalen Kamera aufgebaut.

Dieses Gerät enthält die folgenden Hauptkomponenten:

1 - Elektronikeinheit Telefon, bestehend aus einem Empfänger und einem Funksender und Wandler - Signal und - Ton

2 - Digitalkamera mit einem Objektiv für das Bild des Objektes auf einer lichtempfindlichen Vorrichtung Projizieren

3 - einen Speicher für die empfangenen digitalen Fotos speichern,

4 - Anzeige für die Visualisierung von Text und Fotos,

5 - Prozessor die genannten Blöcke und Synchronisation ihrer Arbeit zu steuern,

6 - das Telefongehäuse mit Tastatur, Stromversorgung und andere Elemente ..

Der Betrieb ist wie folgt. Ein optisches Objektbild auf der lichtempfindlichen Vorrichtung (2) projiziert wird, in ein digitales Signal umgewandelt, das Bild für Bild in der Speichereinheit gesendet wird (3). Der Prozessor (5) analysiert Änderungen in Rahmen, und bestimmt die Frequenz und Amplitude der Bewegung für alle Bildpunkte, vibraimage Akkumulations leitend und es auf der Anzeige (4) als ein Pseudofarbbild des Objekts anzuzeigen. Abhängig von den Einstellungen im Menü kann der Benutzer vibraimage Einstellungen manuell über die Tastatur auf dem Gehäuse (6) oder den automatischen Modus eingestellt. Simulierte vibraimage auf dem Handy-Bildschirm ist in 6a gezeigt.

Selbstverständlich ist die Konstruktion der Vorrichtung nicht auf das obige Blockdiagramm beschränkt. Mögliche Ausführungsform der Einrichtung mit logischen Entscheidungen aus dem Stand der Technik beispielhaften Ausführung der Vorrichtung entsteht, ist nicht im Handy Körper (5), einer Digitalkamera oder einem Computer mit einem Web-Kamera.

Hier ist ein Beispiel einer bestimmten Implementierung der Erfindung, wie bei der Herstellung der Frequenzkomponente vibraimage und interne vibraimage (vibraimage Amplitudenkomponente) des menschlichen Gesichts beansprucht.

Als Fernsehkamera eine digitale Fernsehkamera Typ Genius VideoCam Web mit lichtempfindlichem CMOS-Vorrichtung mit einer Reihe von lichtempfindlichen Elementen 640 x 480 verwenden, die an den USB-Port des Computers Toshiba Satellite P25 verbunden ist - S609. Als Visualisierungssoftware vibraimage Aura Programm - VibraImage, entworfen, um "Elsis" Unternehmen [9]. Dieses Programm bietet die Registrierung von Schwingungsparameter jeder Punkt des Bildes und dem Ausgang der Aura und vibraimage auf dem Bildschirm, speichern vibraimage und Aura-Dateien empfangen die Elemente in AVI und BMP-Format, Parameterberechnung vibraimage einzelner Fragmente und dem Vollbild, sondern auch die Anhäufung Parameter vibraimage im Laufe der Zeit und Vergleichen vibraimage Parameter für verschiedene Zeitintervalle. Das Programm ermöglicht es Ihnen, die bekannten Methoden zur Berechnung der Schwingungsparameter auf der Grundlage der Analyse der Rahmendifferenz [8] auswählen und einstellen, mit Hilfe der Fourier-Transformation [10], oder wenn die Bewegung des Massenmittel Messung [2, 11], sondern auch verschiedene Filtertechniken einzuführen, die die Auswirkungen von Lärm zu reduzieren und Ungleichmäßigkeit der Beleuchtung auf die Qualität vibraimage. Unter normalen Umgebungslicht (100-1000 lux) und in Anwesenheit einer Person in der Mitte des Rahmens, bietet dieses Abbildungssystem vibraimage Verarbeitung und Ausgabe an den Monitor vibraimages 10-11 Rahmen pro Sekunde.

Erste Informationen über das Objekt der Studie ist wie folgt:

Wir haben unsere Studienobjekt (man) (7) vor einer Fernsehkamera (8) in einem Abstand von etwa 1 m, so dass das reale Bild der Person auf dem Bildschirm angezeigt wird, ist es groß genug wäre. Wir setzen die Kamera Fokus auf den Mann auf, Projizieren sein Bild auf CMOS-Matrix, und schalten Sie die Kamera so, dass das Bild eines Mannes in der Mitte des Bildschirms war. Für ein vibraimage im Setup-Menü stellen Sie den Marker vibraimage zu positionieren (8). In diesem Fall zeigt der Bildschirm nur eine Amplitudenkomponente vibraimage Koordinate an das reale Bild verbunden.

Für die Frequenzkomponente der Amplitudenkomponente des um vibraimage vibraimage Marker auf die Aura / vibraimage gesetzt ist, und die Software zeigt die externe vibraimage um den inneren vibraimage (Abbildung 1). Nach Erhalt des äußeren vibraimage um den inneren vibraimage den psychophysiologischen Zustand des Objekts zu bestimmen. Basierend auf historischen Daten, beispielsweise bezieht sich menschliches Bild in Bild 3 zu normalen menschlichen weil seine äußere vibraimage ganz symmetrisch in Form und Farbe und Farben dargestellt in der Mitte der gewählten Farbskala (die vorherrschende Farbe - grün). Nach der Belichtung Farbe externen vibraimage (Gewaltszenen auf dem Bildschirm angezeigt) der gleiche Mann in einem roten geändert, und das resultierende Bild (Abbildung 4) zu dem Schluss, dass eine Person unter Stress steht.

Auswählen einer Farbskala, die Simulation externe oder interne vibraimage kann beliebig sein. Die Autoren glauben, dass die natürlichen Farben, die die Sichtbarkeit Auge Kurve passen, bis auf der horizontalen Achse (5), am deutlichsten als externe und interne vibraimage gekennzeichnet.

die Markierung wird an die Aura auf der realen gesetzt und die externe vibraimage ist um das reale Bild des Objekts (2) Für externe vibraimage um das reale Bild angezeigt.

Die Software ermöglicht es für die temporäre Akkumulation von externen vibraimage (Frequenzkomponente vibraimage) und in einem Histogramm der Frequenzverteilung der Dichte anzeigen. Wenn Sie die Taste F10 drücken wird 10 Sekunden lang temporäre Anhäufung von externen vibraimage durchgeführt wird, und wenn Sie die F11-Taste drücken, bis die Anhäufung wiederholt durchgeführt, die F11-Taste drücken. Die arithmetische Differenz zwischen den beiden Staaten auf Antrag von Histogrammen auf der Unterseite des Histogramms angezeigt. Das Histogramm in Abbildung 5 (a) zeigt eine typische Frequenzverteilung für den menschlichen normalen Betriebszustand. Studien haben gezeigt, dass für die meisten Menschen im Ruhezustand auf die Frequenzverteilung von unimodal Normalverteilungsgesetz in der Regel nahe ist. Wenn bestimmte negative Faktoren ausgesetzt sind, wie Gewalt auf dem Bildschirm anzeigen lassen, um den Zustand der menschlichen ändern 5 (b), und in einem Zustand der Angst, Stress und Aggression ist eine Verschiebung Mittelwert der Häufigkeitsverteilung (M) in Richtung steigender Frequenz. In einer ruhigen angenehmen Zustand des Durchschnittswerts der Häufigkeitsverteilung (M) in Richtung abnehmender Frequenz verschoben. Frequenzachse (x) kann in relativen Einheiten, und in Echtzeit oder Frequenzeinheiten (Hz oder s) ausgedrückt werden. Der Abstand zwischen den Proben wird durch die Parameter der realen Geschwindigkeit des Computers, der Fernsehkamera und Softwareeinstellungen (Uhrzeit der Akkumulierung und der Zahl der Frames verarbeitet in sequence) bestimmt. Der Algorithmus (siehe. Abbildung 9) codiert für ein vibraimage Frequenzkomponente (Farbe) und die Amplitudenkomponente (Größe). Anfänglich bestimmt das Programm, ein sich bewegendes (Vibrieren) human Linienkontur durch sie dann in zwei gleiche Teile teilt (links und rechts), dann in jeder Hälfte der Linie durch den Punkt der maximalen Schwingungsfrequenz bestimmt wird, die die Farbe der horizontalen Linie des externen vibraimage bestimmt. Die durchschnittliche Amplitude der Bewegung in jeder Hälfte der ausgewählten Konturlinie definiert die Größe (Länge) des externen vibraimage. Die sich ergebende vibraimage an jedem Punkt, hat natürlich eine probabilistische und statistische Natur, sondern ein integraler vibraimage ganz klar menschlichen physiologischen Parametern verknüpft. Diese Software und das System ermöglicht die flache, zweidimensionale vibraimage dass im Prinzip ausreichend für die Analyse der physiologischen Parameter zu visualisieren. Dies ist natürlich auch möglich, einen dreidimensionalen (oder zweidimensionalen auf anderen Algorithmus, beispielsweise radial) zu bauen, surround vibraimage mit der Durchführung der Berechnung des externen vibraimage durch die Formel E = kf (wobei E - die Energie von jedem Punkt des lebenden Organismus emittiert; f - Schwingungsfrequenz Punkt im Raum gegeben Faktor Verhältnismäßigkeit) für jeden Punkt des Bildes des Menschen, die jedoch eine Menge von Computer-Ressourcen erfordert -, k. Natürlich ist es möglich, Software zu bauen und verschiedenen Farben und Formen vibraimage, weil vibraimage diese Mapping-Parameter (Komponenten) des Objekts Vibration, die durch ein Bild und einen Algorithmus einer solchen Karte kann alles sein, die Hauptsache, die vibraimage klar und angemessen vermitteln die tatsächlichen physiologischen Eigenschaften des Objekts erhalten.

Studien haben gezeigt, dass es eine Korrelation zwischen der maximalen Frequenz Rhythmen aus dem EEG und vibraimage abgeleitet, und wenn bei Empfang vibraimage keine Hardware-Einschränkungen (frame Verarbeitungsrate von mehr als 20 Hz), entspricht der Normalzustand der menschlichen zu einer Frequenz von 5-10 Hz vibraimage.

Verfügbarkeit sofort eingehenden Informationen über den Zustand des Körpers, indem der Rückkopplungs bestimmte Auswirkungen auf den menschlichen Körper anzupassen. In einer Ausführungsform des Systems der Exposition von Menschen als Bild Bild wiedergegeben werden, auf dem Monitor angezeigt wird, kann die Frequenzverschiebung der Bilder gering (unter 20 Hz) zu bewusste Wahrnehmung (7) und größer (höher als 25 Hz ), um das Unterbewusstsein beeinflussen. In verschiedenen Ausführungsformen Bilder (images) kann in Abhängigkeit von Änderungen in der externen und internen vibraimage ausgewählt werden, um den Zustand einer Person, ähnlich einem Lügendetektor zu bestimmen.

In einer anderen Ausführungsform ist das System eine inverse Beziehung zwischen dem Menschen und dem externen vibraimage, wenn eine Person allein versuchen, ihre externen vibraimage beobachten Sie die Änderungen mit ihm stattfindet, zu normalisieren oder zu verbessern. Ein solches System "aurotherapy" Psychologen können verwendet werden, wenn die Arbeit mit Patienten und ermöglicht es Ihnen, den Behandlungsprozess zu steuern oder den Zustand der Patienten mit Hilfe fortschrittlicher Technologie ändern.

Die sich ergebende primäre vibraimage gleiche wie die anderen bekannten Arten von Bildern, wie beispielsweise ein sichtbares Farbbild, das thermische Bild und dem Röntgenbild. Doch im Gegensatz zu diesen bekannten Bilder vibraimage gehört nur zu leben (bewegten) Objekten, die das vorgeschlagene Verfahren unersetzlich in der berührungslosen Forschung Menschen, vor allem ihren psychischen Zustand für die Steuerungs- und Sicherheitssysteme zu bestimmen, macht, sondern auch für medizinische und pädagogische Zwecke. Die relative Einfachheit der technischen vibraimage erhalten, können diese Bilder die gleiche oder sogar noch beliebter als die übliche Farbe machen, weil sie neue, unsichtbare üblichen Auge der Person Informationen sind. Es wird möglich, die Funktion der Aufnahme und Analyse der vorhandenen Masse vibraimage photoelektrischen Produkte weiter zu bestücken: Digitalkameras, Mobiltelefonen und Computern, die die Funktionalität dieser Geräte möglich verlängern.

Gebrauchte Bücher

1. Freud S: Erblehre und die Ätiologie der Neurosen (1896), in der Standard Edition der Psychologische Schriften Sigmund Freud, Bd 3. Übersetzt und herausgegeben von Strachey J. London, Hogarth Press, 1962, pp. 141-156.

2. Telemedizin. Neue Informationstechnologien an der Schwelle des XXI Jahrhunderts. Ed. R.M.Polonnikova, St. Petersburg, Anatoli 1998

3. US 5467777, A 61 B 5/0476, Kneipe. Datum 1995.11.21. Verfahren zur electroencephalographic Informationen Erkennung.

4. WO 02/065902, A 61 B 5/02, Erscheinungsdatum 29.08.2002. Das Verfahren und die Vorrichtung und ein Pulswellen Registrierung biometrische System. - Prototyp.

5. US 5.132.714, 03 G B 29/00, Kneipe. Datum 1992.07.21. Portrait-Kamera mit Aura Aufnahmemittel.

6. RU 2110824, 03 G B 41/00, 10/5/98 Veröffentlichungsdatum. Das Gerät von Gasentladungsvisualisierungsbilder.

7. RU 2217047, A 61 B 5/05, Erscheinungsdatum 20.08.03. Verfahren zur Diagnose des Zustands des menschlichen Körpers.

8. WO 02/51154, H 04 N 7/24, 5/14, 27.06.2002 Veröffentlichungsdatum. Bildkonvertierungsverfahren und eine Vorrichtung. - Prototyp.

9. www.elsys.ru, 01.2004.

10. US 5046504, A 61 B 005/04, Kneipe. Datum 09-10-91. Verfahren und Vorrichtung zur Analyse und Elektrokardiogramme mit spectrotemporal Mapping zu interpretieren.

11. Polonnikov RI "Kvazimetafizicheskie Aufgabe", St. Petersburg, Anatoli 2003

FORDERUNGEN

1. Verfahren zur Herstellung eines Projektionsbildes auf dem Photodetektor zum Umwandeln eines Objektbilds in ein elektrisches Signal, das durch Umwandeln des Objektbilddaten des psychophysiologischen Zustands eines lebenden Objekt zu erhalten, umfassend die nachfolgende Signalverarbeitung und Erhalten von Informationen über das psychophysiologischen Zustand eines lebenden Objekts auf der Grundlage der Ergebnisse der Verarbeitung, dadurch gekennzeichnet, daß die Signalverarbeitungs vibraimage konstruiert auf der Grundlage der Frequenzkomponente der Vibration eines lebenden Objektpunkten umfasst das Empfangen.

2. Verfahren nach Anspruch 1, dadurch vibraimage um das Bild des in der Verarbeitung des Signals erhaltenen Objekts angezeigt charakterisiert.

3. Verfahren nach Anspruch 1, dadurch gekennzeichnet, daß bei vibraimage gemessenen Frequenzkomponentenwerte Konstruktion sind begehen Bewegungspunkte gebunden.

4. Verfahren nach Anspruch 1, dadurch gekennzeichnet vibraimage erhalten eine Farbskala.

5. Verfahren nach Anspruch 1, dadurch gekennzeichnet vibraimage erhalten eine Farbskala unter Verwendung der Kurve der Sichtbarkeit des menschlichen Auges entspricht.

6. Verfahren nach Anspruch 1, wobei vibraimage durch Messung der Schwingungsfrequenzkomponente Punkte eines lebenden Objekt konstruiert empfangen und es mit dem Videobild zur selben Zeit basierend auf der gemessenen Amplitudenkomponente aufgebaut kombinieren.

7. Verfahren nach Anspruch 1, dadurch gekennzeichnet vibraimage hergestellt unter Verwendung einer Vorrichtung mit einer lichtempfindlichen Multielementwandler aufweist, der mit dem Ausgang verbunden ist, eine Einrichtung zum Verarbeiten des Bildsignals, das Bildsignalverarbeitungsmittel einen Prozessor konfiguriert ist, die Frequenz zu bestimmen, und die Amplitude der Bewegung der Bildpunkte des lebenden Objekt seiner vibraimage zu konstruieren.

Druckversion
Erscheinungsdatum 06.01.2007gg
