Russische Föderation Patent RU2131274

Elektro VERFAHREN ZUR BEHANDLUNG VON HEADACHE

Elektro VERFAHREN ZUR BEHANDLUNG VON HEADACHE

Name des Erfinders: Azin Alexander Leonidovich; Kublanov Vladimir Semenovich
Der Name des Patentinhabers: Azin Alexander Leonidovich; Kublanov Vladimir Semenovich
Adresse für die Korrespondenz :. 623.400, Gebiet Swerdlowsk, Kamensk-Uralsky, ul.Dobrolyubova, 10, kv.42, Kublanovu VS
Startdatum des Patents: 1994.10.06

Das Verfahren wird in der Medizintechnik verwendet, und kann zur Behandlung von Kopfschmerzen als funktionelle Konsequenzen von entzündlichen und traumatischer Hirnprozessen verwendet werden, Migräne und Bluthochdruck und Atherosklerose und. Die Anode und Kathode sind in verschiedenen Größen auf der zervikalen ganglia Bereich platziert. Sie wirken auf den elektrischen Stromimpulsen mit der Möglichkeit, die Aktivität von einem von ihnen blockieren. Die Belichtung wird ausgeführt, um eine Mehrelektroden, bestehend aus mehreren Teil galvanisch voneinander isoliert leitenden Elementen, die das Programm wechseln. Zur gleichen Zeit messen die eigene elektromagnetische Strahlung Dezimeter Wellenlängenbereich in symmetrischen Bereichen des Gehirns, Matrix R Strahlung Korrelationskoeffizienten vergleicht seinen Wert mit einem gegebenen Wert der Matrix der Korrelationskoeffizienten eigene Strahlung Kalibrator R o, mit R <R o Ändern Sie das Programm umschalten Teilelemente von mehrkanaligen berechnen Elektroden regulieren die Amplitude, Frequenz und Dauer der Impulse die Anzahl und die Dauer der Pausen und der Gesamtexposition , bis die Matrix der Korrelationskoeffizient R auszuwirken mehr beträgt R o vorgegeben. Das Verfahren verbessert die Genauigkeit der Auswertung Heilungsprozess durch die Verwendung von Korrelationskoeffizienten und individualisieren den Behandlungsprozess.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf die Medizintechnik und kann verwendet werden , Kopfschmerzen funktionellen Konsequenzen von entzündlichen und traumatischen Prozessen des Gehirns, Migräne, aber auch bei Bluthochdruck und Atherosklerose zu behandeln.

Analogen des vorgeschlagenen Verfahrens sind verschiedene Varianten von Elektrostimulation oder Hemmung von biologisch aktiven Punkten und Zonen der Haut. Die Wirksamkeit dieser Maßnahme ist abhängig von der Größe, Form und Richtung des Vektors durch das elektrische Feld in Bezug auf den Akupunkturpunkt gebildet und das Behandlungsverfahren selbst erfordert hoch qualifiziertes medizinisches Personal, auch wenn es technische Mittel zur Fixierung der Punkte [1].

Der nächste Analogon der Erfindung ist ein Verfahren zur Behandlung von Kopfschmerzen elektrischen Stromimpulsen mit [2], der die Blockierungsaktivität der Ganglien des sympathischen Nervensystems führen, und die Stromdichte pro Volumeneinheit in dem Raum zwischen der Kathode und Anode nimmt von der Kathode zur Anode durch den kleineren Bereich der letzten : in der Behandlung von Migräne Anodenfläche 1,7 cm 2, und die Kathode 2 = 96,8 cm einer Implementierung des bekannten Verfahrens in.

Die Autoren dieses Verfahren vorschlagen, die Möglichkeit der Exposition mit dem rechten oder linken Zweig des sympathischen Nervensystems in den Bereichen der zervikalen Ganglion und Ganglien Aktivität in der Dämpfung auf die Blutgefäße des Gehirns auftritt, stärkende Wirkung blockiert, was in der Blutversorgung zu erhöhen. Die Vorrichtung, die das Verfahren zur Behandlung von Kopfschmerzen implementiert, die Richtung des elektrischen Stromimpulse in dem Vektorraum zwischen der Anode und der Kathode der Behandlung nicht ändert. Installation biotropen Parameter der elektrischen Stromimpulse (für die biomedizinische Forschung Einstellungen Signale, die die biologischen Objekte betreffen, genannt biotropen [3]) durch die Reaktion der Expansions der Pupille und dem subjektiven Empfinden des Patienten erzeugt. Empirisch bestimmten Intervallen Stromimpulsparameter in dem die therapeutische Wirkung am größten ist: die Amplitude - (20 - 30) mA, Dauer von weniger als 200 Mikrosekunden, wobei die Frequenz - (20 - 50) Hz.

In der Behandlung von Migräne bei einem Vorgang von 15 bis 20 Minuten werden die Prozeduren jeden Tag für zwei Monate durchgeführt. Zugleich hat der Einfluss der elektrophysikalischen Patienten Serotonin-Antagonisten. Die Kombination von Elektro Wirkungen und pharmakologische Verfahren die bei anderen Krankheiten verwendet Autoren, begleitet von Kopfschmerzen.

Die Nachteile des bekannten Verfahrens der elektro Behandlung von Kopfschmerzen, sind:

  • geringe Genauigkeit von der richtigen Auswahl der Parameter der Stromimpulse biotropen Werte unter Berücksichtigung der individuellen Patienten;
  • längere Dauer des Behandlungsprozesses;
  • pharmakologische Ziel in Kombination mit elektrophysikalische Behandlung.

Diese Mängel begrenzen die Fähigkeit der elektro Verfahren zur Behandlung von Kopfschmerzen.

Die Erfindung besteht in der Tatsache, dass bei der bekannten elektrophysikalischen Methode zur Behandlung von Kopfschmerzen, die durch einen anderen Bereich der Anoden- und Kathodenzonen zervikalen ganglia Exposition gegen Impulse des elektrischen Stroms mit der Möglichkeit der Blockierung der Aktivität eines der ganglia durch eine Amplitudeneinstellung, Frequenz und Impulsbreite für die Pupillenreaktion Plazieren und das subjektive Gefühl der Exposition des Patienten auf Impulse von elektrischem Strom in der zervikalen Ganglion durchgeführt mit mehreren Elektroden, bestehend aus mehreren Teil galvanisch getrennt voneinander leitenden Elementen. Die Auswirkungen gebildet, um eine Pause. Gleichzeitig mit diesen Verfahren wird eigene elektromagnetische Strahlung Dezimeter Wellenlängenbereich in symmetrischen Bereichen des Gehirns gemessen, um die Matrix von Korrelations berechnen Koeffizienten R der Strahlung und sein Wert wird mit einem gegebenen Wert der Matrix der Korrelationskoeffizienten von natürlichen elektromagnetischen Strahlungsbereich von Dezimeter Wellenlänge Kalibrator Ro verglichen. Wenn R <Ro-Schalter auf dem Programmbereich der blockierende Wirkung der zervikalen Ganglion, verändern Programm die Teilelemente von mehrkanaligen Elektroden Schalt, stellen Sie die Amplitude, Frequenz, Pulsbreite, die Anzahl und die Dauer der Pausen und die Gesamtexposition Effekte, solange der Wert der Matrix der Korrelation R Koeffizienten natürliche elektromagnetische Strahlung Gehirn wird mehr vorbestimmten Ro.

Elektro Möglichkeiten der Behandlung von Kopfschmerzen. Russische Föderation Patent RU2131274

Fig. 1 zeigt ein Funktionsdiagramm der Vorrichtung, die die bekannten elektrophysikalischen Methode der Behandlung von Kopfschmerzen zu implementieren kann. Hier ist sie: Anode 1, eine Kathode 2 ist der Impulsgenerator 3 des elektrischen Stroms, der Regler 4 biotropen Parameter dieser Impulse, die Zonen 5 und 6 der Hals ganglia.

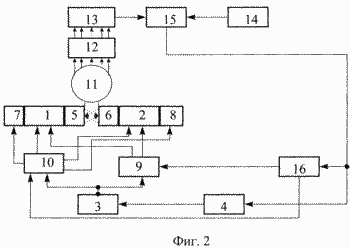

Fig. 2 ist ein Funktionsdiagramm der Vorrichtung, die das vorgeschlagene Verfahren zur Behandlung von Kopfschmerzen zu implementieren kann. Hier werden wir dargestellt: zwei Mehrkanal-Elektrode 1 und 2, wobei der Generator 3 Impulse von elektrischem Strom, der Regler 4 biotropen Parameter dieser Impulse, Zonen 5 und 6 des Halses ganglieva, Anoden 7 und 8, die Schalter 9 und 10, einen Kopf 11, einen Mehrkanal-Mikrowellenradiometers 12, Rechner 13, wobei der Block 14, die Sollwerte, Vergleichseinheit 15, Computergerät 16.

Elektro Möglichkeiten der Behandlung von Kopfschmerzen. Russische Föderation Patent RU2131274

Elektrophysik Weise Kopfschmerzen durch das Funktionsdiagramm der Fig erzeugt, zu behandeln. 2. Die Ausgangsimpulse des Generators 3 von elektrischem Strom versorgt zu den Mehrkanal-Elektroden 1 und 2, von denen jede aus mehreren Teil besteht voneinander galvanisch leitenden Elemente isoliert. Anodes 7 und 8 ausgerichtet sind, mit konstruktiven mehrkanaligen Elektroden 1 und 2: eine mehrkanalige Elektrode in jedem dieser Elemente führt partsionalnyh Anode Funktion, die andere - die Kathode. Anodes 7 und 8 bei der Installation von Multikanal-Elektroden 1 und 2 haben der Patient auf dem Hals ist jeweils oberhalb der linken oder rechten zervikalen Ganglion. Teilflächen aller Elemente, einschließlich Anoden 7 und 8 sind gleich. Das Programmiergerät 16 erzeugt den Algorithmus Schalt Schalter 9 und 10, durch die Impulse von elektrischem Strom zu den Mehrkanal-Elektroden zugeführt, 1 und 2 und den Anoden 7 und 8, wenn die Anode 7 unter Verwendung von strukturell kombiniert mit Multielektroden 1 führen die Kathodenfunktionen Teilelemente der Mehrkanalelektrode 2 dass schalten Sie den Schalter 9; 8 wird verwendet, wenn die Anode strukturell mit einer Mehrschichtelektrode 2, die Kathoden Funktionen ausführen Teil mehrkanaligen Elektrodenelemente 1 kombiniert ist, die 16 Schalter 10. Die Programmiereinrichtung eingeschaltet und die Schalter 9 und 10 Teilschaltelemente mehrkanaligen Elektroden 1 und 2 auf verschiedene Gesetze liefern: im Uhrzeigersinn im Uhrzeigersinn oder gegen den Uhrzeigersinn entsprechend der Proben Zeile, Spalte oder Diagonale, pseudo-zufälligen, etc., und die Anoden und der Schalter 7 und 8 in den Raum zwischen der Anode 7 (oder 8) und der entsprechenden mehrkanaligen Elektrode 2 (oder 1) gebildet wird durch Rotieren Gebiet der elektrischen Impulse variiert der Richtungsvektor von denen in Übereinstimmung mit dem ausgewählten Gesetz der Teilschaltelemente und Stromdichte der Impulse pro Volumeneinheit hat er einen Maximalwert an der Anodenbereich 7 (oder 8), der die blockierende Wirkung des entsprechenden Zweig des sympathischen Nervensystems gewährleistet. Wenn die Blockierungsaktivität von einem Zweig des sympathischen Nervensystems zu einem anderen ändert, wird der Befehl der Software-Einheit 16 den Schalter 10, die Umschaltung der Teilelemente des Mehrkanalelektrode 1 und der Anodenanschluss 8 oder einen Schalter 9, der partsianalnyh Elemente Multielementelektrode 2 Schalt bietet liefert und Anodenanschluss 7. auf Befehl der Programmierer 16 Schalter 9 und 10 werden von den Mehrkanal-Elektroden getrennt 1 und 2, die Anoden 7 und 8 des Generators 3 Impulse von elektrischem Strom eine Pause in Elektrophysik Auswirkungen auf zervikalen Ganglion produziert.

Gleichzeitig mit den elektrophysikalischen Effekte auf die zervikalen Ganglion und in den Intervallen durch seine eigene elektromagnetische Strahlung Dezimeter Gehirnwellen gemessen. Um dies zu tun, verwenden Sie einen Mehrkanal-Mikrowellenradiometers 12, welche die Leistung der Strahlungsantenne schätzt, ist in symmetrischen Bereichen des Gehirns angebracht: die frontale, Schläfen-, Scheitel-, Hinterhaupts usw. Nach diesen Schätzungen in den Rechner 13 berechnet den Wert des Korrelationskoeffizienten-Matrix

wo - Korrelationskoeffizienten zwischen elektromagnetischer Strahlung Bereiche des Gehirns, in dem die Messung durchgeführt wird;

r ii, r jj - Strahlungsautokorrelationskoeffizienten Bereiche des Gehirns , in dem die Messung durchgeführt wird.

Übersetzung der erhaltenen Informationen wird dann auf die Matrix der Korrelationskoeffizienten im Vergleich in der Vorrichtung 15 mit einem vorbestimmten Ro verglichen, Block 14 Sollwerte gebildet. Mindestens muß eine vorbestimmte Pegel größer als der Wert der Matrix der Korrelations in der Messung von der gleichen Mikrowellenradiometrie eigene elektromagnetische Strahlung Dezimeter Wellenlänge Kalibrator berechneten Koeffizienten, die als Thermostaten-Tank Salzlösung verwendet wird [4]. Abschätzungen des Wertes des Korrelationskoeffizienten-Matrix-Kalibrator elektromagnetische Strahlung im Frequenzbereich von 650-850 MHz, basierend auf den Ergebnissen von Strahlungsmessungen radiotermoskopom medizinischen RM-40 zeigte, dass sein Wert nicht mehr als 0,05 nicht überschreitet, das heißt, Sie können nehmen Ro = 0,05.

Wenn die Bedingung nicht R> Ro, (2) die Änderungssteuerung 4 biotropen Parameter der elektrischen Stromimpulse mit einer Amplitude, Frequenz und Dauer, Schalter Aktivität Blockierzone zervikalen ganglia eine Anzahl und die Dauer der Pausen in der Schlagimpulse von elektrischen Strom an den zervikalen ganglia Schaltprogramm regulieren Teilelemente von Multielement- Elektroden 1 und 2 und Gesamtexposition, solange die Bedingung (2) nicht erfüllen, das heißt die Matrix der Korrelationskoeffizienten von natürlichen elektromagnetischen Strahlung des Gehirns nicht zu einem vorbestimmten Ro.

Die obigen Verfahren gelten eines der Verfahren zur Multiparametersysteme, wie das Verfahren von Koordinatenweises Aufstieg, bei welcher konsequent ändern jeden Parameter oder Gruppe von Parametern, bis, bis ein vorbestimmter Wert der Zielfunktion, [5], in diesem Fall sind die Matrixkoeffizienten entwickelt auszuführen Korrelation.

Aus pathogenetischer Sicht, tritt der Kopfschmerz als Folge von Verletzungen der stabilen ballansa zwischen Transport Interzellularflüssigkeit, Blut und Liquor im Hirngewebe. Eine solche Verletzung, wenn ein Funktions (regulatorischen) Systemstörungen der Blutzirkulation und Liquor Dynamik, und in einigen organischen Hirnläsionen auftreten können.

Es ist bekannt, dass die Aktivität der Regulierung und Selbstregulierungsmechanismen der lokalen zerebralen Blutflusses wird durch drei Hauptschaltungen gesteuert: neurogene, meist sympathische Art, Stoffwechsel- und myogenic [6], [7]. Die vorgeschlagenen elektroWeisen Einfluss auf die Halssympathicus ganglia bei elektrotonische Blockade der Aktivität von einer dieser Schaltungen gerichtet, nämlich postanglionarnyh Neuronen und ihre Verzweigungen, die arterielle Gefäßsystem in das Gehirn innervieren, sondern auch der Meningen und dessen andere Strukturen, Neurologie Zellen einschließlich Bereitstellen end-trophischen Prozessen in Nervengewebe. Vorübergehende Hemmung der neurogenen Sympathikussteuerung führt zu einem verminderten Ton der arteriellen Gefäße, einschließlich der kleinen intrazerebralen Arterien und präkapillären Schließmuskeln und aktiviert Glia-Job endotepliotsitov und glatten Muskelzellen der Gefäßwand [8]. Dies verursacht einen Anstieg des arteriellen Blutflusses zum Hirngewebe und trophische Ende und Stoffwechselprozesse zu verbessern, wobei das Volumen der extrazellulären Flüssigkeit Veränderungen und Veränderungen Sektorstruktur hydrodynamischen ballansa Gehirn. Die Aufnahme in therapeutischen Pause der Prozessablauf in den Auswirkungen auf die zervikalen Ganglion auf die "künstliche Ausbildung" Loop-System der Regulierung des zerebralen Blutflusses beiträgt, erhöht die Möglichkeit der Regulierung des Systems der hydrodynamischen ballansa Korrelation.

Zur Überwachung der Prozess der Korrektur der hydrodynamischen ballansa Gehirn in elektrophysikalische Verfahren zur Behandlung von Kopfschmerzen messen seine eigene elektromagnetische Strahlung im Wellenlängenbereich Dezimeter. Es ist bekannt, dass die Kapazität S des natürlichen elektromagnetischen Strahlung von biologischem Gewebe durch seine thermodynamischen Temperatur T und dem Absorptionskoeffizienten bestimmt wird Strahlung im Gewebe [9]:

wobei Z - d - Gewebedicke.

Jedoch lokale Schwankungen des Gehirns termoproduktsii ausgerichtet aufgrund der hohen Wärmeleitfähigkeit des Hirngewebes und der aktiven Wärmeregulationsreaktionen. Nach experimentellen Kontaktmessungen [10], wenn wir die starke Unterkühlung oder Überhitzung, die Amplitudenänderungen der thermodynamischen Temperatur des menschlichen Gehirns in der thermoneutralen Zone ist weniger als 0,06 o C. Die Strahlungsfrequenzbereich 650 bis 850 MHz ist mit modernen radiotermografami Empfang tiefen Hirn - Strahlung auszuschließen 3 bis 4 cm [11], von denen die meisten thermoneutralen Umgebung gebildet wird. Daher Schwankungen der Strahlungsleistung S des menschlichen Gehirns in diesem Wellenlängenbereich hauptsächlich durch die Änderung des Absorptionskoeffizienten bestimmt Die auf dem Niveau der Hydratation des Gehirns abhängig ist.

Die Autoren führten eine große Menge an experimentellen Messungen der elektromagnetischen Strahlung des menschlichen Gehirns im Frequenzbereich aus 650 bis 850 MHz, die die Natur der funktionellen Veränderungen der Strahlungsparameter Schwankungen mit einer Periode von 10 bis 50 Sekunden offenbart. Die Ergebnisse der Untersuchung der statistischen Eigenschaften der Schwankungen im Zustand der Ruhe und unter verschiedenen Funktionslasten, deren räumliche Korrelationsschätzungen für die Bereiche des Gehirns in einem Abstand von 3-5 cm, objektiv den Zustand des interzellulären Transport von Flüssigkeit in das Gewebe des Gehirns zu charakterisieren. [12]

In der Zeit von 1994 bis November 1997 in dem Labor der zerebralen Durchblutung Sverdlovsk regionalen klinischen neuropsychiatrischen Krankenhaus für Kriegsveteranen wurden mit dem Einsatz von elektrophysikalische Verfahren zur Behandlung von Kopfschmerzen 153 Patienten behandelt. Vor der Behandlung untersuchten wir den Zustand des Arteriensystems des Gehirns durch transcranial Doppler machine "TC-2000S" firm EME (Deutschland) jedes Patienten, um die groben morpho-funktionelle Gefäßerkrankungen, wie Stenosen oder Aneurysmen zu beseitigen, in denen es ratsam anderen Behandlungsmethoden eingesetzt werden. Die Behandlung von Kopfschmerzen elektro vorgeschlagenen Verfahren wurden in einer abgeschirmten Kabine ausgeführt, die Dämpfung elektromagnetischer Strahlung im Frequenzbereich 650 bis 820 MHz bis 10 W Pegel Industrielärm zur Verfügung stellt. So blockieren die Aktivität der zervikalen Ganglion mit einem Gerät "Simpatokor-01" (Korrektor Aktivität des sympathischen Nervensystems des elektrischen Impulses) und die hydrodynamischen Veränderungen im Hirngewebe zu überwachen - radiotermoskop Medical PM-40 (Zweikanal-Mikrowellenradiometer), durch das Design-Büro entwickelt "Umwelt- und medizinische Geräte "(Kamensk-Uralsky). Antennen-Applikatoren radiotermoskopa in symmetrischen Bereichen des Gehirns parietalen Bereich installiert. Die Auswertung der Matrixkoeffizienten der elektromagnetischen Strahlung der Gehirn Korrelationen werden über das Intervall Beobachtungs T gemittelt und berechnet nach der Gleichung:

wobei x 1 j (t) und x 2j (t) - die Momentanwerte der aktuellen gemessenen elektromagnetischen Strahlungssignalen in den linken und rechten parietalen Bereiche des Gehirns;

aktuelle Mittelwert der gemessenen Signale der elektromagnetischen Strahlung in den linken und rechten parietalen Bereiche des Gehirns;

N - Anzahl von Paaren von beobachteten Werten, N = T.

Kopfschmerzen Behandlung durch das vorgeschlagene Verfahren wurde durchgeführt, bis, bis sie einen stabilen Zustand erreicht hat (2) in zwei oder mehr aufeinanderfolgenden therapeutischen Verfahren.

Als Ergebnis der Behandlung bei 94 Patienten Schmerzen vollständig in den erwarteten Zeiten des Auftretens von Kopfschmerzen bei 58 Patienten gestoppt erlebten sie nur Prodromalsymptome oder ein Angriff fand in der gelöschten Form, ohne Analgetika nehmen zu müssen, 5 Patienten eine Verbesserung innerhalb 1 bis 2 Tagen beobachtet wurde therapeutische Verfahren. Nach 1 - 2 Jahre, Wieder Interview eine Gruppe von Patienten, die das gesamte Verlauf der Behandlung mit positiven Ergebnissen geführt haben (von 57 Personen), 9 Patienten vollständig eingestellt Leiden hatten 48 Patienten ein Gefühl von Prodromalsymptome in erwartet ihre Zeiten des Auftretens von Kopfschmerzen oder Kopfschmerzen in ausgelöscht, ohne die Notwendigkeit, Analgetika zu nehmen.

Hier ist ein Beispiel BEHANDELN HEADACHE VORSCHLAG elektroWeisen

Beispiel 1
Patient Y., 34 Jahre drehte 28/11/95 ambulante Beschwerden über häufige Schmerzen im Nacken von paroxysmalem Charakter mit einer Frequenz von etwa 1 pro Woche aus dem Erwachen resultierenden und den ganzen Tag dauern. Er hält sich für einen Patienten letzten 8 Jahre. Er stellt fest, dass die möglichen Ursachen der Anfälle sind plötzliche Veränderungen des Wetters, psycho-emotionale Spannung, Lärm, helles Licht, Alkohol. Der Schmerz ist eintönig, langweilig Charakter, während der Entstehung und das Wachstum eines Angriffs für eine halbe Stunde, um das Ende einer langsamen Angriff. Der Angriff durch Schwellung der Augenlider begleitet wird, teilen Sie Ihre Fernseherlebnis, das Auftreten von Lichtblitzen in den Augen, Schwindel. Der Eintritt Analgetika bieten keine wirksame Linderung des Leidens, Angriffe leichter nach Kaffee nehmen übertragen.

In der Geschichte des Lebens: die durchschnittliche medizinische Ausbildung, arbeitet als Krankenschwester; allergische und gynäkologischen Geschichte - ohne Eigenschaften; Eltern leiden nicht Migräne.

Wenn gesehen (Angriff von außen): Gesamtzustand ist befriedigend, saubere Haut im Gesicht - eine leichte Schwellung der Augenlider. Körperlich - Herztöne klar, den richtigen Rhythmus, Herzfrequenz - 70 Schläge. Minute Der Blutdruck - 110/70 mm Hg in der Lunge Zellatmung, kein Keuchen, Zunge feucht, weich Bauch, Palpation schmerzlos, die Leber wird nicht erhöht.

Neurologische Status ohne irgendwelche Anzeichen von fokalen Symptome; mentalen Status: emotionale Labilität, Beeinträchtigung des Gedächtnisses entspricht keine Intelligenz zur Bildung und Lebenserfahrung.

Mit der transkraniellen Doppler: in den Gefäßen der Karotis-Blutflussindizes innerhalb der Altersnorm, Bereiche von abnormen Blutfluss und Anzeichen einer Asymmetrie gibt; in vertebro-bazolyarnom Abteilung - eine moderate Abnahme der Strömung in der Hauptarterie, indirekte Anzeichen für eine venöse Stase; Nach REG - Zeichen einer Venen Dystonie.

Die Diagnose: Basilarismigräne; venöse Dystonie.

Behandlung

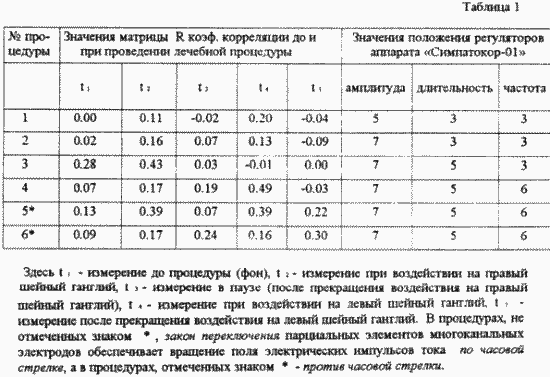

Der Patient während der Woche elektrophysikalischen Behandlungsvorrichtung "Simpatokor-01" gehalten, die aus 7-Verfahren besteht, wurde von denen jede durchgeführt nach dem Schema A: Wirkungen auf die rechte Ganglion cervicale für 5 Minuten, 5 Minuten nach der Entfernung der Effekte der Auswirkungen der linken Hals ganglia für 5 Minuten. Während der medizinischen Prozedur radiotermoskopom Medical PM-40 wurde durch seine eigene elektromagnetische Strahlung des Gehirns in zwei symmetrischen Zonen der Scheitelbereich der linken und der rechten Hemisphären der Auswirkungen auf zervikale ganglia gemessen, während und nach der Exposition gegenüber ihnen. Die Werte der Korrelationskoeffizienten Matrix Schätzungen aus diesen Messungen Regler die Position erhalten und die Amplitude, Dauer, Pulsfrequenz elektrische Stromgerät "Simpatokor-01", wenn an Gebärmutterhalskrebs Ganglien ausgesetzt sind in Tabelle 1 (siehe. Das Ende der Beschreibung) gezeigt.

Arzneimitteltherapie nicht verwendet wurde. Während der Dauer der ambulanten Behandlung war nicht Migräne.

12.02.97 wurde der Patient auf die beratenden Empfang eingeladen: Beschwerden von paroxysmalem Kopfschmerzen nicht zeigen; während der vergangenen Periode spürte die Vorboten Angriff mehrmals, aber zuvor wurde Muster von Kopfschmerzen Angriff bemerkt nicht; Während dieser Zeit analgetische und sedative Arzneimittel wurden nicht verwendet.

Beispiel 2
Patient T., geboren 1955, Fallgeschichte N 8934, zugelassen für die Behandlung in der 10-Abteilung des Swerdlowsker regionalen klinischen neuropsychiatrischen Krankenhaus für Kriegsveteranen 06/09/96.

Beschwerte von Kopfschmerzen, paroxysmalen Charakter im Hinterkopf, von Schwindel begleitet, Staffelung beim Gehen, Schwankungen im Blutdruck von 130/90 bis 95/60 mm Hg, stechender Schmerz im Herzen, Müdigkeit, Schlafstörungen, emotionale Labilität.

Geschichte im Leben: krank seit der Kindheit; Polio erschien Beinschmerzen, Schwäche nach dem Leiden; 1975 gab es Kopfschmerzen, die mit dem Wechsel des Wohnsitzes verbindet; 1992 erlitt er geschlossenen Schädel-Hirn-Verletzung; während des letzten Jahres haben Kopfschmerzen erhöht, Schwindel, Schwanken beim Gehen.

Bei der Untersuchung: Gesamtzustand ist befriedigend, die Haut sauber, rhythmische Herztöne, Blutdruck-120/80 mm Hg, Herzfrequenz - 68 Schläge pro Minute; Zellatmung, kein Keuchen; Bauch ist weich, schmerzhafte epigastric und im rechten oberen Quadranten; Leber nicht erhöht wird, nicht greifbar; meningeale Symptome nicht; begrenzte Bewegung der Augäpfel aus, Konvergenz geschwächt ist, wird der rechte Mundwinkel in Frieden, den freien Verkehr gesenkt, in vollem Umfang, Muskeltonus gleichmäßig reduziert, Muskelschwund, rechte Hüfte und Oberschenkel Muskelkraft wird gleichmäßig reduziert; hinkend auf seinem rechten Bein; Empfindlichkeit, radicular Hypoästhesie des rechten Ober- und Unterschenkel reduziert; Sehnenreflexe - Knie, Achilles, D> S; in Romberg - Staffelung; paltsenosovaya mimopopadaniem Test mit beiden Seiten.

Mit der transkraniellen Doppler: Brutto Anzeichen einer organischen Pathologie ist nicht offenbart. Erkannt indirekte Anzeichen für eine vaskuläre Dystonie.

Wenn der Orthostase-Test zeigte der Patient Symptome einer orthostatischen Kollaps (Schwindel, Erbrechen, Blässe der Haut).

Nach rheoencephalography - Zeichen abnehmender Pulsvolumen. (; Liquorodynamic Verletzungen Folgen von Poliomyelitis, intrakranielle Verletzungen in Form von hypertensive Syndrom) Der Patient wird auf die mit organischen Hirnerkrankung kombiniert Genese diagnostiziert Haupt ausgesetzt; cardiopsychoneurosis durch radikale Art.

Der Patient behandelt wurden: cavinton, eufilin, ikotinovaya Säure, Vitamin B 1, Vitamin B 6, Relanium, nootropil, sonapaks. Die Behandlung ist nicht eine signifikante Verbesserung im Zustand beobachtet, blieb vegetative Krisen (Episoden von Schwindel, Übelkeit, Herzklopfen). In der letzten Phase der Hospitalisierung elektrophysikalischen Behandlungsvorrichtung "Simpatokor-01" bei gleichzeitiger Streichung aller Medikamente statt.

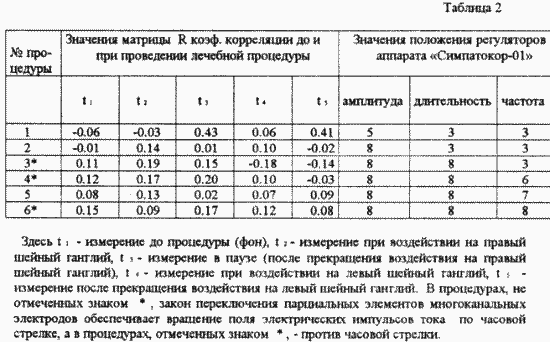

In der Zeit vom 09.11.96 auf 18.09.96 wird der Patient 6 Sitzungen der Elektrotherapie-Gerät "Simpatokor-01" gegeben, von denen jeder wurde von A. Schema bei jedem Verfahren radiotermoskopom medizinische RM-40 durchgeführt durch seine eigene elektromagnetische Strahlung des Gehirns in zwei symmetrischen Zonen des Hinterhaupts gemessen Bereiche links und rechts Hemisphären vor der Belichtung mit der zervikalen Ganglion während und nach der Exposition zu ihnen. Werte der Korrelationskoeffizientenmatrix schätzt aus diesen Messungen die Position und die Amplitude steuert, Dauer, Frequenz, Puls elektrischer Strom apparatus "Simpatokor-01", wenn sie zervikalen ganglia ausgesetzt sind in Tabelle 2 gezeigt.

Als Ergebnis nach einer Behandlung mit Elektrotherapie erzielte Verbesserung des Patienten in Form von Verschwinden vegetativen Krisen, schwere Kopfschmerzen (stellte der Patient eine signifikante Reduktion in Kopfschmerzen, die ohne Medikamente ertragen); normalen Schlaf.

Jedoch entsprechend nicht stabil Ballance zu radiotermografii zwischen Transport interzellularen Flüssigkeit, Blut und Zerebrospinalflüssigkeit in das Hirngewebe des Patienten erreicht worden ist, weil es nicht nachhaltig über R-Werte der Matrix der Korrelationskoeffizienten im Laufe medizinischer Verfahren Sollwert Ro = 0,05 erreichen kann.

"- 01 Simpatokor" T. Deshalb wurde der Patient einen zweiten Kurs der Elektrotherapiegerät durchgeführt. In der Zeit vom 24.12.96 30.12.96 Square statt 5 Verfahren für Schema A Bei jedem Verfahren radiotermoskopom medizinische RM-40 durch seine eigene elektromagnetische Strahlung des Gehirns in zwei symmetrischen Zonen des parietalen Bereich der linken und rechten Hemisphären zu den Auswirkungen auf die zervikalen Ganglion gemessen wurde während und nach der Einwirkung von ihnen. Die Scores der Matrix von Korrelationskoeffizienten aus diesen Messungen und der Position erhalten steuert die Amplitude, Dauer, Frequenz Puls elektrischer Strom apparatus "Simpatokor-01", wenn sie zervikalen ganglia ausgesetzt sind in Tabelle 3 gezeigt.

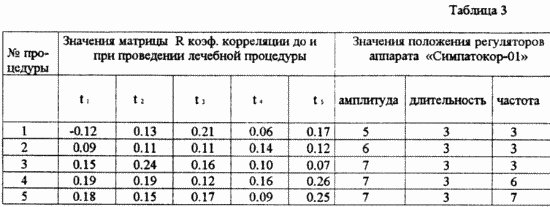

Nach dem zweiten Lauf der Elektrotherapiegerät "Simpatokor-01" eine deutliche Verbesserung der Patienten T erzielt. Stoppte die Kopfschmerzen, klagte die Patientin über Müdigkeit und stechende Schmerzen im Herzen, emotionale Labilität.

Im Jahr 1997 gab es ein Patient T. ambulante: Beschwerden von Kopfschmerzen seinerseits nicht angekommen.

Beispiel 3
Patient M., geb. 1952, Fallgeschichte N 8190, wurde in 13 klinischen Abteilung des Gebiets Swerdlowsk neuropsychiatrischen Krankenhaus für Kriegsveteranen mit 18.09.96 auf 16.10.96 behandelt.

Diagnose: chronische Alkoholismus II Stadium. in Form von binge drinking, asthenic Syndrom.

Der Patient klagte über intermittierende Schlaf, Alpträume, Kopfschmerzen, ein unwiderstehliches Verlangen nach Alkohol, erratische Appetit, allgemeine Schwäche.

Geschichte: Alkoholmissbrauch begann mit 1986. verwendet Spirituosen auf 0,75 Liter pro Tag, die Würgereflex verloren, beobachtet alkoholische Amnesie Gelagen bis 4 Tage, Aufheiterungen bis zu 10 Tagen; Er verlor die Kontrolle über die Verwendung von Alkohol, konsumieren Alkohol Surrogate; berauscht bekam Wirbelfraktur im Jahr 1995 (12 Brustwirbel).

Hauptschule, arbeitete als Vorarbeiter in einem Maschinenbaubetrieb, geändert mehrere Jobs werden jetzt nirgends zu arbeiten.

Bei der Untersuchung: Gesamtzustand ist befriedigend, das Gesicht hyperamisch, hyperamisch Bindehaut; Herztöne sind gedämpft, rhythmisch, in der Lunge - hart Atmung, Zunge feucht, oblazhen Hauch von Schwefel; Bauch ist weich, schmerzhaft in der rechten oberen Quadranten wird die Leber vergrößert, unter dem Rippenbogen bei 1,5 abstehenden - 2 cm AD -. 120/80 mm Hg, Herzfrequenz - 68 Schläge pro Minute.

Meningeale Symptome sind keine Anzeichen von fokalen Symptome fehlen, Verletzungen sensorischen und motorischen Arealen nicht feines Zittern der Augenlider markiert, feines Zittern Sprache. In Romberg instabil. Paltsenosovaya mimopopadaniem Test mit beiden Seiten. Mood abgesenkt wird, gedrückt. Angezogen zwanghaft zu alhocol.

Der Patient führte die Behandlung Kurs: Relanium, Natriumthiosulfat, sulfokamfokain, Vitamin B 1, Elenium. Der Einsatz dieser Medikamente ist nicht Verbesserung gebracht.

Daher wurde entschieden, einen Kurs von Elektrotherapie-Gerät zu geben "Simpatokor-01."

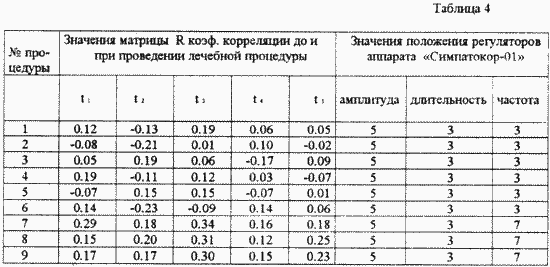

Der Patient erhielt einen Kurs von 9 Behandlungen wie folgt:

  • 1 - Behandlung: Die Auswirkungen auf der rechten zervikalen ganglia für 1 Minute, 2 Minuten nach der Entfernung der Effekte der Auswirkungen der linken Hals ganglia für 1 Minute;
  • 2 - Verfahren: die Auswirkungen auf der rechten Seite Halsganglion für 2 Minuten, 3 Minuten nach der Auswirkungen dieser Effekt auf der linken Hals Ganglien 2 Minuten entfernt;
  • 3 Verfahren: Der Einfluss auf die rechte Ganglion cervicale für 3 Minuten, 4 Minuten nach der Entfernung der Effekte der Auswirkungen des linken Ganglion cervicale für 3 Minuten;
  • 4 Verfahren: die Auswirkungen auf der rechten Seite Halsganglion für 4 Minuten, 5 Minuten , nachdem die Auswirkungen dieser Auswirkungen auf den linken Hals Ganglien für 4 Minuten entfernt;
  • Verfahren 5: Effekte auf der rechten zervikalen Ganglion während 5 Minuten, 5 Minuten , nachdem die Wirkung der Auswirkungen auf den linken Hals Ganglien Entfernung für 5 Minuten (Schema A);
  • 6 bis 9 Verfahren wurden nach dem Schema A durchgeführt

Während jedes Verfahren radiotermoskopom medizinischen RM-40 durch seine eigene elektromagnetische Strahlung des Gehirns in zwei symmetrischen Zonen der Scheitelbereich der linken und der rechten Hemisphären der Auswirkungen auf zervikale ganglia gemessen wurde, während und nach der Exposition gegenüber ihnen. Werte der Korrelationskoeffizientenmatrix schätzt aus diesen Messungen die Position und die Amplitude steuert, Dauer, Frequenz, Puls elektrischer Strom apparatus "Simpatokor-01", wenn sie zervikalen ganglia ausgesetzt sind in Tabelle 4 gezeigt.

Nach einem Kurs von Elektrotherapie Kopfschmerzen verschwunden, Appetit, Schlaf wiederherstellen, ohne Alpträume, verschwand allgemeine Schwäche.

Somit angesichts der obigen Beispiele bestätigen die Möglichkeit, die vorgeschlagene Methode des Aufbringens elektrophysikalischen Behandlung von Kopfschmerzen für die Regulierung der Matrix der Korrelationskoeffizienten aller gegebenen Parametern im kennzeichnenden Teil der Ansprüche:

  • eine Änderungsschaltprogramm von Teilelementen von mehrkanaligen Elektroden (Beispiele 1 und 2 die Reihenfolge der Teilschaltelemente ändern, wodurch die Drehrichtung des elektrischen Feldes der Stromimpulse)
  • ändern zervikalen Ganglion Bereich blockiert (in allen Beispielen diese Änderung nur links zu blockieren oder entspricht oder nur rechts Halsganglion)
  • die Anzahl der Pausen (in diesen Beispielen die Anzahl von Pausen von der Anzahl der Verfahren variierten in Abhängigkeit)
  • die Dauer der Pausen (Beispiel 3)
  • die Gesamtbelichtung (beispielsweise in Beispiel 3, die Gesamtexposition ist die Summe der Wirkung der Zeit auf der linken und rechten zervikalen ganglia in der ersten und zweiten Behandlungsjahres)
  • die Amplitude der Dauer und der Frequenz der elektrischen Stromimpulse (in allen Beispielen geändert).

Elektrophysik Verfahren zur Behandlung von Kopfschmerzen, verglichen mit einem Analogon der Erfindung ermöglicht:

  • Bedeutung Matrix Korrelationskoeffizienten der elektromagnetischen Strahlung des Hirngewebes, um objektiv den Fortschritt des Behandlungsprozesses des Patienten zu bewerten und, falls erforderlich, dessen Schalt korrigieren Aktivität zervikalen Ganglion Zonenwechsel Blockierung der Teilelemente des Multielementelektroden Programm, Frequenzschaltsteuerung und Breite Amplitude, Anzahl und Dauer der Pausen Puls und die Gesamtwirkung der Exposition;
  • reduzieren signifikant die Dauer des Behandlungsverfahrens: zum Beispiel ist die Behandlung von Migräne durch das Verfahren der Erfindung nicht im Durchschnitt 10,7 Tage, und in Analogtechnik überschreiten - 2 Monate;
  • Kopfschmerzen Behandlung elektrophysikalischen Methode angeboten hat einen hohen Wirkungsgrad, ohne die Verwendung von pharmakologischen Mitteln.

LITERATUR

  1. F. Werner "Fundamentals of electroacupuncture" IMEDIS 1993

  2. FLJenkner und F. Schuhfried "Transdermal transkutane elektrische Nervenstimulation zur Schmerz: die Suche nach auf eine optimale Wellenform", Appl. Neurophysiol. 44, S. 330-337, 1981

  3. OV Betsky "Anwendung von geringer Intensität elektromagnetischen Millimeterwellen in der Medizin," Millimeterwellen in der Biologie und Medizin, N 1, Dezember 1992, S. 5-12

  4. V.M.Polyakov, A.S.Shmalenyuk "Mikrowellen - Thermografie und ihre Entwicklungsperspektiven in der Anwendung der Medizin und der Volkswirtschaft." Mikrowellenelektronik, Reihe 1, Vol. 8, 1991, 58 p.

  5. T. Shoup "Die Entscheidung von Engineering-Aufgaben auf dem Computer", Mir, Moskau, 1982, S.. 162-164

  6. Yu.E.Moskalenko, GB Weinstein, I.T.Demchenko, Yu.Ya.Kislyakov, A.I.Krivchenko "intrakranielle Hämodynamik. Biophysikalische Aspekte von" Science ", L. 1975

  7. NP Mitagvariya "neurogene Mechanismus der Regulierung der zerebralen Durchblutung und den Blutfluss, Kontingenz metabolizm- Funktion" Physiologische Journal der UdSSR ihnen. Sechenov, t. 75, 11 N, November 1989

  8. G.P.Konradi "Regulation des Gefäßtonus," Nauka, Leningrad, 1973

  9. DV Land "Eine klinische Mikrowellenthermographiesystem", IEE Proceedings, v. 134, N 2, Februar 1987

  10. K.P.Ivanov "Kernenergie des Körpers. Vol. 1 Die Gesamtenergie, Wärme und temperieren," Wissenschaft, Leningrad Branch, 1990, S.. 142-154, 248-253

  11. L.Anzimirov V. et al., "Dynamic termoradiokartirovanie Kortex in funktionellen Lasten" Funktechnik, N 8, 1991, S.. 74-75

  12. AL Azin, V.S.Kublanov "Methode der tiefen Mikrowelle radiotermografii die Pathogenese der Kopfschmerzen zu studieren" Die medizinische Versorgung für Kriegsveteranen, Jekaterinburg, UIF "Science", 1995, S.. 27-36

FORDERUNGEN

Elektrophysik Verfahren Kopfschmerzen der Behandlung durch einen anderen Bereich der Anoden- und Kathodenzonen zervikalen ganglia Exposition gegenüber Impulsen von elektrischem Strom auf die Möglichkeit Plazieren der Aktivität eines der Ganglien des Blockierens, also im Prozeß der Belichtung gesteuert Amplitude, Frequenz und Dauer der Impulse, dadurch gekennzeichnet, daß die Schlagimpulse elektrischer Strom auf zervikalen Ganglion ausgeführt Multi-Elektroden unter Verwendung von leitenden Elementen voneinander galvanisch getrennt mehrere Teil und die Bildung der Teilelemente des Schalters auf dem Programm der elektrischen Stromimpulse in den Auswirkungen bilden eine Pause, in der gleichen Zeit messen die eigene elektromagnetische Strahlung Dezimeter Wellenlängenbereich, bestehend aus Wellen in symmetrischen Bereichen des Gehirns, die Matrix Korrelationskoeffizienten R dieser Strahlung zu berechnen und auf dem Programm der Tätigkeit des Sperrbereich des zervikalen Ganglion ihren Wert mit einem gegebenen Wert der Matrix der Korrelationskoeffizienten der natürlichen elektromagnetischen Strahlung Dezimeter Wellenlängenbereich Kalibrator R o, Schalter bei R <R o Vergleich ändern Teilprogramm - Schaltelemente mnogokalnyh Elektroden , die Amplitude, Frequenz und Dauer der Impulse die Anzahl und die Dauer der Pausen und die Gesamtbelichtung mit Auswirkungen , bis die Matrix der Korrelationskoeffizienten R Gehirn eigene elektromagnetische Strahlung mehr gegeben werden nicht als R o regulieren.
