Erfindung
Russische Föderation Patent RU2042302

Mikrobiologisches REAKTOR ZUR organischer Abfälle

Mikrobiologisches REAKTOR ZUR organischer Abfälle

Name des Erfinders:. Pimenov BI; Pivikova IB
Der Name des Patentinhabers: Pivikova Irina
Adresse für die Korrespondenz:
Startdatum des Patents: 1993.01.28

Ispolzovnie: in der Landwirtschaft. Das erfindungsgemässe Reaktionskammer weist einen zylindrischen Fermentierung mit schwimmendem Kappe eine luftdichte Gateway an den Kammerachse mit Stangen Mischvorrichtung installiert ist, die als ein teleskopartig verbunden Rohren ausgebildet ist. Die Stäbe sind in Reihen angeordnet und weisen eine Länge in Richtung des Bodens abnehm in Bezug auf die Kammer 0,8 0,5 Radius. Die Schwimmkappe auf den vertikalen Schienen auf gefederte Buchsen befinden. Der Antrieb für die Drehung der Rührvorrichtung ist eine Windkraftanlage auf der schwimmenden Kappe mit einem elektrischen Generator eingebaut.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf die Landwirtschaft, insbesondere für Anlagen zur Vergärung von organischen Abfällen, und kann für Düngemittel und brennbaren Gasen eingesetzt werden.

Bekannte Reaktoren für die mikrobiologische Behandlung von organischen Abfällen eine Gärkammer Abdeckung technologische Düsen umfasst, Laufräder und Antriebswelle [1]

Die am nächsten an der vorgeschlagenen technischen Wesen und der erreichbaren Effekt ist eine mikrobiologische Reaktor für organische Abfallbehandlung, umfassend einen zylindrischen Gärraum darin angeordneten und in Verbindung mit Mitteln in einer horizontalen Ebene um eine vertikale Rührachse der Kameravorrichtung, hergestellt in der Form eines zylindrischen Elements mit einer Reihe von Laufschaufeln, in Reihen angeordnet, organische Abfälle die Einrichtung zur Versorgung des Reaktors beginnt und fermentiert Entladen bedeutet schwebenden Masse und Gasaustrittsdüsen mit Kappe Biogas und der Gasdruckregel unter der Kappe [2]

Nachteilig an diesem Reaktor ist die Notwendigkeit der Verwendung von Elektromotoren und der Antrieb zum Drehen der Mischvorrichtung. Darüber hinaus wird in einem Druckreaktor zur Produktgas zu erzeugen Kappe eine massive korrosionsbeständig aus Metall schwimmt.

Die vorgeschlagene Reaktor werden diese Nachteile ausgeschlossen.

Dies wird dadurch erreicht, dass in dem bekannten mikrobiologischen Reaktor für organische Abfallbehandlung, umfassend einen zylindrischen Gärraum darin angeordneten und in Verbindung mit Rotationseinrichtung in einer horizontalen Ebene um eine vertikale Rührachse der Kameravorrichtung, hergestellt in der Form eines zylindrischen Elements mit einem Satz von Klingen in Reihe darin angeordneten , ein Gerät in den Reaktor beginnt organischen Abfällen und Entladen des fermentierten Masse und schwebenden Gaskappe mit Düsenaustritt von Biogas, und mittels Gasdruckregelung unter der Haube zum Zuführen der Druckgaseinstellungsmittel so konfiguriert ist, wie an den Kammerwänden der vertikalen Führung mit Federbuchsen für die Interaktion mit der Seitenfläche montiert Gaskappe während ihrer Bewegung in der vertikalen Ebene und als auf dem Deckel der Kappe Gas angeordnet Mittel der Rotation der Rührvorrichtung, die Messer, die in Form von Stangen an dem zylindrischen Element hergestellt sind unter einem rechten Winkel festgelegt, um ihre Achse, wobei die Stangen jeder Reihe sind aus langen, abnehmend in Richtung des Kammerunterteil und 0,8-0,5 des Radius der Kammer, und ein zylindrisches Element umfasst, teleskopisch miteinander verbundenen Rohren.

Weiterhin ist die Rührvorrichtung Dreheinrichtung eine Windenergieanlage, und der Motor und eine Generatorwelle durch eine Kupplungswelle Windenergieanlage und dem zylindrischen Element verbunden ist.

Ferner wird das zylindrische Element in dem Deckel angebracht ist, indem die Verschlusskappe, die magnitozhidkostnym angepasst ist.

Weiterhin ist eine Vorrichtung zur Zuführung von organischen Abfällen in einen Reaktor als eine abgedichtete Bootsperre ausgelegt, auf der Abdeckung des Gaskappe.

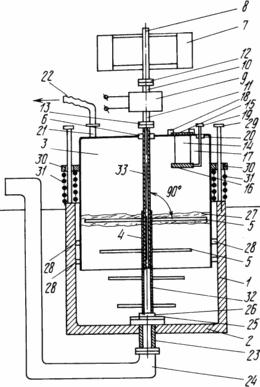

Die Zeichnung zeigt ein Diagramm eines Reaktors zur mikrobiologischen Behandlung von organischen Abfällen.

Mikrobiologisches REAKTOR ZUR organischer Abfälle

Der Reaktor 1 weist einen zylindrischen Fermentationskammer mit einem Boden 2 und eine schwimmende Gaskappe 3 auf der vertikalen Achse der zylindrischen Mischvorrichtung montiert der Kammer 1 als ein zylindrisches Element gebildet 4 befestigt, um es einen Satz von Flügeln in Form von Stäben 5. Die Balken 5 zu den zylindrischen Elementreihen 4 befestigt sind rechtwinklig zu seiner Achse und eine Länge der Kammer Radius in Richtung des Bodens 2 in bezug abnehm 0,8-0,5.

Das zylindrische Element 4 wird anstelle seiner Passage durch die schwimmende Kappe 3 magnitozhidkostnym abgedichtete Verschlusskappe 6. Windenergieanlage floating 3 montiert mit Schaufeln 7 vertikal montiert auf der Welle 8 als Antrieb dient zum Drehen des zylindrischen Elements 4 und eine Stange 5 Fastening Windenergieanlage 7 auf der schwimmenden Abdeckung 3 aus Metall hergestellt Farm (nicht gezeigt).

Auf der Welle 7 8 Windkraftanlage Generator-Motor 9 installiert ist, die reversibel ist, das heißt Stromerzeuger bei Drehung ihrer Windturbinen oder Elektromotor 7 bei Anwendung von Energie von einer externen Stromquelle betrieben werden kann (nicht dargestellt).

Der Generator-Motor 9 weist eine Wellenöffnung auf seinen zwei Seiten der Welle 10, in Richtung der Windenergieanlage Welle 8 zugewandten 7 und die Welle 11 in Richtung des zylindrischen Elements 4 zugewandten und einer Stange 5 der zylindrischen Kammer 1 der Gärung.

Val 8 7 Windenergieanlage und die Welle 10 des Generator-Motors 9 sind mit der Kupplung 12. Das zylindrische Element 4 und eine Stange 5 der zylindrischen Kammer Fermentations 1 und die Welle 11 des Generator-Motors 9 sind mit der Kupplung 13 verbunden.

An der Spitze des Schwimmkappe 3 luftdicht Boot montiert, um das Gateway 14, 15 eine äußere und innere Luken mit 16 und 17. Das äußere Gehäuse 15 ist abgedichtet Luke Schnellspanner 18. Die innere Luke 16, innerhalb der zylindrischen Kammer 1 der Gärung, geöffnet und verschlossen Schaft 19, die durch eine schwimmende Kappe 3 Ferrofluidic Dichtung 20 für die axiale und Drehbewegung.

Auf der Schwimmkappe 3 montiert Prozesskopplung 21 mit einem flexiblen Schlauch 22 zur Entnahme von Biogas. Der Boden 2 ist mit einem Rohr 23 versehen, der fermentierten Masse an das Rohr 23 auf dem Boden 2 groben Raster 25 für die Inhaftierung von großen ungegorenen Abfall installiert 24. Oberhalb der Düse verbunden Entladung, die ein zylindrisches Element enthält Unterstützung 26. April.

Massen fermentierenden Gärung in der zylindrischen Kammer 1 bildet eine dichte Kruste 27 auf seiner Oberfläche.

Schwimmdeckel 3 an Kontaktpunkten mit der inneren Oberfläche der zylindrischen Kammer 1 vorgesehen Gärung Dichtungen 28. Gärung Ende der zylindrischen Kammer 1 sind 29 vertikale Führung installiert verbunden mit den Hülsen 30 Kappe Floating 3. Zur Reduzierung oder Druckregelung Biogasreaktor an den vertikalen Führungen 29 montiert Feder 31, die schwimmende Kappe, die an ihren drei Buchsen 30. Federn 31 sind vorgesehen, mit einer Einrichtung zum Einstellen seiner Länge (nicht dargestellt) unterstützt wird.

äußere 32 und innere 33 durch eine Schraube (nicht dargestellt) miteinander verbunden sind: Das zylindrische Element 4 wird in Form von teleskopartig miteinander verbundenen Rohren gefertigt.

Mikrobiologisches REACTOR funktioniert wie folgt

Für die Erstbefüllung des Reaktors geöffnet und die externe 15 interne 16 Luken verschlossen 14. das Gateway starten In diesem Fall wird die innere Tür geöffnet, Senken und Drehen der Stange 19 mit der Luke öffnen Sie das Start 16. Ein Gateway 14 an seinem Körper aufgeladen mit der zylindrischen Kammer 17 1 Vergärung organischer Abfälle auf das Niveau der nicht seine Kanten zu überschreiten.

Während des Reaktorladungs ​​Kappe floating 3 mit Buchsen 30 an senkrechten Führungen 29 und die Dichtung 6 auf dem zylindrischen Element 4 in der abgesenkten Position, da kein Druckgas ist. Das zylindrische Element 4 wird dann in der zusammengeklappten Position und das Innenrohr 33 in das Außenrohr 32. Die Federn 31 und sind in der komprimierten Position gedrückt.

Nachdem der Reaktor 14 den Ladeanschluss beendet hat Laden geschlossen und versiegelt wird, wurde die äußere Luke 15 Schnellspannklammern 18 abgedichtet und die innere Tür 16 wird durch Drehen und Anheben der Stange 19 abgedichtet.

8. Windenergieanlage Welle 7 und die Welle 10 des Generator-Motor 9 gekoppelt Kupplung 12 und ein zylindrisches Element 4 mit Stiften 5 und 9 der Generatorwelle 11 verbindet die Kupplung 13.

Unter dem Einfluss der Luftströmungsschaufeln Windenergieanlage 7 beginnt das zylindrische Element 4 co Stangen 5. Das fermentierte Mischung wird gerührt, und der Prozess geht weiter kontinuierlich zu drehen. Biogas wird in der gleichen Zeit erzeugt einen Druck unter dem schwimmenden Kappe hergestellt 3. Der Gasdruck durch Veränderung der Länge der Feder gesteuert wird 31. Unter dem Einfluß des Gasdrucks Schwimmkappe nach oben geht, die Ärmel 30 entlang der vertikalen Gleitführung 29. Gleichzeitig wird das zylindrische Element 4 wird expandiert und das Innenrohr 33 herauskommt das Außenrohr 32, während die übrigen mit sich durch den Schlitz in Eingriff.

Das Biogas unter Druck durch das Rohr 21 in der schwimmenden Kappe 3 entlang des flexiblen Rohrs 22 an die Verbraucher geliefert.

Fermentierten Masse mit Akkumulation durch das Rohr 23 in dem Boden 2 und der Druck wird aus dem Reaktor über Leitung 24 entfernt und als Dünger verwendet. Grobes Raster auf dem Boden der zwei großen Verzögerungen nicht verarbeiteten Partikel auf ihre vollständige Zersetzung.

Da der Abstand von dem Massenreaktor fermentiert wird geladen, ohne die neuen Abschnitte ohne Dekompression und Verlust der akkumulierten Biogas zu stoppen. Zu diesem Zweck ist die äußere Luke 15 Boot-Gateway 14 öffnet und lädt das Gehäuse 17, einen neuen Teil der organischen Abfälle. Dann wird die äußere Luke 15 geschlossen und versiegelt mit Schnellverschlüssen 18. Danach, Senken und Drehen der Stange 19 öffnet die innere Tür 16 und laden einen neuen Abfallteil des Reaktors. Dann wird die Innentür 16 geschlossen und abgedichtet.

Der Prozess in dem Reaktor kontinuierlich durchgeführt werden.

FORDERUNGEN

1. Mikrobiologisches REACTOR FOR ORGANIC WASTE VERARBEITUNG Fermentations zylindrischen Kammer darin angeordnet enthält, und zugeordnete Dreheinrichtung in einer horizontalen Ebene um die vertikale Achse der Kammer einer Rührvorrichtung, in der Form eines zylindrischen Elements mit einem Satz von Klingen in Reihen darauf angeordneten hergestellt, wobei die Vorrichtung zum Einspeisen Reaktor beginnend organischen Abfällen und Entladen der fermentierten Massen Gaskappe mit Düsenaustritt von Biogas schwimmen, und mittels Gasdruckregelung unter der Haube, dadurch gekennzeichnet, dass die Gasdrucksteuermittel ein an den Kammerwänden der vertikalen Führung mit Federbuchsen für die Interaktion mit der Seitenfläche des Gases angebracht ist die Kappe so bewegt sie sich in einer vertikalen Ebene, und wie auf der Abdeckung des Gaskappe angeordnet, bedeutet der Drehung der Rühreinrichtung, die Messer, die in Form von Stangen an dem zylindrischen Element hergestellt sind in einem rechten Winkel zu seiner Achse befestigt ist, werden die Stangen jeder Reihe lang gemacht, abnehmend in Richtung und der untere Kammerteil 0,8 0,5 Radius der Kammer, und das zylindrische Element besteht aus einem teleskopartig miteinander verbundenen Satz von Rohren.

2. Reaktor nach Anspruch 1, dadurch gekennzeichnet, dass die Rührvorrichtung eine Dreheinrichtung ist eine Windenergieanlage und der Generator-Motorwelle ist über eine Kupplungswelle Windenergieanlage und dem zylindrischen Element verbunden ist.

3. Reaktor nach Anspruch. 1 und 2, dadurch gekennzeichnet, daß das zylindrische Element in der Abdeckkappe mittels einer Dichtung, die magnitozhidkostnym hält installiert ist.

4. Reaktor nach Anspruch. 1, daß die Vorrichtung zum Zuführen von organischem Abfall in einen Reaktor als eine abgedichtete Boot-Gateway in der Abdeckung des Gaskappe angeordnet ausgelegt dadurch gekennzeichnet.
