Erfindung
Russische Föderation Patent RU2141989
OPTICAL KLEBER
Name des Antragstellers: Kazan Staatliche Akademie für Architektur und Bauwesen
Name des Erfinders:. Amirov LM; Stroganow VF. Sahabieva E.V. Stroganow IV. Mikhal'chuk VM
Der Name des Patentinhabers: Kazan Staatlichen Akademie für Architektur und Bauwesen
Korrespondenzanschrift: 420043, Russland, Kazan, Grün, 1, KGASA, FEC
Startdatum des Patents: 1998.05.26
Beschreibt einen optischen Klebstoff, umfassend epoksidianovy Oligomer, ein aliphatisches Amin Härter und Modifizierungsmittel, dadurch gekennzeichnet, daß sie als Modifizierungsmittel triglitsidilfosfat und Diglycidylester von Phosphorsäuren der allgemeinen Formel
wo R = -OCH 3, -CH 3, in folgendem Gewichtsverhältnis. h: epoksidianovy Oligomer -100 triglitsidilfosfat - 15.02, Diglycidylether von Phosphorsäure - 3-2000, einem aliphatischen Aminhärter - stöchiometrische Menge .. Das technische Ergebnis - die Erweiterung und die Möglichkeit, den Brechungsindex der Klebstoffbandstruktur Vereinfachung und Kochtechniken einstellen, während die grundlegenden Festigkeitsparameter des optischen Klebstoff beibehalten wird.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung betrifft die Herstellung und optische Klebstoffe können in einem optischen Instrument zur Verklebung von optischen Teilen verwendet werden.
Bekannte optische Klebstoff OK-50P, das ein Epoxidharz ist Epichlorhydrin gehärteten Polyethylenpolyamin Fraktion , gelöst in [GOST 14.887-87. Optische Klebstoffe. Typen und Eckwerte.].
Ton hat eine hohe Durchlässigkeit in einem breiten Wellenlängenbereich (99% für
= 400- 2700 nm), aber der Brechungsindex (n D20) von Klebstoff nur in einem engen Bereich von 1,578-1,582 variieren.
Der nächste in der technischen Wesen ist ein optischer Klebstoff epoksidianovuyu Harz Marke ED-20, ein modifiziertes silanomom SEDM-3 [OST 6-05-448-80] Kondensationsprodukt von 1,1-dioksimetil-3-Cyclohexan Epichlorhydrin umfasst - nage 650D [TU-6-05-400-130-81] diglycidylether Camphersäure - DGEKK [TU 88 ukrainischen SSR 21533-82] gehärtete Mischung aus 1,3-Bis (aminoalkyl) Adamantan [TU 6-09-40- 1047-1085] und das Reaktionsprodukt in einem äquimolaren Verhältnis von Butylglycidylether und Diamin Adamantan [TU 6-05-214-482-86] [AS USSR N 1.665.685 Cl C 09 163/00 J 1996] (Prototyp).
Der Brechungsindex des Klebstoffs kann in einem ziemlich engen Bereich variiert werden: 1,493-1,501.
Der Nachteil dieser Zusammensetzung ist die Komplexität der Zusammensetzung und Herstellung, Mangel Klebstoffkomponenten und einem engen Bereich der Variation des Brechungsindex.
Die Erfindung ist auf die Expansion gerichtet und die Möglichkeit , den Brechungsindex der Klebstoffbandstruktur Vereinfachung und Kochtechniken einstellen , während die grundlegenden Festigkeitsparameter des optischen Klebstoffs aufrechterhalten wird .
Das Ergebnis erreicht durch den optischen Klebstoff , umfassend epoksidianovy Oligomer, ein aliphatisches Amin - Modifizierungsmittel enthält , und Aushärtung als Modifikatoren triglitsidilfosfat und Diglycidylester von Phosphorsäuren der allgemeinen Formel: wobei R = OCH 3; -CH 3, in dem folgenden Verhältnis (Gewichtsteile);
epoksidianovy Oligomer - 100
triglitsidilfosfat - 15.02
Diglycidylether von phosphoriger Säure - 3-2000
einem aliphatischen Aminhärter - stöchiometrische Menge
Epoksidianovye Harz verwendet ED-24 Marken, ED-22, ED-20, ED-18 [GOST 10.587-84] und anderen Oligomeren dieser Reihe.
Glycidylester von Phosphorsäuren sind klar (im Bereich von 300 bis 2.700 nm) der flüssigen, härtbaren Amin-Härtern. (Stepashkina LV, Rizpolozhensky NI Synthese und Eigenschaften von Glycidylestern von Phosphorsäuren II Izv Ser.him -... 1967 die N3 - S.607-610).
Optischen Klebstoff wurde wie folgt hergestellt:
Durch Rigging epoksidianovoy Harz wurde Glycidylether berechnete Menge an Phosphor und triglitsidilfosfata Säure Härtungsmittel zugegeben wurde dann in einem stöchiometrischen Verhältnis eingeführt. Als die aliphatischen Aminhärter Härter, wie Diethylentriamin [TU 6-09-2955-73] verwendet.
Aushärten des Klebstoffs wurde unter dem folgenden Regime durchgeführt: 22 ± 4 ° C - 1 Tag; 60 o C - 4 Stunden. Unter diesen Bedingungen ermöglicht es die ultimative Härtung und die Eigenschaften des Klebers zu optimieren.
Zug-Klebstoffschälfestigkeit (
neg neg) wurde für gebundene Saphirplatten bestimmt. Die Dicke der Klebstoffschicht betrug nicht mehr als 3 Mikrometer.
Beständigkeit gegen thermischen Schock Klebe Füllungen für Klebstoffproben 15 mm im Durchmesser und 1,5 mm Dicke getestet.
Spektrale Durchlässigkeit des Klebstoffes wurde im Bereich von 215 bis 3000 nm bei einer Schichtdicke von nicht weniger als 10 Mikrometer bestimmt.
Der Brechungsindex des Klebstoffes wurde nach GOST 28.869-90 bestimmt.

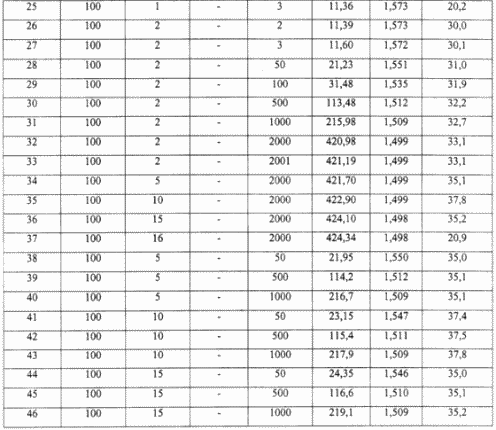

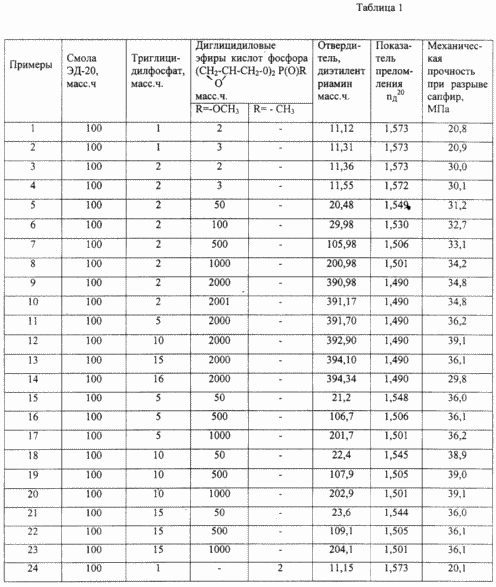

Tabelle 1 zeigt die Zusammensetzungen und die Brechungsindizes der gehärteten Klebstoffe.
Wie ersichtlich ist (Tabelle. 1), kann der Brechungsindex von Klebstoffen im Bereich von 1.490 bis 1.572 variiert werden, was als die des Prototyps viel breiter ist (1,493-1.501).
Der Brechungsindex kontinuierlich durch Variieren der Konzentration der Diglycidylester von Phosphorsäuren im Bereich von 3 bis 2000 Gewichtsteile geändert werden kann,
Außerhalb dieser Konzentrationsbereich Diglycidylester von Phosphorsäuren haben fast keine Wirkung auf den Brechungsindex, damit die Einführung von weniger als 3 Gewichtsteile und mehr als 2000 Gew.-Teile Es nicht den Bereich der Variation des Brechungsindex erstrecken. Zur gleichen Zeit das Intervall Verengung verringert den Konzentrationsbereich des Brechungsindex.
Für triglitsidilfosfata Konzentrationsbereich wird durch die Haftfestigkeit erzielt wurde.

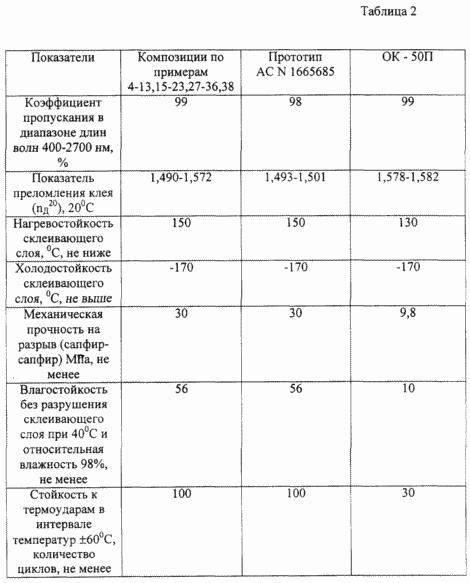

Optischen Haupt Klebstoffe sind in Tabelle 1 und in Tabelle 2 angegebenen
Die vorgeschlagene Klebstoff hat eine breite Palette von Brechungsindizes, während die grundlegenden Indikatoren auf der Prototyp-Ebene.
FORDERUNGEN
Optischen Klebstoff, umfassend epoksidianovy Oligomer, ein aliphatisches Amin Härter und Modifizierungsmittel, dadurch gekennzeichnet, daß sie als Modifizierungsmittel enthält triglitsidilfosfat und Diglycidylester von Phosphorsäuren der allgemeinen Formel:
wo R = -OCH 3, -CH 3,
im folgenden Verhältnis, Massenteilen.:
Epoksidianovy Oligomer - 100
Triglitsidilfosfat - 2-15
Diglycidylether von phosphoriger Säure - 3-200
Das aliphatische Aminhärter - stöchiometrische Menge
Druckversion
Erscheinungsdatum 15.12.2006gg
