| Teil Heim
Produktion, Amateur Funkamateur Modellflugzeuge, Raketen- Nützlich, unterhaltsam |
Stealth - Master
Elektronik Physik der Technik Erfindung |
Raum Geheimnis
Erde Mysteries Secrets of the Ocean List Kartenausschnitt |
  |
| Verwendung des Materials ist für die Referenz (für Websites - Hyperlinks) zulässig | |||
Navigation: => |
Startseite / Technologie Markt / Aktuelle Modelle der Erfindung und / zurück / |
|
Erfindung
Russische Föderation Patent RU2280060
STEIN HALL ADHESIVES mit einem hohen Gehalt Trockenmasse und Verfahren zur Herstellung von KLEBER STEIN Halle mit hohen Trockensubstanzgehalt
Name des Antragstellers: Tate and Lyle EuropeAid, NV (BE)
Name des Erfinders: Daniel Vande Velde (BE)
Der Name des Patentinhabers: Tate and Lyle EuropeAid, NV (BE)
Korrespondenzanschrift: 103735, Moskau, ul. Ilinka, 5/2 "Sojuzpatent" pat.pov. I.S.Salomatinoy
Startdatum des Patents: 2002.01.30
Die Erfindung betrifft ein Verfahren zur Herstellung von Stein-Hall-Klebstoffe mit hohem Feststoffgehalt einen einzigen Mischbehälter verwendet, mit den Schritten: Bereitstellen eines ersten Trägerteil durch Gelatinierung von Stärke in dem Medium enthaltenden Teil des Alkali, die für den Klebstoff zu empfangen; Verdünnung mit Wasser durch Zugabe des Trägers folgt, zumindest einen Teil des zweiten Teils der Stärke; Zugeben des Restes des zweiten Teils der Stärke und der Rest des verdünnten kaustischen erforderlich, einen Klebstoff zu erzeugen. Zugabe des restlichen zweiten Teils der Stärke und Alkali wird schrittweise durchgeführt. Das technische Ergebnis - der Klebstoff mit einem hohen Trockensubstanzgehalt bekommen, die Technologie des Eingangs zu vereinfachen.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung betrifft ein Verfahren zur Herstellung von Klebe Stein Hall, umfassend die Schritte:
- Empfangen der Trägerabschnitt Verkleisterungstemperatur im alkalischen Medium führt, zumindest einen Teil der gesamten Stärke im Klebstoff;
- Der Trägerabschnitt aus einem bestimmten Volumen von Wasser verdünnt wird;
- Die verbleibenden sekundären Stärke Hinzufügen,
wobei in dem ersten Schritt das Trägerteil hergestellt wird Teil des Alkali, und in einem zweiten Schritt wird das Trägerteil mit einer bestimmten Menge Wasser verdünnt, gefolgt von der zumindest einen Teil der Sekundär Stärke hinzugefügt wird.
Die Erfindung betrifft ferner ein Stein - Hall Klebstoff mit hohem Feststoffgehalt (und hoher Konzentration genannte Leim oder Klebstoff Stein - Hall), erhalten nach dem oben beschriebenen Verfahren.
Klebstoffe auf Stärkebasis werden in der Industrie zur Herstellung von Wellpappe bekannt. Unter den verwendeten Klebstoffe sind die beliebtesten Klebstoffe in Bezug auf Stein-Hall-Typ.
Stein-Hall-Klebstoffe werden als Klebstoffe allgemein bekannt ist, der Klebstoff enthaltenden Teil des Trägers, die durch Gelatinierung unter der Einwirkung von Natronlauge in etwa 10-20% der Gesamtmenge an Stärke im Klebstoff erhalten wird. Die resultierende Paste wurde dann mit Wasser und die restliche Stärke wird dann als native granuläre Stärke abgekühlt und verdünnt. und fügen Sie und Borax (1,5-2,5%).
Unter diesen Bedingungen in diesen Zusammensetzungen die maximale Gesamtstärkekonzentration auf Stein-Hall-Typ bezogen, nicht mehr als 25%, obwohl Werte gemeldet und auf etwa 30-37% auf Trockengewicht, bezogen auf. Höhere Werte wurden erhalten, wenn die Viskosität des Trägers als Ergebnis der Oxidationsreaktion verringert wurde und dergleichen.
Der Nachteil dieser verdünnten Klebstoffe ist , daß sie erhebliche Mengen an Wasser enthalten, die die Haftung Geschwindigkeit verringert und verkompliziert die Klebstoffschicht Trocknungsschritt der Adhäsion. Zusätzlich Klebstoffe mit einem höheren Feststoffgehalt als Ergebnis kann der Stromverbrauch, da weniger Bedarf zu verdampfen Wasser reduzieren.
Folglich wünschenswert, höhere Stärkekonzentrationen in den Klebstoff. Sondern es ist jedoch bekannt, dass die Verwendung von Stärke als Bindemittel eine maximale Grenze für die Menge an Stärke, die verwendet werden können. Bei höheren Mengen an Stärke wird die Wassermenge ausreicht, um die gewünschte Haftung zu gewährleisten, während die Viskosität des Klebemittels zu hoch wird.
Highly Stärke basierende Klebstoffe sind im Stand der Technik offenbart. EP 0038627 beschreibt eine auf Stärke basierende Klebemittel, das aus vollständig gelatinierter Stärkefraktion und eine teilweise gequollene Stärkefraktion Verhältnis von 0,2 besteht: 100 bis 2: 1. Der Klebstoff kann von 10% bis 40% der Festphase in der Stärketrockengewicht enthalten. Gelatinisierte Fraktion wird durch Wärmebehandlung bei 95 ° C oder höher ist, und nicht ein Ergebnis des Mischens mit konzentriertem Alkali, wie in einem klassischen Stein Hall-Formulierung erhalten. Streng genommen ist der Kleber Klebstoffe vom Typ ohne Träger, auf die Klebstoff Klebrigkeit im nassen Zustand gelatinisierte Stärkefraktion zu verbessern, zugegeben wird.
EP 0576221 beschreibt Klebstoffzusammensetzungen von 15 bis 35% enthält (Gew.) Feste Stärke Phase. Eine wesentliche Menge der Stärke teilweise gequollene (vorzugsweise zwischen 20 und 50%).
EP 0376301 beschreibt Klebstoff durch Behandeln Stärkeaufschlämmung in einem Jet - Kocher bei einer Temperatur von 120 bis 200 ° C erhalten eine gelatinisierte Dispersion zu erhalten. Danach wird zu dieser Dispersion wurden gelatinisierte ungelatinierte Fraktion. Gesamtstärkefeststoffgehalt in dieser Zusammensetzung Phase wie in den Beispielen veranschaulicht variiert von 32 bis 40%.
In GB 1571336 und ein Verfahren zur Herstellung einer wäßrigen Stärkebasis Klebstoff herzustellen. In diesem Verfahren wird ein Trägerteil von verkleistert molekulardispergierten Stärke bei einem Feststoffgehalt von 3% bis 40% hergestellt (Gew.) Durch die Stärkeaufschlämmung Kochen eines Jet-Kocher mit. Ein Teil der Medien dann mit unverkleisterte Stärke Aufschlämmung gerührt. Das resultierende Gemisch wurde hinzugefügt Alkali.
Klebstoffe in diesen Anmeldungen beschrieben sind keine typischen Zusammensetzungen Stein Hall.
EP 1101809 beschreibt eine Klebstoffe auf Stärkebasis mit hohem Feststoffgehalt mindestens 40%, vorzugsweise mindestens 46% Trockenmasse. Diese hohen Trockensubstanzgehalt wird durch Zugabe der auf Stärke basierenden Leim anorganischen Salzen, vorzugsweise Calciumcarbonat erhalten. Das Verhältnis von Stärke / Füllstoff beträgt vorzugsweise mindestens 60:40 ist. Lehm zum Stein-Hall Art beziehen, ohne einen Träger oder Minocar.
EP 0409240 beschreibt eine hochkonzentrierte Stärkeklebstoff in Schlamm von 20 bis 60% enthält (Gew.) Feste Stärke Phase. Der Klebstoff wird durch Zugabe von Gummen stabilisiert, wie Xanthangummi oder ramzanovaya, und eine Menge an Natriumhydroxid.
In WO 9850478 beschreibt Klebstoffzusammensetzungen mit hohem Feststoffgehalt , die wesentliche Mengen an wasserlöslichen Alkalisilikat enthalten, zusammen mit Stärke, Borax und Natriumhydroxid. Die Beispiele beschreiben Klebstoffzusammensetzungen auf 45% Feststoffe enthält.
Einige der Stand der Technik zitierten Dokumente oben gilt nicht für Klebstoffe wie Stein Hall, dokumentiert es wie EP 0038627, EP 0576221, EP 0376301 und EP 0409240.
Zwei andere zitierten Dokument, d.h. EP 1101809 und WO 9850478 können Klebstoffe umfassen, die sich auf die Art von Stein Hall, aber sie unterscheiden sich wesentlich von den Standardformulierungen daß sie das Material des anorganischen Füllstoffs, die in dem Klebstoff auf den hohen Trockensubstanzgehalt beiträgt .
Im Stand der Technik und beschrieben andere Klebstoffe mit hohem Feststoffgehalt, bezogen auf Stein-Hall-Typ.
In der US beschreiben 3912531 Klebstoffe mit hohem Feststoffgehalt zu Stein - Hall - Typ bezogen, die bis zu 40% (Gew.) Festem Stärkephase.
Jedoch ist ein Nachteil dieser Art Stein - Hall - Klebstoffe mit hohem Feststoffgehalt ist , dass sie durch die Verwendung als Trägerstärke oder Stärke - Teil des Trägerfluids Stärke erhalten werden, die fließen , zwischen 25 und 90 ist.
EP 0049009 beschreibt Klebstoffe und hohem Feststoffgehalt zu Stein - Hall - Typ verwandt. Das Problem, das die Entwicklung dieses Patentdokuments verursacht ist, wie der endgültige Kleber mit hohem Feststoffgehalt zu erhalten, die Viskosität, die nicht wesentlich erhöht wird, und somit kann die Mischung noch gepumpt werden. Streng genommen ist der Kleber müssen einige Stabilitätseigenschaften während der Lagerung zeigen und durch eine geeignete Verarbeitungsviskosität charakterisiert werden.
Die Patentschrift heißt es, dass mit hohem Feststoffgehalt Klebstoffe können auf Stein - Hall - Typ (die einen niedrigen Gehalt an Trockenmasse haben) im Zusammenhang mit häufig verwendeten Technologien für Klebstoffe erhalten werden. Wie oben beschrieben, von dem das Verfahren diese Arten von Klebstoffen zum Stein Hall-Typs erhalten betreffende umfasst der Träger vorbereitet und danach mit abnehmender Basizität verdünnt. Wenn nicht die Basizität zu reduzieren, wird es sich negativ auf die Zugabe der Sekundärstärke beeinflussen und in Granulat Schwellung und Viskosität Instabilität führen wird.
Wenn es jedoch notwendig Klebstoffe mit hohem Feststoffgehalt zu erhalten, um zu verhindern unerwünschte Quellung Verdünnung unzureichend. Darüber hinaus ist die Kombination von weniger verdünnten Träger und hohe Konzentrationen von Stärke als Folge des sekundären führen zu einer Zusammensetzung, die nicht mehr für die Verarbeitung geeignet ist.
Die Lösung dieses Problems wird in der Anmeldung EP 0049009, besteht vorgeschlagen Medium Portionen in oxidierenden und dann Stärkegelatinierung in Gegenwart der erforderlichen Menge an Natriumhydroxid oxidiert, wodurch die Viskosität des Trägers auf einen Wert reduziert wird, die es möglich hinzuzufügen , um die erforderliche Menge der Sekundärstärke machen. Diese sekundäre Stärke wird dann einen Klebstoff mit einem Feststoffgehalt von 40% zu erhalten. Es sollte betont werden, dass das Trägerstärkeanteil in dem Klebstoff mehr als 14% der Trockensubstanz Stärke ist in dem Klebstoff.
Der Nachteil dieser Methode ist , dass die Klebstoffe mit hohem Feststoffgehalt wird durch die Notwendigkeit erhalten eine Trägerstärke in der Fraktion mit einer reduzierten Viskosität zu verwenden.
Reduzierte Viskosität Stärken, auf die in den Patentdokumenten des Standes der Technik sind typischerweise gießbare oder Stärken, oxidierte Stärken, Stärken, die Flüssigkeit durch chemische oder enzymatische Abbau erhalten wird.
In US 6048391 wird ein Verfahren zur Herstellung von auf Stärke basierenden Leim zur Herstellung von Wellpappe beschrieben. Das Verfahren wird in einem System durchgeführt, das eine erste und relativ großen Mischgefäß mit einem Rührer enthält. Der zweite und kleinere Mischbehälter ist mit dem ersten Mischbehälter durch den Rückführkanal verbunden. Der zweite und kleinere Mischbehälter mit Mitteln zum Erzeugen eines Scherkraft ausgestattet, die die Scherkraft übersteigt in dem ersten und größeren Mischbehälter erzeugt wird. Das Verfahren wird in zwei Stufen durchgeführt. In dem ersten Schritt, und die Wasserzufuhr wird die Stärke in dem Träger zu erhalten, durchgeführt Gefäß zunächst Mischen und dann wird der sich ergebende Träger mit dem zweiten Mischbehälter transportiert. In einem zweiten Mischbehälter erste Lauge wird in kontrollierter Weise zugegeben, um einen Träger zu erhalten. In einer zweiten Stufe auf einen Träger in einer kleinen Menge Zusatzkapazität hinzugefügt Stärke, Wasser, Borax und eine zweite Dosis von Alkohol.
Der Nachteil dieses Systems ist , daß zusätzliche Mischbehälter verwendet wird , wo die Zirkulationsschleife eingeführt wird. Somit ist es technisch schwieriger und teurer System. Zusätzlich Klebstoffe Stein Hall, durch dieses Verfahren hergestellt wurden, sind nicht von hohem Feststoffgehalt.
Das Ziel der Erfindung ist ein Verfahren zur Herstellung eines Haft Stein Hall, so dass die oben genannten Nachteile zu überwinden.
Dieses Ziel wird durch die Verwendung eines Verfahrens zur Herstellung eines Haft Stein Hall, umfassend die folgenden Schritte erreicht:
- Empfangen der Trägerabschnitt Verkleisterungstemperatur im alkalischen Medium führt, zumindest einen Teil der gesamten Stärke im Klebstoff;
- Der Trägerabschnitt aus einem bestimmten Volumen von Wasser verdünnt wird;
- Die verbleibenden sekundären Stärke Hinzufügen,
wobei in dem ersten Schritt das Trägerteil hergestellt wird, ein Teil der Lauge, und in einem zweiten Schritt wird das Trägerteil mit einer bestimmten Menge Wasser verdünnt, gefolgt von der zumindest einen Teil der Sekundärstärke Zugabe, bei Stein-Hall Klebstoff mit hohem Feststoffgehalt erhalten wird, einen einzelnen Mischbehälter unter Verwendung von wobei in einem ersten Schritt der Trägerabschnitt in dem einzigen Mischgefäß hergestellt wird, und in einem dritten Schritt die restliche Alkali in verdünnter Form zusammen mit der zusätzlichen Stärke zugegeben.
In einer bevorzugten Ausführungsform des erfindungsgemässen Verfahrens die Zugabe der verbleibenden zusätzlichen Stärke und Alkali wird schrittweise durchgeführt.
Der Vorteil dieser Ausführungsform ist , dass die Sekundärstärke nicht direkt zu hohen Alkalikonzentrationen ausgesetzt wird, wodurch eine vorzeitige Quellung der Sekundärstärke zu verhindern.
In einer bevorzugteren Ausführungsform des Verfahrens der Erfindung ist die Zugabe von Alkali und Stärke in mindestens zwei Stufen durchgeführt.
In einer Ausführungsform des Verfahrens gemäß der Erfindung in einem ersten Schritt hergestellt wird, mit einem Trägerteil 2-9% des Gesamtstärkegehalts von der Stärke zusammen mit Wasser und Alkali, bis die gesamte Stärke Mischen noch nicht gelatiniert werden.
In einer Ausführungsform des Verfahrens gemäß der Erfindung in dem ersten Schritt der Alkaligehalt in dem Trägerabschnitt typischerweise weniger als 2/3 der Gesamtmenge erforderlich, um eine Klebstoffzusammensetzung zu erhalten.
In einer Ausführungsform des Verfahrens gemäß der Erfindung in einem zweiten Schritt wird das Trägerteil mit einem Volumen Wasser verdünnt, um 60-85% des Volumens des Trägers entspricht.
In einer Ausführungsform des Verfahrens gemäß der Erfindung wird in der zweiten Stufe 50 bis 75% der zusätzlichen Stärke zugegeben.
In einer bevorzugten Ausführungsform des erfindungsgemässen Verfahrens nach dem dritten Schritt Borax zugegeben wird.
Der Vorteil dieser Ausführungsform ist, dass die verbesserte Anfangshaftung und reguliert sowohl Wassereinlagerungen und Penetrationsfähigkeit von Leim (Penetration).
Der Zweck der Erfindung wird erreicht , weiter durch mit einem hohen Gehalt an Trockensubstanz erhalten durch das Verfahren Stein - Hall Klebstoff Gestaltung oben beschrieben, wobei
- Der Klebstoff enthält 32 bis 45% native oder stabilisierte Stärke;
- Die Verhältnisträgerstärke beträgt und Sekundärstärke ist zwischen 1.50 bis 01.11 Uhr;
- Viskosität Klebstoff Bauer ist ab 21 bis 60 Sekunden;
- Die Alkalikonzentration im Klebstoff genügt, um einen SGP (Geliertemperatur von Stärke) in dem Bereich zu schaffen, von 45 ° C bis 53 ° C.
Vorzugsweise Stein-Hall Klebstoff mit hoher Trockensubstanzgehalt nach der Erfindung, die native oder stabilisierte Stärke wird aus Stärke von Getreide, Knollen oder Wurzeln erhalten.
Verfahren zur Herstellung von Klebstoffen Herstellung der erfindungsgemäßen besteht aus mehreren aufeinanderfolgenden Schritten:
im ersten Schritt ein Trägeranteil 2-9% des Gesamtstärkegehalt aufweist, durch die Stärke zusammen mit Wasser und Alkali, bis die gesamte Stärke Mischen noch nicht gelatiniert werden. Alkaligehalt in dem Trägerteil ist in der Regel weniger als 2/3 der Gesamtmenge erforderlich, um eine Klebstoffzusammensetzung zu erhalten;
beim nächsten Schritt wird das Trägerteil mit einem Volumen Wasser verdünnt, um 60-85% des Trägervolumens entspricht, gefolgt von der Zugabe von mindestens der Hälfte und höchstens 75% der zusätzlichen Stärke;
dann in einem nachfolgenden Schritt wird das verbleibende Alkali in verdünnter Form zusammen mit der verbleibenden Sekundär Stärke zugesetzt.
Hinzufügen der verbleibenden Stärke und Alkali können gleichzeitig oder nacheinander (schrittweise) durchgeführt. Wenn der Zusatz zur gleichen Zeit durchgeführt wird, dann müssen Sie nicht aussetzen die Stärke direkt ausgesetzt Laugen vorsichtig sein.
Während der schrittweisen Zugabe einer Mischung aus einer ersten und folgenden Stufen Alkali wird zuerst zugegeben, gefolgt von der Zugabe der restlichen Sekundärstärke. Schrittweise Zugabe von Alkali und Stärke wird vorzugsweise in zwei oder mehr Stufen durchgeführt.
Schließlich wird Borax zugegeben, wobei die Herstellung von Leim vervollständigt.
Klebstoffe mit hohem Feststoffgehalt bezogen auf Stein-Hall-Typs gemäß der Erfindung durch die folgenden Eigenschaften gekennzeichnet ist:
enthalten von 32 bis 45% native oder stabilisierte Stärke
das Verhältnis Trägerstärke und Sekundärstärke ist zwischen 1.50 bis 01.11 Uhr,
Bauer-Viskosität zwischen 21 Sekunden bis 60 Sekunden,
und die Alkalikonzentration im Klebstoff genügt, um einen SGP zwischen 45 bis 53 ° C zur Verfügung zu stellen
Die native oder stabilisierte Stärke kann aus Stärken von Getreide, Knollen oder Wurzeln gewonnen werden. Typische Beispiele sind zum Beispiel Stärke aus Mais, Weizen, Gerste, Kartoffel, Tapioka oder Arrowroot abgeleitet sind, einschließlich der Wachsstärken und Stärken auf die Art der amylosereiche beziehen.
Die stabilisierten Stärken in der Anmeldung genannten entsprechen Stärken ausgesetzt werden physikalische und / oder chemische Behandlung mit dem Ziel, Stärken zu erhalten, die weniger empfindlich sind, bei Umgebungs zu Alkali oder geringfügig höheren Temperaturen. Als Ergebnis werden sie zu unkontrollierten vorzeitige Quellung und / oder Gelatinierung nicht unterzogen.
Vorteil Stein-Hall-Klebstoffe mit hohem Feststoffgehalt der Erfindung und erhalten nach dem Verfahren der Erfindung ist, dass das Verfahren zu ihrer Herstellung, die Klebstoffe Verwendung von Fraktionen von Stärken Mediums mit niedrigerer Viskosität vermeidet weiterhin eine ausgezeichnete Lagerstabilität und sind durch geeignete Verarbeitungswerte gekennzeichnet Viskosität. Sie enthalten nur native oder stabilisierte Stärken. Darüber hinaus sind die fertigen Klebstoff mit hohem Feststoffgehalt zu geben, die gepumpt werden kann.
Die Erfindung wird weiter durch die folgenden Beispiele erläutert, die nicht als Einschränkung des Umfangs der Erfindung als solcher und ausgedrückt in den folgenden Ansprüchen ausgelegt werden.
Beispiel 1
Klebstoffe mit hohem Feststoffgehalt wurde wie folgt hergestellt.
Das Behältervolumen 2000 Liter erste Trägerfraktion wurde hergestellt. Daher 16 l NaOH-Lösung bei 30% (Gew. / Gew.) Wurde mit einer Dispersion, die 28 kg stabilisiert Weizenstärke und 650 l Wasser versetzt. Die Mischung wurde unter Verwendung eines Mischers mit hoher Scherung bei 1500 für 10 Minuten U / min gerührt, wobei die Stärke zu gelatinieren. Trägerstärke in der Fraktion war 3,25% der Gesamtstärkegehalt in dem Klebstoff (1:30 Verhältnis).
Im nächsten Schritt wird der Träger auf 550 l Leitungswasser zusammen mit 500 kg stabilisierter Weizenstärke und 3 kg Borax zugegeben. Alle zusammen bei 1500 U / min für weitere 5 Minuten gemischt.
Vor der Zugabe des restlichen Alkali und Stärke verbleibenden 12 l NaOH-Lösung bei 30% (Gew. / Gew.) Zuerst in 100 Liter Wasser verdünnt.
Danach wurde der Tank 37 l verdünnte Alkali, gefolgt von der Zugabe von 200 kg stabilisierter Weizenstärke zugegeben. Diese Mischung wurde 5 Minuten gerührt, bevor eine zweite Portion von 37 l Alkali und 138 kg Stärke hinzugefügt wird. Wieder wurde die Mischung kräftig gerührt. Abschließend, während der Leim Rühren der restlichen 38 l Alkali und 6,5 kg Borax hinzugefügt.
Die so erhaltene Klebstoffformulierung enthielt 40% (Gew.) Festem Stärkephase und setzten sich wie folgt:

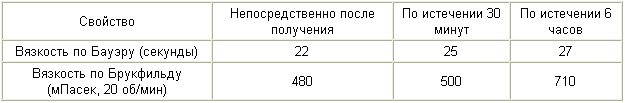

Der so erhaltene Klebstoff hatte die folgenden Eigenschaften:
SGP 47 ° C
Beispiel 2
Dieses Beispiel beschreibt einen Klebstoff, umfassend 40% (Gew.) Feststoffe Maisstärke. Die Sammlung von 1500 Liter in 440 Liter Wasser wurden 24 kg Maisstärke dispergiert. Zu dieser Dispersion wurden 12 kg NaOH-Lösung mit einer Konzentration von 33% zugegeben (Gew. / Gew.), Und die Mischung wurde unter Verwendung eines Mischers mit hoher Scherung für 12 Minuten bei 1500 U / min gerührt. Stärke in dem Trägerstoffanteil betrug 4,2% des Gesamtstärkegehalts in den Leim (Verhältnis 1: 24).
In der l Wasser nächsten Schritt 320 wurde durch Zugabe von 4,5 kg Borax und kräftigem Rühren zugegeben, gefolgt wurde für 3 Minuten durchgeführt. Danach wurde der Trägerstoffanteil auf 300 kg Stärke zugegeben und homogen darin dispergiert, indem für weitere 3 Minuten bei 1500 U / min gemischt wurde. Vor der Zugabe des verbleibenden Alkalis und Stärke dieser zusätzlichen Alkalianteil (10 kg 33% NaOH) wurden in 100 Liter Wasser verdünnt.
So wurden in dem Empfänger hinzugefügt 37 l Alkali verdünnt, durch Zugabe von 151 kg stabilisierter Maisstärke gefolgt und das Mischen wurde bei 1500 für 3 min U / min durchgeführt. Danach wurde das Alkali ein zweiter Abschnitt, gefolgt von 100 kg Stärke wurde durchgeführt und Dispersion gegeben. Abschließend unter Rühren die restlichen 35 l Alkali zusammen mit 4 kg Borax.
Somit enthält der sich ergebende Klebstoffzusammensetzung 40% (Gew.) Feststoff Stärkephase und bestand aus:
Die so erhaltene zeigte die folgenden Haftungseigenschaften:
SGP 48,5 ° C
FORDERUNGEN
-
Verfahren zur Herstellung von Stein-Hall-Klebstoffe mit hohem Feststoffgehalt einen einzigen Mischbehälter verwendet, mit den Schritten:
Medien durch den ersten Abschnitt der Stärkegelatinierung in dem Medium enthaltenden Teil des Alkali, die für den Klebstoff zu empfangen;
Verdünnung mit Wasser durch Zugabe des Trägers folgt, zumindest einen Teil des zweiten Teils der Stärke;
Zugeben des Restes des zweiten Teils der Stärke und der Rest des verdünnten kaustischen erforderlich, einen Klebstoff zu erzeugen.
Verfahren nach Anspruch 1, dadurch gekennzeichnet, daß die Zugabe des restlichen zweiten Teils der Stärke und Alkali wird schrittweise durchgeführt.
Verfahren nach Anspruch 2, dadurch gekennzeichnet, daß die Zugabe des restlichen zweiten Teils der Stärke und Alkali mindestens in zwei Stufen durchgeführt.
Verfahren nach einem der Ansprüche 1-3, indem in einem ersten Schritt ein Träger 2-9% der gesamten Stärke Stärke wird durch Vermischen der Stärke zusammen mit Wasser und Alkali, bis die gesamte Stärke hergestellt, die gekennzeichnet ist noch gelatiniert Willen .
Verfahren nach einem der Ansprüche 1-3, in dem in der ersten Stufe die Menge an Alkali im Träger gekennzeichnet ist in der Regel weniger als 2/3 der Gesamtmenge für den Klebstoff erforderlich.
Verfahren nach einem der Ansprüche 1-3, dadurch gekennzeichnet, dass der zweite Schritt mit einem Trägervolumen von Wasser verdünnt wird, um 60-85% des Volumens des Trägers entspricht.
Verfahren nach einem der Ansprüche 1-3, dadurch gekennzeichnet, dass der zweite Schritt von 50 bis 75% eines zweiten Teils der Stärke zugegeben wird.
Verfahren nach einem der Ansprüche 1-3, dadurch gekennzeichnet, dass das Ende des dritten Borax Schritt weiter zugegeben.
-
Stein-Hall Klebstoff mit hoher Trockensubstanzgehalt erhalten durch das Verfahren nach einem der Ansprüche 1-8, dadurch gekennzeichnet, daß es enthält
- von 32 bis 45% native oder stabilisierte Stärke;
- Stärkeverhältnis des ersten Teils und des zweiten Teils der Stärke 1.50 bis 1.11;
- Bauer hat eine Viskosität von 21 bis 60; und
- Alkalikonzentration im Klebstoff genügt, um die Stärke Gelierungstemperatur 45-53 ° C zur Verfügung zu stellen
Stein-Hall Klebstoff mit hohem Feststoffgehalt nach Anspruch 9, dadurch gekennzeichnet, daß die native oder stabilisierte Stärke aus Getreide, Knollen und Wurzeln erhalten wird.
Druckversion
Erscheinungsdatum 18.12.2006gg
Kommentare
im Auge kommentierte halten , dass der Inhalt und der Ton Ihrer Nachrichten , die Gefühle von echten Menschen verletzen können, Respekt und Toleranz gegenüber seinen Gesprächspartnern, auch wenn Sie Ihr Verhalten in Bezug auf die Meinungsfreiheit und die Anonymität des Internets, ändert ihre Meinung nicht teilen, nicht nur virtuell, sondern realen Welt. Alle Kommentare werden aus dem Index, Spam - Kontrolle versteckt.
