| Teil Heim
Produktion, Amateur Funkamateur Modellflugzeuge, Raketen- Nützlich, unterhaltsam |
Stealth - Master
Elektronik Physik der Technik Erfindung |
Raum Geheimnis
Erde Mysteries Secrets of the Ocean List Kartenausschnitt |
  |
| Verwendung des Materials ist für die Referenz (für Websites - Hyperlinks) zulässig | |||
Navigation: => |
Startseite / Technologie Markt / Aktuelle Modelle der Erfindung und / zurück / |
|
Erfindung
Russische Föderation Patent RU2112004
POLYMERZUSAMMENSETZUNG Heißschmelzkleber
Name des Antragstellers: Forschung und Produktion Abteilung für Schutz der Erdölgeräte und halten Reservoirdruck
Name des Erfinders: Galeev Rinat Gimadelislamovich [RU]; Shafagat Fahrazeevich [RU]; Zagiriv Magsum Mudarisovich [RU]; Ivan Kalachev [RU]; Stallions Eugene P. [RU]; Taziev Margazlyan Z. [RU]; Magalimov Abrek Fazliahmetovich [RU]; Litsov Nikolai Iwanowitsch [UA]; Khaziakhmetov Renat Saniahmetovich [RU]; Voyder Alexander Leongardovich [RU]
Der Name des Patentinhabers: Forschungs- und Produktionsabteilung des Schutzes der Oilfield Equipment und halten Reservoirdruck (RU)
Adresse für die Korrespondenz:
Startdatum des Patents: 1996.03.05
Die Harzzusammensetzung für das Schmelzmetalle, insbesondere für das Aufbringen der isolierenden Polymerbeschichtung, um Metallrohre. Heißschmelzklebstoff umfaßt Ethylen-Vinylacetat-Copolymer, einen anorganischen Füllstoff und Wachs. Die Zusammensetzung zusätzlich alkilfenolaminnaya oder Cumaron-Inden-Harz eingebracht, die die Konzentration des anorganischen Füllstoffs zu 30% oder mehr erhöht, saubere Zusammensetzung erhalten in wässrigen Medien und die Bedingungen der kathodischen Polarisation auf dem Metall mit hoher Hafteigenschaften an Metall und konserviert.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung betrifft das Gebiet der organischen Chemie, insbesondere auf Polymerzusammensetzungen , die als Schmelzkleber für Metalle, insbesondere die Beschichtung für die isolierende Polymerbeschichtung auf Metallrohren.
die Verwendung von Isocyanaten in den Klebstoffzusammensetzungen offenbart , auf Basis von Ethylen - Vinylacetat - Copolymer (EVA) (vgl. US Pat. Japan 47-518 N, Cl. C 09 J 3/14, 1972).
Die Zusammensetzung enthält, bezogen auf Gewicht.
h.:
Ethylen-Vinylacetat-Copolymer (EVA) - 100
Polyisocyanats - 0,5-10
Metallseifen - 0,1 -2,0
Jedoch haben solche Zusammensetzungen geringe Wasserbeständigkeit bei erhöhten Temperaturen von 50 bis 100 o C), die die Beschichtung 40 bis samootslaivaniyu führt - 50 Stunden.
Mehr zu der vorgeschlagenen Struktur schließen und funktionalen Zweck einer Zusammensetzung Schmelzklebstoff auf EVA - Basis (siehe. Av. St. USSR N 954256, Kl. B und 32 B 27/30, von 1981.04.22, die).
Die Zusammensetzung, in Gewichts-%) .:
Ethylen-Vinylacetat-Copolymer (EVA) - 93,0 bis 99,3
Paraffin - 0,2-2,0
Aerosil - 0,5-5,0
Jedoch weist diese Zusammensetzung eine geringe Haftung auf Metall Wert (0,3 bis 3,2 kg / cm) Haftung und geringe Wasserbeständigkeit der Beschichtung.
Nach 500 Stunden in Wasser bei 20 ° C Haftwert Einweichen sinkt auf 0,5 bis 1,0 kg / cm. Außerdem Wasserbeständigkeit von Beschichtungen auf die Adhäsion von EVA Zusammensetzungen auf Basis fällt dramatisch insbesondere in einem wässrigen Medium in Gegenwart von Metall auf der kathodischen Polarisation (Potential). Es ist unter diesen Umständen alle Rohre in ihren unterirdischen Verlegung und Betrieb sind.
Die Aufgabe der Erfindung zu schaffen umweltfreundliche Zusammensetzungen auf Basis von EVA, das in wässrigen Medien und kathodische Polarisation an dem Metall vorherrschenden hohen Hafteigenschaften an Metall und die Bedingungen aufweist.
Beschriebene Aufgabe wird durch eine Polymerzusammensetzung Schmelzklebstoff auf Basis von Ethylen - Vinylacetat - Copolymer , das einen anorganischen Füllstoff und ein Wachs erreicht.
Was neu ist, ist, dass es weiter alkilfenolaminnuyu oder Inden-Cumaron-Harz, im folgenden Verhältnis umfasst, wt%.:
Ethylen-Vinylacetat-Copolymer (EVA) - 20-60
Anorganischer Füllstoff - 30-70
Alkilfenolaminnaya oder Cumaron-Inden-Harz - 2-15
Paraffin - 1 - 10
Zur Herstellung von Zusammensetzungen unter Verwendung von EVA 12 enthaltend - 20% Vinylacetat - Gruppen, oder eine Marke von 11.306 bis 075 1150-375, mit einem Schmelzindex von 7,0-40 g / 10 min, einem Schmelzpunkt von 80 bis 100 o C.
Die vorliegende Zusammensetzung unterscheidet sich vom Stand der Technik dadurch, daß es enthält 30 bis 70% des anorganischen Füllstoffs (Ton, Kreide, Talk, etc.), und da die Wasserbeständigkeit des Verstärkers wird als Metall alkilfenolaminnuyu Polarisation oder Inden-Cumaron-Harz verwendet.
Studien Patent- und wissenschaftlichen Literatur haben gezeigt, dass eine solche Reihe wichtiger Funktionen, eine neue und bisher nicht genutzt, was wiederum führt zu dem Schluss, der technischen Lösung nach dem Kriterium der "Neuheit".
Die Verwendung eines hohen Anteil an anorganischem Füllstoff für polymere Klebstoffzusammensetzungen uns unbekannt. Einführung weißer als 70% anorganischer Füllstoff in der EVA erhöht die Haftung, sondern wirkt sich ernsthaft die physikalischen und mechanischen Eigenschaften der Zusammensetzung und macht es unmöglich, die industriellen Anlagen zu recyceln. Einführung Paraffin (GOST 23.683-89) als Weichmacher, erleichtert die Zusammensetzung die Verarbeitung auf herkömmlichen Industrieanlagen.
Es ist bekannt, daß alkilfenolaminnaya Harz ein Weichmacher (chemische Zusätze zu Polymeren Verzeichnis M: ... Chemistry, 1981 str.231) ist Gummiprodukte. Die Verwendung dieser Substanz als Verstärker in einer wasserdichten Klebemassen ist uns nicht bekannt. Daher gehen wir davon aus im Voraus, dass die Einführung von Polymer-Ton und Wachs in oktofora erforderlichen Konzentrationen führen hat eine hohe, wasserdichte Zusammensetzung nicht möglich ist.
Somit kann eine Klebstoffschicht Folienprodukte mit einer verbesserten Leistung der Haftung auf Metall und Wasserbeständigkeit bei einer kathodischen Metall Polarisation zu erhalten, vorgeschlagen, die erstmals eine Polymerzusammensetzung auf EVA mit hochgradiger additive anorganischen Füllstoff auf der Basis zu verwenden, Zusatzstoffe alkilfenolaminnoy oder Inden-Cumaron-Harze, die im wesentlichen sie unterscheiden von bekannt.
Darüber hinaus wird die polymere Zusammensetzung enthalten keine toxischen Substanzen und deren Fertigungstechnologie und die Technologie, auf die Metalloberfläche erfordert nicht die Verwendung von Lösungsmitteln anzuwenden. Folglich ist die vorgeschlagene Schmelzklebstoff umweltfreundliches Produkt, das von den bisher bekannten Polymerklebstoffe ein weiterer wichtiger Unterschied ist.
Das Wesen der vorgeschlagenen technischen Lösung wird durch Beispiel erläutert.

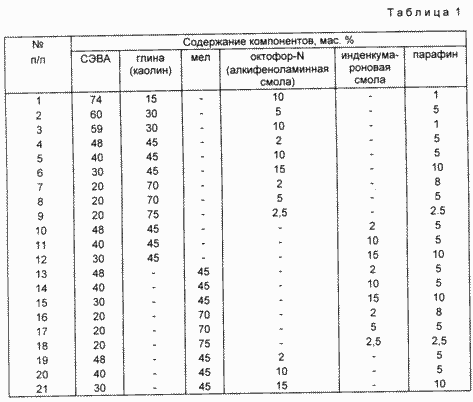

Beispiel. Nehmen Sie die EVA Marke 11306 - 075, alkilfelaminnuyu Harz oktofor-N TU 38-301-48-11-90 oder Inden-Cumaron-Harz, Kaolin-Ton nach GOST 28177-89 oder Kreide oder Talk, und Paraffin in Übereinstimmung mit GOST 23683-89. Laden dieser Kunststoffkomponenten in der Mischergranulierung Linie LGP-190 in den Verhältnissen in der Tabelle gezeigt. 1. Als nächstes, Homogenisieren und Granulieren der Zusammensetzung.
Bildung der Haftung wurde auf Stahl durchgeführt (St-H) Platten von 2 mm Dicke, 20 mm breit, 100 mm lang, bei einer Temperatur von 150 ° C für 3 min. Für die Versuche mit einer Filmdicke von 0,4 mm verwendet.
Ein Film auf ein erhitztes Substrat aufgebracht, dann bei dieser Temperatur gehalten, mit anschließendem Abkühlen auf Raumtemperatur nach unten. Die Anfangshaftung wurde einen Tag nach der Bildung des (der Trennungswinkel von 180 o C) gemessen. Wasserbeständigkeit wurde die Haftung bewertet , wenn bei 20 ° C 1000 Stunden lang Wasser ausgesetzt.

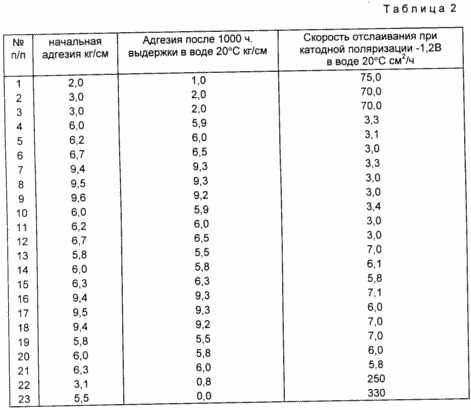

Tabelle. 2 zeigt die Parameter Anfangshaftung, Haftung nach 1000 Stunden Belichtung in Wasser bei 20 o C und bei einer Schälgeschwindigkeit von kathodischen Polarisation der Metallzusammensetzungen in Tabelle beschrieben. 1. Es ist ersichtlich, dass die Leistung wesentlich verbessert, indem der Anteil der anorganischen Füllstoffs erhöht wird. Beispielsweise wird die Anfangshaftung (Zusammensetzung 1) erhöht 2-9,4 - 9,6 kg / cm (Formulierung 7, 8, 9) 70-75% des Kaolin-Gehalt.
Es kann und zu erkennen, dass die erfindungsgemäße Zusammensetzung hat eine niedrige Geschwindigkeit (35 bis 45 - mal weniger) Delaminierung während der kathodischen Polarisation des Metall Last (3 bis 7 cm 2 / h), während der Prototyp hat eine Geschwindigkeit Schäl 250 cm 2 / h und industrielle sehvilena Zusammensetzung (N 23) 113-27 Marke (TU 6-05-041-960-88) beträgt 330 cm 2 / h. Durch dieses Heißschmelzkleber schälen nicht von dem Metall als Metall in Wasser unter normalen Bedingungen der Polarisation ab. Folglich kann die vorgeschlagene Polymerzusammensetzung verwendet werden, um eine Schutzkorrosionsbeständige Beschichtungen zuverlässig aufgrund der Stabilität seiner Eigenschaften zu schaffen.
Somit stellt die zusätzliche Verabreichung der Zusammensetzung alkilfenolaminnoy oder Inden-Cumaron-Harze, und die Konzentration des anorganischen Füllstoffs auf 30% erhöht oder mehr eine saubere Zusammensetzungen auf Basis von EVA, die eine hohe Haftungseigenschaften an Metall hat und in einem Wassermedium und kathodische Polarisation an dem Metall konservierten . Die Freigabe der vorgeschlagenen Zusammensetzung wird auf die industrielle Basis der NGO gemeistert "ZNOK und Peking."
FORDERUNGEN
Die Harzzusammensetzung Klebstoffschmelze auf Basis von Ethylen-Vinylacetat-Copolymer (EVA) einen anorganischen Füllstoff und ein Wachs enthält, dadurch gekennzeichnet, daß sie ferner alkilfenolaminnuyu oder Cumaron-Inden-Harz mit der folgenden Komponentenverhältnis aufweist, wt%.:
Ethylen-Vinylacetat-Copolymer (EVA) - 20-60
Anorganischer Füllstoff - 30-70
Alkilfenolaminnaya oder Cumaron-Inden-Harz - 2-15
Paraffin - 1 - 10f
Druckversion
Erscheinungsdatum 18.12.2006gg
Kommentare
Kommentar nicht vergessen , dass der Inhalt und der Ton Ihrer Nachrichten , die Gefühle von echten Menschen verletzen können, Respekt und Toleranz gegenüber seinen Gesprächspartnern, auch wenn Sie Ihr Verhalten in Bezug auf die Meinungsfreiheit ihre Meinung nicht teilen, und die Anonymität des Internets, ändert sich nicht nur virtuell, sondern realen Welt. Alle Kommentare werden aus dem Index, Spam - Kontrolle versteckt.
