Erfindung
Russische Föderation Patent RU2287001
Für Schmelz Kleben und Dichten

Für Schmelz Kleben und Dichten. KLEBER. Die Klebstoffzusammensetzung. Know-how. EINFÜHRUNG. PATENT. TECHNOLOGY.

Erfindung. Für Schmelz Kleben und Dichten. Russische Föderation Patent RU2287001

Name des Bewerbers: Geschlossene Aktiengesellschaft Scientific-Production Association "Stroypolimer" (RU)
Name des Erfinders: Khayrullin Ilnur Ilyasovich (RU); Ustyugov Olga (RU); Khayrullin Ilyas Karipovich (RU); Pomansky Marina Pawlowna (RU); Kutyrkin Igor V. (RU); Elena Mishchenko Ovseevna (RU); Schare Stanislav K. (RU)
Der Name des Patentinhabers: Geschlossene Aktiengesellschaft Scientific-Production Association "Stroypolimer" (RU)
Korrespondenzanschrift: 140093, Moscow Region, Dserschinski Str .. Tomilinskaya, 23, kv.28, II Khairullin
Startdatum des Patents: 2005.07.20

Die Erfindung betrifft Schmelzklebstoffe oder Hotmelt verwendet zum Verkleben oder germetizitsii Polyolefin Rohrleitungen, gazoneftetruboprovodov, elektrische Kabel, die die Knoten in der Kabelindustrie, für die Verklebung von Polymerdachmaterialien, Haushalt und anderen Industrien zu verbinden. Eine Aufgabe ist es, die erforderlichen physikalischen und mechanischen Eigenschaften zu liefern, wenn Polyolefingegenstände Bonden trudnoskleivaemyh Polymerbahnmaterialien auf verschiedenen Substraten einen weiten Temperaturbereich und einen zuverlässigen Betrieb der Produkte, die unter alternierenden zyklischen Beanspruchungen. Das Problem wird dadurch gelöst, daß der Kleber Ethylen-Vinylacetat-Copolymer umfaßt - eine Mischung aus Ethylen-Vinylacetat-Copolymer mit einem Vinylacetat-Gehalt von 10-14 Gew% Ethylen-Vinylacetat-Copolymer mit einem Vinylacetat-Gehalt von 21-24 Gewichts-%, oder Ethylen-Vinylacetat mit einem Vinylacetat-Gehalt .. Einheiten von 26-30 Gew%, bezogen auf sie jeweils von 1: 2 bis 1: 4, Klebrigkeitsmittel - eine Mischung aus Kolophonium oder seine Derivate mit einem Kohlenwasserstoffharz in einem Verhältnis von 1 :. 0,5 bis 1: 2,0 bzw. Plastifizierungsmittel und optional Stabilisator und Füllstoff.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft Hotmelt oder Klebstoffe, Schmelzen zum Verkleben von verschiedenen Oberflächen (Polymermaterialien und Produkte, Metalle, Glas, Holz, Textilien, Papier, etc.) verwendet werden, und bezieht sich insbesondere auf eine Band Klebstoffe Schmelzen zum Verkleben eingesetzt und Abdichten der Rohre Polyolefine bei ihrer Herstellung und Montage für die Verklebung von polymeren Dachmaterialien, Kleb- und Dicht Montage elektrische Kabelverbindungen in der Kabelindustrie, für den Korrosionsschutz von Gas, Wasser, Öl, etc.

Schmelzklebstoffe sind thermoplastische Kunststoffe genannt, verwandelt sich in plastischen Zustand, wenn sie erhitzt und wieder erstarren, wenn sie abgekühlt. Die am häufigsten gefundenen Schmelzklebstoffe auf Basis von Ethylen-Vinylacetat-Copolymeren mit einem Vinylacetat-Gehalt von 15 bis 40 Gew.%. Sie haben eine gute Haftung auf vielen Substraten gut verträglich sind mit anderen Komponenten von Klebstoffen haben Klebrigkeit größten und Frost. Um die Haftungseigenschaften der Schmelzklebstoffe in dem injizierten Harz in einer Menge von 35-45 Gew.% Verbessern. Schmelzklebstoffe auf Basis von EVA-Copolymere sind gut gebundene Aluminiumfolie, Kraftpapier, Polyethylen, aber die meisten haben keine hohe Wärmeformbeständigkeit, Zähigkeit und Haftung auf den meisten Substraten unter strengen Bedingungen von Materialien und Produkten gebunden (D.A.Kardashov A. P.Petrova, "Polymer-Klebstoffe", Chemistry, 1983, s.95-96).

Um die Verarbeitungs- und Leistungseigenschaften in den Heißschmelzklebstoffe auf Basis von EVA-Copolymere, verschiedene Additive eingeführt verbessern.

Von RU 665 701, 10.01.1996, bekannt Schmelzklebstoff auf Basis von Ethylen - Vinylacetat - Copolymer 10-30% Vinylacetat - Gruppen, wobei die Zugabe eines Haftadditiv enthält (Klebrigkeitsmittel - Kolophonium, Glycerinester von Kolophonium), Weichmacher (Dibutylphthalat, Dioctylphthalat, Dioctylsebacat, Paraffin), und daß die Haftung an verschiedenen Materialien zu verbessern und die Wärmeaktivierungstemperatur weiter hinzugefügt Polyethylenoxid mit MM reduzieren 750,000-1.000.000.

Die sich ergebende Klebstoff kann bei einer Temperatur von 130-150 ° C. Wenn eine wärmeempfindliche Klebebänder mit einer Oberflächenschicht unterzogen volgovinilom auf die Papierunterlage aufgetragen werden; Wärmeempfindliche Papierband bei 80-100 ° C und klebte an der Oberfläche verschiedener Substrate aktiviert. Haftpapier liefert eine Schälfestigkeit von Stahlband 0,35-0,55 kg / cm, Aluminium 0,39-0,45 kg / cm Polyethylen 0,35-0,41 kg / cm. Jedoch kann dieser bekannte Klebemittel nur zum Verkleben der Polymerfilmmaterialien in der Möbelherstellung, Papier und Karton in der Druckindustrie und für die wärmeempfindliche Klebeband und Markierungsanwendungen verwendet werden.

Aus RU 2112005, 1998.05.27 andere bekannte Schmelzkleber , umfassend Ethylen - Vinylacetat - Copolymer mit einem Vinylacetat - Gehalt von 5-24 Gewichts-%, Butadien-Styrol - thermoplastisches Elastomer, der Glycerinester von Kolophonium (Klebrigkeitsmittel), ein Stabilisator (z. B. 2,2-Methylen - (6-tert-butyl-4-methylphenol)), die zusätzlich Paraffin und Terpenöl eingebracht werden. So wie EVA-Copolymer, es enthält EVA-Copolymer mit einem Vinylacetat-Gehalt von 10-14%, oder EVA-Copolymer mit einem Vinylacetat-Gehalt von 21-24% aufweist. Dieser Kleber ist jedoch für den Einsatz in der Druckindustrie bei der Herstellung von Bücher bestimmt durch Klebebindung und sorgt für Langlebigkeit der Klebeverbindung von Buchblöcken.

Schmelzklebstoffe werden zur Herstellung von Klebebändern verwendet. Typischerweise wird in diesem Fall umfassen sie die folgenden Komponenten: ein Bindemittel (die meisten Elastomere) tack Mittel (Kolophoniumderivate und Terpenharz), einen Weichmacher, einen Stabilisator, ein Antioxidationsmittel; am häufigsten für solche Klebstoffe, Ethylenvinylacetat-Copolymere verwendet. Klebeband ist ein Material, das aus einer Basis und einer klebrigen Klebstoffschicht. Die Basis mit verschiedenen Filmmaterialien (Polyethylen, Cellophan, PVC, Folie, Papier, Stoff, Gummi, Kunststoffverbindungen). Die Substratoberfläche vor dem Auftragen des Klebstoffes kann durch chemische, mechanische Behandlung, etc. aktiviert werden. bei der Herstellung von Klebebändern, um haftenden Klebeband zu vermeiden, ist in einer Rolle duplizieren die Klebstoffschicht Polymerfilm oder Papier gewickelt ist. Heißschmelzkleber auf ein Substrat durch Extrusion aufgebracht werden, das Schmelzwalzenverfahren, Sprühen durch eine Düse extrudierte Monofilamente aus Klebstoff auf das Substrat (D.A.Kardashov, A.P.Petrova, "Polymer adhesives", Chemistry, 1983, s.97,145 -146).

Aus der SU 1147732, 30.03.1985 Schmelzklebstoff für die Herstellung von Klebebändern , die Styrol-Butadien - thermoplastisches Elastomer, flüssige carboxyl-Butadien - Kautschuk, Polyisobutylen mit niedrigem Molekulargewicht mit dem MM bekannt 10000-20000, Ethylen-Vinylacetat-Copolymer mit einem Vinylacetat-Gehalt von 17-33%, Klebrigmacher (Kolophonium und seine Ester, Polyterpenharze, Phenolformaldehydharze, kumaronindenovye Harz), Weichmacher (Ester der Phthal- und Sebacinsäure). Dieser Klebstoff hat Widerstand gegen Dampf verbessert, Salznebel und polymere Beschichtungen, sondern auch eine hohe Haftleistung ist aber in erster Linie für die Kennzeichnung und Verpackung Geräte, Gegenstände und Geräte entwickelt. Kleber wird bei 200 ± 10 ° C gleichmäßig auf Papier oder anderen Substraten durch Extrusion aufgebracht und das Trennpapier schützen.

Aus SU 523.925, gewalzten 1976.11.30 bekannten temperaturempfindlichen Spleißen aus Material eines Verstärkungssubstrats mit einem Copolymer aus Vinylacetat mit Dibutylmaleinat beschichtet und mit einem oder zwei Seiten ferner mit einer Schicht aus Polyvinylalkohol in Wasser leicht löslich beschichteten samoskleivaniya Materialrolle, jedoch zu verhindern, dies ist nur ein Klebstoffmaterial in typographischen Industrie für die Verklebung von Klischees und Stereotypen.

Von SU 747 870, 1980.07.15 bekannt Klebstoff für Klebebänder mit einem Polyethylensubstrat, soll gazoneftetruboprovodov und zu Hause zu isolieren. Lehm enthält niedermolekulare Polyisobutylen mit hohem Molekulargewicht Polyisobutylen, Butylkautschuk, Haftzusatz (Klebrigkeit Mittel - Glycerinester von Kolophonium, Polyterpenharze, FSF, Pitch 101 "K") und das Kondensationsprodukt metilsilantriola fenilsilantriola und das Lösungsmittel (ein Gemisch aus Benzin und Toluol). Der Klebstoff weist eine gute Haftung und Kohäsionseigenschaften, sondern bezieht sich auf toxische Produkte und Brandgefahr aufgrund der Anwesenheit in ihrer Zusammensetzung einer ausreichend großen Menge an Lösungsmittel, d.h. nicht anwendbar Klebstoffe zu schmelzen, was ihre Verwendung einschränkt.

Aus SU 861.380, 1981.09.09 Klebstoff in dem Ausschuss für die Herstellung von Papier für Klebebänder und Polymermatrix , die Ethylen - Vinylacetat - Copolymer mit einem Vinylacetat - Gehalt von 11-45 Gew%, die Haftadditiv (Klebrigkeitsmittel) bekannt ist -. Gemisch aus Kolophonium und Glycerin - Ester Kolophonium, Weichmacher - Dioctylphthalat, und möglicherweise ein Antioxidans (neozon A oder E, Hydrochinon, piragallol). Der Klebstoff hat eine gute Adhäsions- und Kohäsionseigenschaften, sondern ist in erster Linie für die Kennzeichnung und Markierung in dem Bahnmaterial Bonding-Prozess bestimmt, der Behälter abgedichtet wird.

Gemäß der technischen Wesen und erzielte Ergebnis für die beanspruchte Erfindung ist der nächste Stand der Technik oben Schmelzklebstoff für die Herstellung von Klebebändern (Kleberollenmaterial) in SU 1.147.732 beschrieben.

Eine Aufgabe der beanspruchten Erfindung ist es, die erforderlichen physikalischen und mechanischen Eigenschaften bereitzustellen , wenn Polyolefingegenstände Bonden trudnoskleivaemyh Polymerbahnmaterialien auf verschiedenen Substraten einen weiten Temperaturbereich und einen zuverlässigen Betrieb der Produkte , die unter alternierenden zyklischen Beanspruchungen.

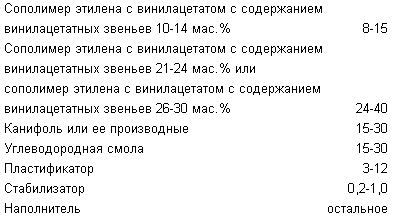

Die angegebene technische Aufgabe wird dadurch gelöst, daß ein Schmelzkleber Ethylen - Vinylacetat - Copolymer umfaßt und einen Weichmacher Klebrigmacher enthält, als polymeres Bindemittel Mischung aus Ethylen - Vinylacetat - Copolymer mit einem Vinylacetat - Gehalt von 10-14 Gew.% Ethylen - Vinylacetat - Copolymer mit einem Vinylacetat - Gehalt von . 21-24% oder ein Copolymer mit Vinylacetat Ethylen mit Vinylacetat-Gehalt von 26 bis 30 wt%, um sie in Bezug jeweils von 1 :. 2 bis 1: 4, die eine Klebrigkeit Mittelgemisch wie Kolophonium oder Derivaten davon mit einer Kohlenwasserstoffharz in Bezug auf von 1: 0,5 bis 1: 2,0, bzw., und zusätzlich einen Weichmacher, einen Füllstoff und einen Stabilisator in dem folgenden Verhältnis der Komponenten in Gew%.:

Für Schmelz Kleben und Dichten

Heißschmelzklebstoff gemäß der Erfindung enthält verschiedene Kolophoniumderivate (kavnifoli Ester, hydrierte oder disproportionierte Kolophonium) als Kolophoniumester wie Glycerinester von Kolophonium; Als Kohlenwasserstoffharze, beispielsweise Cumaron-Inden-Harz, Polyterpenharz, verschiedene aliphatische und aromatische Petroleumharze, als Weichmacher - oligomere (niedrigem Molekulargewicht), Gummi, wie beispielsweise Polyisobutylen mit MM 5000-20000, Paraffin, Dibutylphthalat, dioktiftalat, Dioctylsebacat; als Füllstoff - Kreide, Ruß, Titandioxid, Zinkoxid, Aerosil; als Stabilisatoren, beispielsweise vom Phenoltyp-Stabilisatoren, wie 2,2'-Methylen - (6-tert-butyl-4-methylphenol, 4,4'-gerganoksy verschiedenen butilidenbis (2-tert-butyl-5-methylphenol), N-Phenyl- -N-isopropyl-n-phenylendiamin und andere sein.

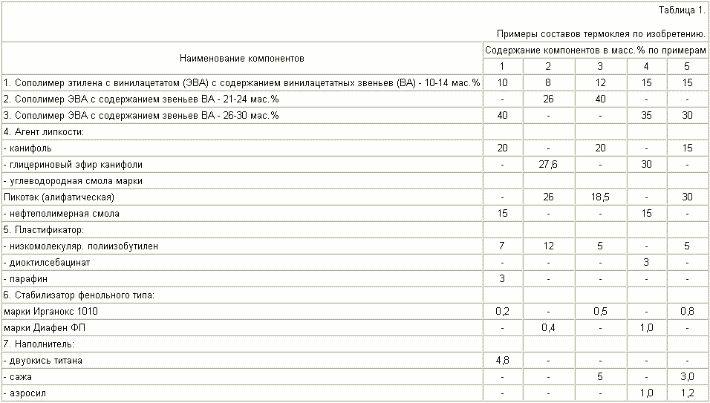

Hotmelt hergestellt beispielsweise durch die folgende Technik. Das vorgewärmte auf 135-150 ° C Mischer mit Z-förmigen Rührer wird mit einer Mischung aus einem Harzester oder einem Kohlenwasserstoffharz, einem Weichmacher und einem Stabilisator beschickt. Nach dem Schmelzen wurde die Klebrigkeit Mittel in den Mischer mit einer Mischung aus Ethylen-Vinylacetat vorgelegt und für 40-50 Minuten gerührt, um eine homogene Mischung zu erhalten. Weiterhin zugegeben für 20-30 Minuten mit dem Mischer und den Inhalt des Mischers Füllstoffe weiter gerührt. Tabelle 1 zeigt Beispiele von Zusammensetzungen der Heißschmelzklebstoff der Erfindung, und Tabelle 2 zeigt die wichtigsten physikalisch-technischen Eigenschaften und Leistung.

Für Schmelz Kleben und Dichten

Für Schmelz Kleben und Dichten

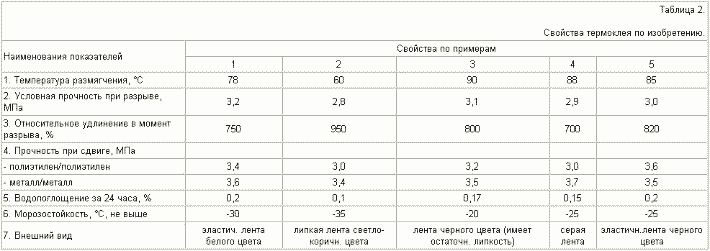

Der hohe Grad an Zuverlässigkeit der Verklebung mit Heißschmelzkleber nach der Erfindung und Abdichten des Gegenrohranordnung wurden bei einer schnellen Beurteilung der Leistung Kupplungen bei wechselnden zyklischen Belastungen bestätigten die Anforderungen der europäischen Norm EN 489 zu erfüllen.

Belastungstests wurden in einem Sandkasten, simuliert das Auftreten einer Rohrleitung unter der Erde in einer Tiefe von 2,5 m bei einer zyklischen Kupplungsbewegung in einer Sandschicht mit einer Amplitude von 50 mm / min durchgeführt.

Clutch Proben widerstanden mindestens 1000 Testzyklen, die auf die geforderten 30 Jahre Dienst Wärmeleiter entspricht. Weitere Tests zeigten, dass die Kupplung ihre Integrität von mehr als 5000 Zyklen beibehält.

Unten ist ein Beispiel für die erfindungsgemäße Schmelzklebstoff als Klebeband für die Isolierung eines Wärmeleiter Materialverbindung der Anwendung.

Die Pipeline besteht aus Stahlrohr - einen Kern und eine äußere Schale aus linearem Polyethylen, wobei der Raum zwischen dem mit Polyurethanschaum isoliert ist.

Wärmeschrumpfbare Kopplung von Strahlung vernetztem Polyethylen ist an der äußeren Kunststoffschale montiert vor dem Schweißen des Stahlrohrs. Dämmarbeiten nach Beginn der Schweißqualitätskontrolle von Stahlrohr.

Auf der Oberfläche des äußeren Kunststoffmantel auf beiden Seiten der Verbindungsstelle aufgrund der Restklebrigkeit Hotmelt geklebte Band der Erfindung. Die Ränder der Schrumpfschlauch milden Flamme Gasbrenner bei einer Temperatur von 115-130 ° C Zur gleichen Zeit aufgrund des Schmelzens Hotmelt erfolgt gleichzeitig Bonden und Siegelnaht. Leckage wird durch Formen der Verbindung mit Druckluft erzeugt.

Nach der Kupplung Schrumpfung, Verkleben und Abdichten der Docking-Station Schnittstelle Isolierung wird durch Gießen in den Raum unter den Hülsen Mix Schaumkomponenten hergestellt. Die Einfüllöffnung ist geschlossen Ausflußpfropfen. Nach dem Härten wird der Schaum Ablassstopfen entfernt und der Einfüllöffnung ist mit Kunststoff-Stopfen verschlossen. Bereit Isolierstoß ist tonnenförmig.

FORDERUNGEN

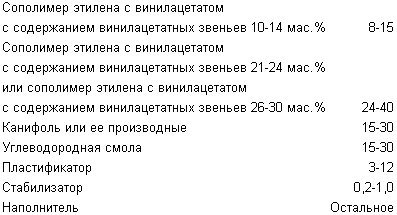

Heißschmelzklebstoff zum Verkleben und Abdichten, umfassend ein Ethylen-Vinylacetat-Copolymer, Klebrigmacher, einen Weichmacher, dadurch gekennzeichnet, daß sie eine Mischung aus Ethylen-Vinylacetat-Copolymer mit einem Gehalt Vinylacetat enthält von 10-14 Gew.% Ethylen-Vinylacetat-Copolymer mit einem Vinylacetat-Gehalt von 21-24 % oder Ethylen-Vinylacetat-Copolymer mit einem Vinylacetat-Gehalt von 26-30 Gew%, bezogen auf den jeweiligen 1: .. 2 bis 1: 4, einem Gemisch Klebrigkeitsmittel wie Kolophonium oder Derivaten davon mit einer Kohlenwasserstoffharz in einem Verhältnis von 1: 0,5 bis 1: 2,0 bzw. und einen Füllstoff und Stabilisator im folgenden Verhältnis weiter, wt%.:

Druckversion
Erscheinungsdatum 18.12.2006gg
