Teil Heim Produktion, Amateur Funkamateur Modellflugzeuge, Raketen- Nützlich, unterhaltsam	Stealth - Master Elektronik Physik der Technik Erfindung	Raum Geheimnis Erde Mysteries Secrets of the Ocean List Kartenausschnitt
Verwendung des Materials ist für die Referenz (für Websites - Hyperlinks) zulässig

Erfindung
Russische Föderation Patent RU2107081
Kleber Klebeband

Des Namens des Antragstellers: Open Joint Stock Company "Truboizolyatsiya"; Noskov Victor K .; Viktor Ivanovich Vermieter; Nina Nikitina
Name des Erfinders:. Noskov VK; Pomeshchikov VI. NN Nikitina
Der Name des Patentinhabers: Open Joint Stock Company "Truboizolyatsiya"; Noskov Victor K .; Viktor Ivanovich Vermieter; Nina Nikitina
Adresse für die Korrespondenz:
Startdatum des Patents: 1995.12.19

Die Erfindung bezieht sich auf die Chemie von Polymeren, insbesondere Klebstoffe für Klebebänder auf Basis von Polyvinylchlorid (PVC) plastifizierte Filmmaterialien und können in der Automobil- und anderen Transporteinrichtungen für Kabelisolierungen von elektrischen Geräten verwendet werden, Dichtungsdrahtbündel.

Der Zweck der Erfindung - Erhöhung der Haftfestigkeit und Hitzebeständigkeit nekleevoy Anschlussfläche (Rückseite) von PVC - Band. Klebebänder, umfassend Klebe Polyacrylharz, ein Weichmacher, ein Klebeharz, einen Füllstoff, ein Lösungsmittel. Die Klebstoffzusammensetzung wird auf der Basis von PVC mit Walzverfahren aufgetragen, gefolgt von Trocknen des Klebefilms. in den Klebstoff neu ist die Anwesenheit Oligodienuretanepoksida PDI-ZAK, die die Qualität der Isolierung der Verdrahtung mit nakleevoy Oberfläche durch Erhöhen der Festigkeit adgkzionnogo Verbindungsband, die Lebensdauer der Isolierung der elektrischen Anschlüsse durch die Verbesserung der Wärmebeständigkeit der Klebeverbindung nekleevoy Oberfläche aus der Formulierung von Klebe knappen Chloroprenkautschuk ausgeschlossen verbessert.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf die Chemie von Polymeren, Klebstoffen, zur Herstellung von Klebebändern auf plastifizierten Materialien PVC Folie auf Basis gedacht und kann in Kraftfahrzeugen und anderen Fahrzeugen für die Drahtisolierung von elektrischen Geräten verwendet werden, Drahtbündeln Dichtungs, Kanäle , durch die die elektrische Leitung passieren zu schließen. Die Fähigkeit des PVC - Klebeband eine abgedichtete und zuverlässige Isolation hängt von der Qualität des Klebers auf das PVC - Substrat aufgebracht zu schaffen.

Die Hauptanforderungen für den Klebstoff sind:

• die Fähigkeit, eine starke Klebeverbindung Klebeband auf der Rückseite (nekleevoy) Klebeband zur Verfügung zu stellen, sofern spiralförmig elektrisch gewickelt;
• Speichern Sie diese Eigenschaft nach der Einwirkung von hohen Temperaturen ⁽¹⁰⁰ ° C).

Bekannte PVC Isolierband, wobei der Klebstoff perchlorvinyl Harze umfasst, Weichmacher, Additive erhöhen Klebrigkeit (natürliche Kolophonium) Lösungsmittel [1].

Betriebserfahrung hat , dass auf dem Substrat verliert Hafteigenschaften beschichtet bei Temperaturen oberhalb von ⁺⁵⁰ o C PVC Klebstoff gezeigt, was zum Verlust der Isolationserhalt und eine Verringerung der Lebensdauer.

Bekannte PVC Klebeband Firma "Gareks" (Italien) [2].

Die maximale Betriebstemperatur des Klebebandes ⁺⁸⁰ o C.

In der Nähe der technischen Wesen der Erfindung ist ein Klebeband PVC Isolationstyp - 70 für VAZ [3], der Klebstoff, der die folgende Zusammensetzung aufweist.

Ein Nachteil des bekannten Klebebandes ist eine geringe Festigkeit Klebverbindung an der Rückseite (nekleevoy) Seite des Bandes sowohl bei Raumtemperatur als auch bei erhöhter ⁽⁺¹⁰⁰ o C).

Die Erfindung zielt darauf ab , Festigkeit und Wärmebeständigkeit der Klebeverbindung nekleevoy Oberfläche (Rückseite) des PVC - Band zu erhöhen.

Diese Aufgabe wird dadurch gelöst, daß der Klebstoff Polyvinyl-Harz enthält, einen Weichmacher (Di-2-ethyl-geksilftalat, Tricresylphosphat), additive erhöhte Klebrigkeit (rosin natürlichen, synthetischen Petroleumharz, Füllstoff (Kreide, Talk), ein Lösungsmittel (Butylacetat, Ethylacetat) umfasst Oligodienuretanepoksid hinaus PDI ZAC im folgenden Verhältnis, wt%.:

• Polyvinyl - Harz - 25-28
• Weichmacher - 22-26
• Das Additiv, das die Klebrigkeit (natürliches Harz, Erdölharz) erhöht - 8-10
• Der Füllstoff (hydrophobe Kreide, Talkum) - 0,5-5,0
• Oligodienuretanepoksid PDI ZAK - 3-6
• Lösungsmittel (Butylacetat, Ethylacetat) - Andere

Verwendete Zusammensetzung in dem Klebstoff PDI polidienuretan oligodienuretanepoksid wird ZAC mit Epoxidgruppen terminiert.

Eine vergleichende Analyse mit dem Prototyp ermöglicht es uns zu dem Schluss , dass die vorgeschlagene Zusammensetzung des Klebstoffs aus dem bekannten Vorhandensein einer neuen Komponente unterscheidet, nämlich einem niedermolekularen Stempel PDI-ZAK. Analyse von bekannten Zusammensetzungen von Klebstoffen für PVC - Klebebänder für die Isolierung von Drähten elektrischer Geräte verwendet, zeigte , daß die vorgeschlagene Zusammensetzung des Klebstoffs von der bekannten Einführung einer neuen Komponente unterschiedlich ist, nämlich Stempel polidienuretanovogo PDI-ZAK. Damit erfüllt die vorgeschlagene technische Lösung das Kriterium der "Neuheit". Die Komponenten , die die bekannten Klebstoffe bilden keine Haftung auf der Rückseite des Bandes zur Verfügung stellen, die in der vorgeschlagenen Lösung beobachtet wird, nämlich eine deutliche Erhöhung der Festigkeit der Klebeverbindung mit der Oberfläche nekleevoy unter normalen Bedingungen und nach der Einwirkung von erhöhter Temperatur ⁽¹⁰⁰ ° C ). Somit wird die neue Komponente zu den Hafteigenschaften der neuen befestigt, die, dass die beanspruchte Lösung für das Kriterium "significant differences" schließen lässt. Für die experimentelle Überprüfung der beanspruchten Zusammensetzung von 11 Mischungen wurden Klebesubstanz hergestellt.

Herstellung von Klebstoff an einem Ankermischer, ummantelt. PDI ZAC kautschuk in Ethylacetat gelöst und die berechnete Menge zusammen mit dem Lösungsmittel, wurde in den Mischer gegeben. Dann wurde es zerkleinert Kolophonium (Petroleumharz) heruntergeladen. Die Komponenten wurden 3 Stunden lang gemischt. Die hergestellte Lösung wurde portionsweise über 1 Std., Perchlorovinyl beladene Harz wurde das Gemisch 3 h lang gerührt. Und dann in einem Mischer geladen und Weichmachergemisch für 1 weitere Stunde gerührt. Die Gesamtkochzeit 8 h Klebstoff. Schicht auf Klebstoffschicht auf dem PVC - Substrat wurde unter den folgenden Bedingungen auf einer speziellen Maschine durchgeführt:

in den Zonen des Trocknungskanals Temperatur

1. 30 - 40 ^{o C}

2. 50 - 65 ^{o C}

3. 45 - 55 ^{o C}

4. 30 - 40 ^{o C}

5. = 5,7 m / min.

Die Klebstoffschicht 70 ± 5 g / m ^2.

PVC - C70 - 68,5 Gewichts-% DOP - 28,5 Gew ..: PVC - Substrat wurde nach einem Rezept % Calciumstearat - 1,5 Gew. % Bleisilikat - 1,1 - 1,2 Gew. % Dye - 0,5 Gew. %.

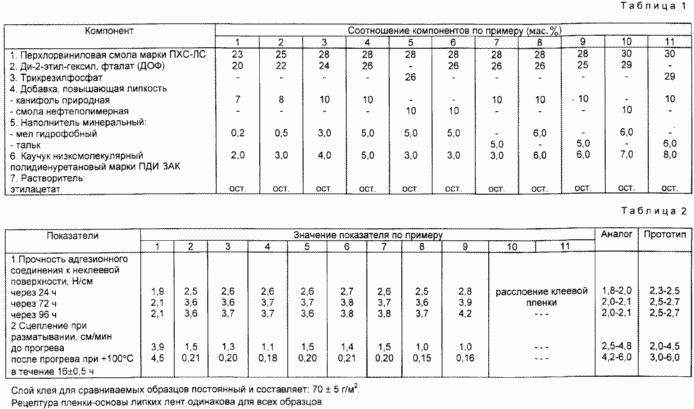

Aus der Tabelle. 1 , daß die vorliegende Klebstoffzusammensetzung (S. 2-9) hat eine viel höhere Haftungseigenschaften, die als der Prototyp auf einem höheren Niveau andauern, sowohl bei Raumtemperatur und nach der Exposition gegenüber erhöhten Temperaturen ⁽⁺¹⁰⁰ o C) :

1. Die Stärke der Klebung an der Oberfläche nekleevoy Bildung nach 24 Stunden von 2,5-2,8 H / cm Breite zu der des Prototyps ist 2,3-2,5 H / cm; (Tabelle 2, Pos . 1) unten für Proben von Klebeband mit Klebstoff beansprucht es eine Erhöhung dieses Indikators, und nach 72 Stunden, sein Wert ist 3,6-4,2 H / cm. der Prototyp für den gleichen Zeitraum auf dem Niveau von 2,5-2,7 H / cm geblieben.

2. Der Wert der Leistung Haftung beim Abwickeln (Abrollen Geschwindigkeit) nach der Belichtung Bandrollen bei ¹⁰⁰ o C für 16 Stunden betrug 0,5 0,15-0,21 cm / min; welche als die des Prototyps ist viel niedriger (3,0-6,0 cm / min) (Tabelle. 2 p. 2) , was anzeigt, dass die höhere thermische Stabilität des Klebebandes vorgeschlagen.

Die Verwendung der Erfindung wird verbessern:

1. Wiring Isolationsqualität durch die Stärke des Klebens Band mit nekleevoy Oberfläche zu erhöhen.

2. Elektrische Isolation Leben durch die Hitzebeständigkeit der Klebeverbindung nekleevoy Oberfläche zu verbessern.

3. Ausschließen aus der Formulierung knapp Chloropren-Kautschuk.

FORDERUNGEN

Das Haftmittel für PVC Klebstoff Isolierband aufgebracht , um die Verdrahtung in der Automobil- und anderen Transporteinrichtungen zu isolieren, mit: Polyacrylharz, ein Weichmacher, ein Additiv , das Haftvermögen verbessert, einen Füllstoff, ein Lösungsmittel, dadurch gekennzeichnet , daß sie umfaßt oligodienuretanepoksid weiter PDI ZAC den folgenden Komponentenverhältnis, wt . %:

• Polyvinylharzes - 25-28
• Weichmacher - 22-26
• Das Additiv, das die Klebrigkeit erhöht - 8 - 10
• Filler - 0,5-5,0
• Oligodienuretanepoksid PDI ZAK - 3 bis 6
• Das Lösungsmittel - Ostalnoeu

Druckversion
Erscheinungsdatum 11.11.2006gg

NEUE ARTIKEL UND VERÖFFENTLICHUNGEN
	Die Technologie der Herstellung von Kardangelenken für besvarochnogo, gewinde, besflyantsevogo Verbindungsrohrsegmente in Hochdruckleitungen (ein Video)
	Erdöl und Erdölprodukte Reinigungstechnologie
	Auf die Möglichkeit aufgrund der inneren Kräfte mechanisches System von beweglichen
	Glow Flüssigkeit in einem dünnen dielektrischen kanaloh
	Die Beziehung zwischen Quanten und der klassischen Mechanik
	Millimeterwellen in der Medizin. Ein neuer Look. IIM - Therapie
	Magnetmotor
	Die Wärmequelle auf der Basis von Einheiten nososnyh
