| Teil Heim
Produktion, Amateur Funkamateur Modellflugzeuge, Raketen- Nützlich, unterhaltsam |
Stealth - Master
Elektronik Physik der Technik Erfindung |
Raum Geheimnis
Erde Mysteries Secrets of the Ocean List Kartenausschnitt |
  |
| Verwendung des Materials ist für die Referenz (für Websites - Hyperlinks) zulässig | |||
Navigation: => |
Startseite / Technologie Markt / Aktuelle Modelle der Erfindung und / zurück / |
|
Erfindung
Russische Föderation Patent RU2108357
Kleber zum Kleben, Dichten und Imprägnierungen ...
Name des Bewerbers: Closed Joint Stock Company "Einzigartige Technologie für die Herstellung von Formen"
Name des Erfinders:. Kulikov GA; Verwandlungs IM. Akimov BA. Nikitin NL. GK Maltsev. Shebashova NM. Shebashov YN. Chesnokov IV
Der Name des Patentinhabers: Closed Joint Stock Company "Einzigartige Technologie für die Herstellung von Formen"
Adresse für die Korrespondenz:
Startdatum des Patents: 1996.10.08
Kleber zum Kleben und Dichten und Imprägnieren Verbindungen ihre thermische und mechanische Festigkeit zu verbessern. Das Klebharz umfasst epoksidianovuyu, Polyethylenpolyamin, modifiziertem 1,2-di (hydroxymethyl) - ortho-Carboran, Oligoamid Grade T-19 und Carbonyleisen.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung betrifft Zusammensetzungen auf Basis von holodnootverzhdaemym epoksidianovoy Harz mit Eisenpulver gefüllt, die zum Verkleben und Dichtungsmittel vorgesehen sind, Imprägnier- und Beschichtungskomponenten ihre thermische und mechanische Festigkeit der Reparatur und der Produktionsarbeit in Industrie und Haushalten zu verbessern.
Unter den bekannten Analoga durch ihre technischen Wesen und den übereinstimmenden Merkmalen am nächsten mit einer Zusammensetzung vorgeschlagen , die epoksidianovuyu Harz umfasst, das Härtungsmittel in Form einer Mischung aus modifiziertem Polyethylen Polyamin und Oligoamid Marke T-19 - Polykondensationsprodukt aus dimerisierten Fettsäuremethylester von Tallöl und Triethylentetraamin und Füllstoff - carbonyl Eisen (Patent RF N 2041894, Kl. C 08 L 63/00, 1995).
In dem Prototyp modifiziertes Polyethylen Polyamin - Additiv - Carboran - Derivate der allgemeinen Formel R 1 CB 10 H 10 CR 2 , wobei R 1 und R 2 - gleich oder verschiedene organische Substituenten. Somit R 1 - Wasserstoff, Acryl-, Alkyl, Alkenyl, Ether oder Ester, Säure und R 2 - Acryl, Alkyl, Alkenyl, Ether oder Ester, wobei die Säure in einer Menge von Teilen 0,06-100,0 100 Teile Epoxidharz.
Direkte Interaktion zwischen dem strukturellen und Aminen der Formel ortho-Carboran führt zu sukzessiven Ersatz von Wasserstoffatomen in der Carboran-Kern, Produkte mit unterschiedlichen Substitutionsgraden bilden, wobei die verschiedenen Materialien mit deutlich unterschiedlichen physikalischen und mechanischen Eigenschaften erhalten werden.
Die bekannte Zusammensetzung ist vielseitig, unterschiedliche Dienstmerkmale ermöglicht in Abhängigkeit von der Kombination der Komponenten und deren quantitative Gehalt und kann sowohl als Imprägnierungsmaterial, Klebstoff, Beschichtung und Strukturmaterial für das Spritzgießen und Form verwendet werden.
Somit als Additiv die Prototyp Polyethylenpolyamin-Derivate modifiziert sind, in Abmischung mit Carboran Polykondensationsprodukt aus dimerisierten Säure Leinöl und Sojaöl mit Diethylentriamin oder Tetraethylenpentamin sowie als Füllstoff injiziert Pulver verschiedener Metalle und Legierungen, Metallpulver und Fasern eingesetzt.
Die qualitative und quantitative Zusammensetzung der Inhalt der ausgewählten Anzahl der Bestandteile sind nicht in der industriellen Technik Vertrauensbereich optimiert, eine garantierte vorgegebene Wiederholbarkeit, Gleichförmigkeit wichtige Gebrauchseigenschaften des Materials, insbesondere Klebstoff, wie Wärmebeständigkeit, Beständigkeit, Adhäsion.
Gegenstand der Erfindung - die Schaffung von technologischen Klebstoff mit hoher Wärmebeständigkeit und Festigkeitseigenschaften.
Die erforderliche technische Ergebnis wird durch die in dem bekannten Klebstoff, epoksidianovuyu Harz Härter erreicht - ein Gemisch aus einem modifizierten Polyethylenpolyamin und Oligoamid Grade T-19 - Polykondensationsprodukt aus dimerisierten Fettsäuremethylester von Tallöl und Triethylentetraamin und Füllstoff - Carbonyleisen, als Härter Klebstoff umfaßt modifizierte Polyethylenpolyamin - Gemisch, das ein Reaktionsprodukt aus 16 Gewichtsteilen 1,2-di- (hydroxymethyl) -o-Carboran mit 100 Gewichtsteilen. Polyethylenpolyamin und Oligoamid Marke T-19, mit dem folgenden Verhältnis der Klebstoffkomponenten, Gewichtsteile Harz epoksidianovaya. 100; modifiziertes Polyethylen Polyamin 12-20; Oligoamide Marke T-19, 4-60; 350-450 Carbonyleisen.
Die Merkmale, die Qualität und Menge der Zusammensetzung wird die nicht-toxischen, technologisch bei der Verarbeitung und Anwendung des Klebstoffs bieten die erforderlichen technischen und betrieblichen Eigenschaften zu gewährleisten: Hitzebeständigkeit von mindestens 300 ° C, und erhöht in Bezug auf bekannte Haftung von Klebstoffen (Leimspur Scherfestigkeit).
Modifikation additive Polyethylenpolyamin 1,2-di- (hydroxymethyl) -o-Carboran in einer Menge von 16 Gewichtsteilen 100 Gewichtsteile. Polyethylenpolyamin hoher Haftung und Wärmebeständigkeit, da die neue Ergänzung der aktivste aller funktionellen Gruppen Carborane enthält.
Der Gehalt in der Klebstoffzusammensetzung von 1,2-di- (hydroxymethyl) -o-Carboran und Polyethylenpolyamin in einem Verhältnis von weniger als 16 bis 100, und verringert die Haftfestigkeit und Wärmebeständigkeit des Materials, und deren Verhältnis größer als 16/100, nicht die Gebrauchseigenschaften zu verbessern führt aber zu teuer carborane Mehrausgaben. Die untere Grenze des Gehalts an Carbonyleisen Zusammensetzung von 350 Gew. h. Identifizieren Sie ein Maß an Hitzebeständigkeit unter zyklischer Belastung Kleben.
Wenn der Gehalt an Carbonyleisen in einer Menge von mehr als 450 Gewichtsteile , Festigkeit der ausgehärteten Zusammensetzung Fallen, die die Herstellung zusätzliche Mischprobleme aufgrund zunehmender Viskosität.
Einführung der Zusammensetzung polietilenpoliamin- 1,2-di- (hydroxymethyl) -o-Carboran in einer Menge von weniger als 12 Gewichtsteile. verringert die Wärmebeständigkeit der Klebefuge.
Gehalt der Zusammensetzung polietilenpoliamin- 1,2-di- (hydroxymethyl) -o-Carboran mehr als 20 Gewichtsteile nicht die thermische Stabilität zu erhöhen und erhöht die Kosten von Verbrauchsmaterial, weist die Verbindung eine Verringerung der Festigkeit.
Inhalt der Zusammensetzung Oligoamid- Klasse T-19 in einer Menge von mehr als 60 Gew. h., Low-Tech , weil Klebstoff Aushärtezeit Anstieg über Tage.
Mit der Einführung der Marke Oligoamid T-19 in der Zusammensetzung weniger als 4 Gewichtsteile deutlich niedriger Haftfestigkeit auf ein Niveau, Klebstoffe Peers zur Verfügung stellt.
Der neue Modifikator Polyamin Polyethylen qualitative Zusammensetzung und quantitative Gehalt der Zusammensetzung der Inhaltsstoffe und optimiert experimentell arbeitete bei den Anlagewerten des Bereichs, eine beliebige Kombination davon liefert die gewünschten Merkmale und Eigenschaften des Klebstoffs vorgeschlagen.
Die vorgeschlagene Formel wird aus den beiden Bauteilen hergestellt.
Die erste Komponente - ein Bindemittel , - hergestellt durch Mischen epoksidianovoy Harz, GOST 10.587-84 mit Carbonyleisen, GOST 13.610-79 in einem Verhältnis von Gewichtsteilen 25/75.
Die zweite Komponente - Härter - hergestellt , indem ein vorgeformter polietilenpoliamin- 1,2-di- (hydroxymethyl) Mischen -o-Carboran mit Oligoamid Marke T 19 Standard - 2224- 249-09201208-93 mit Chargen Zugabe von Carbonyleisen in einem Volumen von 75 Gewichtsteilen .
Modifikation von Polyethylenpolyamin - Synthese durchgeführt wird , um eine chemische Reaktion , wenn sie mit 1,2-Di (hydroxymethyl) -o-Carboran gemischt, in einem Verhältnis von 100 \ 16:
Beispiel
Technologie der Herstellung der vorgeschlagenen Vortrocknung Leim versehen Carbonyleisen in einem Ofen bei 100-120 o C für 4-6 Stunden.
Der Mischer platziert 5 kg Harz ED-22, dann Portionen von 15 kg Carbonyleisen und rührt 2-3 Stunden bei 45-55 o C.
Der zweite Mischer wird an den gleichen Sequenzen gerührt und Modi Oligoamid 0,2 kg der Klasse T-19, 0,8 kg polietilenpoliamin- 1,2-di- (hydroxymethyl) -o-Carboran und 3 kg Carbonyleisen.
Anschließend werden beide Komponenten miteinander vermischt und der Klebstoff ist innerhalb von 40 Minuten zu verwenden.
Nach der Aushärtung (24 Stunden), wird der Klebstoff schrumpft nicht wesentlich, wird mechanisch bearbeitet.
Kleber in vitro hergestellt und über den gesamten Bereich der einzelnen Komponenten getestet.

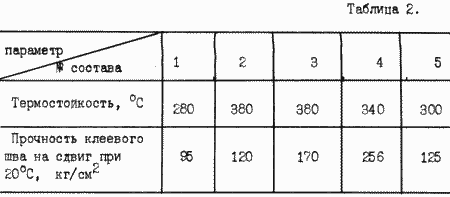

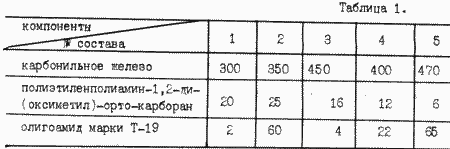

Tabelle 1 zeigt die typischen Klebstoffformulierungen vorgeschlagen und in Tabelle 2 - inhärent in diesen Zusammensetzungen physikalischen und mechanischen Eigenschaften.
Aus den Tabellen ergibt sich , daß der Epoxyklebstoff - Zusammensetzung in einem optimalen Verhältnis der Komponenten der thermischen Stabilität vorgeschlagen 340-380 o C (300 o C maximal für die bekannten kalthärte Klebstoffe, ähnliche Zusammensetzungen) und Haftungseigenschaften 1,5-2,5 mal höher bietet.
Vorgeschlagene Epoxidklebstoff geeignet zur Verwendung als Dichtungen, Versiegelungen, Kitt, strukturellen Kleben, Schutzfolien und Beschichtungen von Teilen und Produkten.
FORDERUNGEN
Klebstoff , umfassend epoksidianovuyu Harz Härter - Polyethylenpolyamin - Gemisch aus modifizierten und Oligoamid Grade T-19 -Produkt Polykondensation dimerisierten Fettsäuremethylester von Tallöl und Triethylentetraamin und Füllstoff - Carbonyleisen, dadurch gekennzeichnet, daß der Härter eine Mischung von modifiziertem Klebstoff Polyethylenpolyamin umfaßt darstellt ein Reaktionsprodukt aus 16 Gewichtsteilen 1,2-di- (hydroxymethyl) -o-Carboran mit 100 Gewichtsteilen Polyethylenpolyamin und Oligoamid Grade T-19, mit dem folgenden Verhältnis von Klebstoff Komponententeile :
- Epoksidianovaya Harz - 100
- Das modifizierte Polyethylenpolyamin - 12-20
- Oligoamid- Klasse T-19 - 4 - 60
- Carbonyleisen - 350 - 450p
Druckversion
Erscheinungsdatum 31.10.2006gg
Kommentare
Kommentar nicht vergessen , dass der Inhalt und der Ton Ihrer Nachrichten , die Gefühle von echten Menschen verletzen können, Respekt und Toleranz gegenüber seinen Gesprächspartnern, auch wenn Sie Ihr Verhalten in Bezug auf die Meinungsfreiheit ihre Meinung nicht teilen, und die Anonymität des Internets, ändert sich nicht nur virtuell, sondern realen Welt. Alle Kommentare werden aus dem Index, Spam - Kontrolle versteckt.
