Erfindung
Russische Föderation Patent RU2189896
Vorrichtung zur Verarbeitung cabochons von Halbedelsteine
Name des Antragstellers: Kaliningrad State Technical University
Name des Erfinders:. Tilipalov VN; Peretyatko SB. Akimov SS. Aleschkewitsch VV
Der Name des Patentinhabers: Kaliningrad State Technical University
Korrespondenzanschrift: 236000, Kaliningrad, sowjetische Ave, 1, University of Technology, Patentabteilung, zav.patentnym L.A.Odnosum Abteilung.
Startdatum des Patents: 2001.01.03
Die Erfindung betrifft Vorrichtungen für Gegenstände komplexer Edelsteinen Handhabung. Die Vorrichtung umfasst einen festen Anschlag, Radantrieb Plattform Schleifen und einen Werkzeughalter auf ihm angebracht ist, um das Werkstück mit dem Kopierer zugeordneten Befestigungs. Letztere dient dazu, den Inhaber einer komplexen Bewegung auf einer bestimmten Bahn zu melden. Auf der anderen zusätzlichen Halter montiert Kopierern hergestellt austauschbar mit unterschiedlichen Profilen die Möglichkeit einer kontinuierlichen und Planetenbewegung um eine gemeinsame Achse und regelmäßige Interaktion mit einem feststehenden Widerlager. Peripherals abrzivnogo Bereich ein Profil aufweist, das das Profil der Spitze der Cabochons passt. Die Plattform ist in einer Ebene senkrecht zur Stirnfläche des Schleifrades beweglich ist. Die Erfindung verbessert die Leistung und die Funktionalität des Gerätes.
BESCHREIBUNG DER ERFINDUNG
Die vorliegende Erfindung bezieht sich auf den Maschinenbau, insbesondere für Geräte zur Verarbeitung komplexer Produkte aus Edelsteinen.
Eine Vorrichtung zur Verarbeitung Cabochons US - Patent 3420005, M. Cl. In 24 9/16, NKI 51-121, Appl. 1964.12.23, dem Tag der Erteilung des Patents 1969.01.07.
Diese Vorrichtung umfasst eine Plattform, Antriebsschleifscheibe und Werkstückhalter zum Befestigen, mit der Möglichkeit, verstärkt durch den Kopierer eine komplexe Bewegung zu begehen.
Wobei der Halter an dem Führungs fixiert montiert ist beweglich in einer Ebene senkrecht zur Halterachse. Die oben erwähnten Führungen sind mit der Plattform verbunden und angebracht zur Drehung um die Achse der Maschinenbasis, sondern auch senkrecht der Schleifscheibe an die Oberfläche in einer Ebene bewegt werden. Wie oben erwähnt, hat die Vorrichtung ein Paar von Nocken. Einer von ihnen, an einem Werkzeughalter angebracht ist, wobei der Schwerpunkt in Wechselwirkung setzt die Form der Produktbasis. Die zweite Form setzt den Kopierer Produkte oben.
Die bekannte Vorrichtung weist eine Reihe von Nachteilen, die wichtigsten davon ist die geringe Produktivität, die Verwendung von Handarbeit und begrenzte Verarbeitungsfähigkeit (nur Produkte von der gleichen Basisprofil).
Die Aufgaben, die sich die Autoren der vorgeschlagenen technischen Lösungen gesetzt haben , sind:
- Funktionalität erweitern, indem Sie gleichzeitig Produkte verarbeiten sie eine andere Form zu geben;
- Steigerung der Produktivität;
- Verringerung der Zahl der Operationen Handarbeit verwenden.
Geliefert technische Ergebnis wird durch die Vorrichtung umfassend eine Plattform, Schleifscheibe fahren, Halter für das Werkstück Befestigung, mit der Möglichkeit , verstärkt durch den Kopierer eine komplexe Bewegung der Begehung mit zusätzlichen Werkzeughalter vorgesehen ist , mit einer kontinuierlichen Planetenbewegung um eine gemeinsame Achse verstärkt und komplexe Bewegungen in einem bestimmten Bereich Halter Bewegungsweg verübt durch austauschbare Nocken reagiert damit, ein anderes Profil, mit festen Anschlag mit Schleifscheibenumfang hat ein Profil der Profilform cabochon Oberseite entspricht, und die Plattform in einer Ebene senkrecht zu der Stirnfläche des Schleifrades beweglich ist.
Der zusätzliche Betrag der Verarbeitung der Halter auf einer Maschine, während mehrere Arten von Produkten (Produkte mit Basen in verschiedenen Formen - Ellipse, Kreis, etc.) ermöglicht. Dies wird durch den Einbau von verschiedenen Halter austauschbar Nocken mit unterschiedlichen Profilen (zum Beispiel, wenn die Anzahl der Halter 4 kann mit 4 Arten von Produkten behandelt werden) erreicht wird. Die Verwendung von austauschbaren Nocken ermöglicht, falls erforderlich, zur Herstellung eines Produktes gehen (zB alle Werkzeughalter installiert Kopierern für die Grundform einer Ellipse), sondern auch den Anteil der Produkte zu variieren zu können (beispielsweise, wenn man vier der Halterung installiert werden, kann es geschehen: zwei Produkte mit der Form der Base - die Ellipse und eine auf der Basis Form - oval und rund).
Leistungssteigerung wird durch Einführung zusätzlicher Halter (4 oder mehr, abhängig von dem Diamant Raddurchmesser) erreicht. Verstärkte Haltevorrichtung so, dass sie alle eine gemeinsame Achse haben, um die sich kontinuierlich zu drehen. Dies führt zu der Tatsache, dass der Prozess der kontinuierlichen Verarbeitung (die Verarbeitung der Steinhaltern auf ein auf einem anderen zur gleichen Zeit entfernt die das fertige Produkt und die Installation des Werkstücks). Das Ergebnis ist eine Kombination der Haupt- und Hilfsverarbeitungszeit für die Produkte. Dies führt zu einer erhöhten Produktivität.
Um die Anzahl der Bewegungen zu reduzieren und die Formstruktur zu vereinfachen verwendet Schleifrad (Werkzeug) mit einem Umfang gestaltet entsprechend der Form der Produktpeaks. Dies würde die Verwendung des Mechanismus beseitigen bildet die Spitze zu verfolgen und nicht einführen zusätzliche formbildende Bewegungen.
Um die Höhe der cabochon Plattform einzustellen, auf der der Halter so konfiguriert ist, um in einer Ebene bewegen, die senkrecht zur Stirnfläche des Schleifrades.
Da alle der Halter kontinuierlich von dem Elektromotor dreht, und die cabochon von der Spitze des Kreises gelesen wird, wird der menschliche Aktion zur Vorbereitung der Installation und das Entfernen des fertigen Produkts reduziert.
Die Erfindung wird durch Zeichnungen veranschaulicht, wobei:

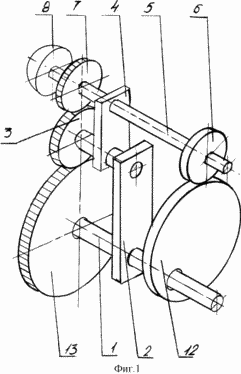

 1 - ein Diagramm eines Vorrichtungsposition |

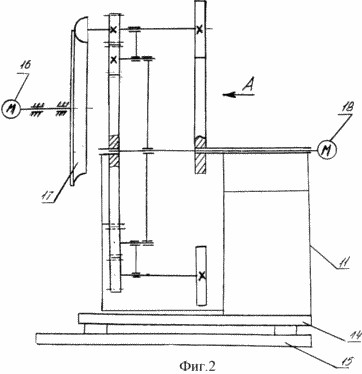

 Figur 2 - zeigt eine kinematische Diagramm der Vorrichtung |

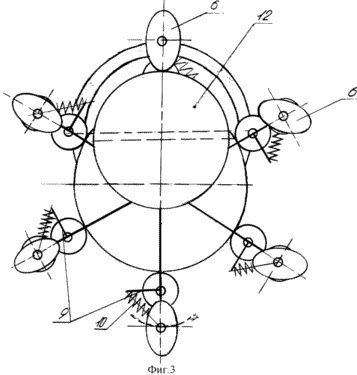

 3 - Ein Blick auf 2 | |
Im allgemeinen montierte Rotorwelle 1 Zahnstange 2, auf der die Getriebewelle 3. Auf der Ritzelwelle 3 Halterung 4 angebracht mit der Möglichkeit, eine Schaukelbewegung relativ zu der Ritzelwelle 3 in der Halterung 4 angebracht Halter 5, auf dem Flach Kopierers 6 montiert sind durchzuführen, und 7. Getriebe 5 Werkstückhalter 8 angebracht, die oszillierende Bewegung auf dem Stand zu setzen 2 montierten Halterung 9 (Abbildung 3), an dem eine Feder 10 befestigt ist (Fig. 3). Die Feder 10 und 5. Die gesamte Vorrichtung an der Halterung befestigt ist, auf einem Gestell 11 11 Rack-und 12 stoppen montiert sind und das Zahnrad 13 Gestell 11 befestigt ist auf einer Plattform 14 montiert ist, die auf der Plattform 15 (Basisgerät) angebracht ist. Auf der Plattform 15 ein Elektromotor 16, dessen Welle Schleifscheibe 17 an dem Umfang befestigt ist, unter dem gewünschten Produkt profiliert. Um festzulegen, wird die Bewegung des Werkstücks 8 auf der Rotorwelle 1 eines Elektromotors 18 montiert.
Die Vorrichtung arbeitet wie folgt:
Der Niederhalter ist 5 8. gesichert Wenn der Motor 16 die Schleifscheibe drehend angetrieben wird 17, und wenn der Motor 18 angetrieben, um die Rotorwelle 1 zusammen mit der Rotorwelle 1 zu drehen beginnt Zahnstange 2 und somit bewegt sich entlang der Welle-Zahnrad 13 zu drehen, Getriebe 3 und die auf das Zahnrad 7 übertragen Drehmoment, das den Halter 5, die flache Nocke 6 und das Werkstück in seine ursprüngliche 8. an einem bestimmten Teil der Bahn flachen Nocke 6 beginnt die Interaktion mit dem festen Anschlag 12, was im Frühjahr zurück dreht der suche nach 10 beginnt sich zu strecken und, Zustand die flachen Nocken 6 drückt gegen den stationären Ambosses 12 in ihrer Wechselwirkung tritt Aufgabe erforderlichen Bewegungen Halter 5 als Folge übertragen werden, von denen das Zahnrad 7 entlang des Wälzkreises des parasitären Ritzelwelle 3 Alignment Verschiebezahnrad 7 in Bezug auf Welle bewegen kann, -shesterni 3 und 5 Drehhalter bietet Job-Erzeugungspositionen (Ellipse, Kreis, etc.), lesen Sie die Führung an die Schleifscheibe 17.
Ist, um das Werkstück und das Entfernen des fertigen Produkts der Rotorachse der Welle 1 zu gewährleisten versetzt an der Motorwelle 16.
Der Fokus 12 ist so angebracht, dass die Trajektorie Aufgabe nur in dem speziellen Bereich (ein Verarbeitungsband) hat, ruhen auf dem Bahnverlauf konstant (flache Nocken 12 und den Anschlag 6 nicht miteinander in Wechselwirkung) gehalten.
Für die Produkt-Plattform 14 wird die Höhenverstellung beweglich in einer Ebene senkrecht zu dem Ende des Kreises.
An mehreren Positionen eingestellt Gerät (4 oder mehr), während auf dem Halter 5 in verschiedenen Positionen der flachen Nocke 6 variiert werden. Dies macht es möglich, mit verschiedenen Behandlungsprodukte Basisform (Kreis, Oval, Ellipse, etc.), aber die gleiche Höhe (wegen um den Umfang des Werkzeugs) gleichzeitig auf einer einzigen Maschine zu erzeugen. Notlauf Kopierer 6 austauschbar und ermöglicht eine Umstellung auf die Herstellung von Produkten mit einer Grundform und in Form der Veränderung der Prozentsatz der Produkte auf der Maschine gefertigt.
Erhöhen der Anzahl von Positionen, kontinuierliche Rotation um ihre gemeinsame Achse führt zu einem kontinuierlichen Verarbeitungsverfahren (die Verarbeitung der Stein auf einer Position zur anderen zur gleichen Zeit entfernt das fertige Produkt und die Installation des Werkstücks). Das Ergebnis ist eine Kombination der normalen Zeit (Zeit für die Verarbeitung des Produkts) und der Hilfszeit (Installation, Befestigung, Transport zum Bearbeitungsbereich). Dies führt zu einer erhöhten Produktivität.
Verwendung einer Schleifscheibe (Werkzeug) mit einem Umfang an die Form des Kopfproduktes gemäß ausgebildeten, führte zu einer Abnahme der Menge Bewegungen zu gestalten.
Die Verwendung eines speziellen Schleifscheibe und als ein Ergebnis der Tatsache, dass der Transport des Werkstücks, dessen Bearbeitung mittels Elektromotoren, menschliche Handlung durchgeführt wird, um die Installation und die Entnahme des fertigen Artikels Vorform reduziert.
Zusätzliche Qualität und Gerät können die Tatsache einschließen, die, im Gegensatz zu der Vorrichtung von US-Patent 3420005 Ausfall einer der Einträge nur zu einer Verringerung der Produktivität führen und nicht die Maschine zu stoppen.
FORDERUNGEN
Vorrichtung zur cabochons aus Halbedelsteine Verarbeitung, bestehend aus einem Antriebsrad Schleifen, Plattform darauf Werkzeughalter montiert dient zur Befestigung des Werkstückes, die mit der Nockenhalter komplexe Bewegung zu kommunizieren, dadurch gekennzeichnet, daß sie mit einem Fixfokus und zusätzliche Werkzeughalter und Nocken ausgerüstet ist, werden letztere aus austauschbar mit verschiedenen Profilen und die Möglichkeit einer kontinuierlichen Planetenbewegung um die gemeinsame Achse und periodisches Zusammenwirken mit dem festen Anschlag, wobei die komplexe Bewegung in einem bestimmten Teil ihrer Bahn zu dem Werkzeughalter in Verbindung mit an dem Werkzeughalter angebracht ist, hat der Umfang der Schleifscheibe ein Profil, das Profil des oberen Kissens übereinstimmt und die Plattform in einer Ebene mit der Stirnseite der Schleifscheibe bewegbar ist, senkrecht.
