| Teil Heim
Produktion, Amateur Funkamateur Modellflugzeuge, Raketen- Nützlich, unterhaltsam |
Stealth - Master
Elektronik Physik der Technik Erfindung |
Raum Geheimnis
Erde Mysteries Secrets of the Ocean List Kartenausschnitt |
  |
| Verwendung des Materials ist für die Referenz (für Websites - Hyperlinks) zulässig | |||
Navigation: => |
Startseite / Technologie Markt / Aktuelle Modelle der Erfindung und / zurück / |
|
Erfindung
Russische Föderation Patent RU2212380
Goldstone
Name des Antragstellers: Kochanova Alexandra
Name des Erfinders: Kochanova Alexandra
Der Name des Patentinhabers: Kochanova Alexandra
Korrespondenzanschrift: 398055, Lipezk, st. Moskau, 99, kv.112, A.V.Kochanovoy
Startdatum des Patents: 2001.06.04
Die Erfindung bezieht sich auf die Glasindustrie, nämlich Zusammensetzungen, Goldstone von Gläsern und können für dekorative Verkleidungsmaterialien und Schmuck verwendet werden. Das technische Problem der Erfindung ist es, die Mikrohärte und die mechanische Festigkeit zu erhöhen, die Farbskala erweitert, aventurine Wirkung verbessert durch die Einführung der Oxide B 2 O 3, Cu 2 O, TiO 2, K 2 über, Seltenerdoxide. Goldstone hat die folgende Zusammensetzung. %: SiO 2 28,969-49,835; TiO 2 16,33-20,0; Al 2 O 3 2,90-7,90; Fe 2 O 3 2,85-5,14; FeO 0,01-0,93; CaO 15,70-17,10; MgO 1,10-2,50; MnO 0,15-3,30; Na 2 O 4,00-6,00; K 2 O 1,00-3,00; P 2 O 5 0,43-0,86; Cr 2 O 3 0,91-5,00; Cu 2 O 0,01-2,00; B 2 O 3 0,10-2,00; La 2 O 3, 0,005 bis 0,01; CeO 2 0,001-0,005; Sm 2 O 3 0,002-0,01.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung bezieht sich auf die Glasindustrie, nämlich auf Zusammensetzungen und Verfahren zur Herstellung von Goldstone von Gläsern und können für dekorative Beschichtungsmaterialien, Schmuck verwendet werden.
Goldstone bekannt (1), in Gewichts-%.:
SiO2 - 58,3-65,0
Na 2 O - 17,0-25,5
CaO - 4,2-12,5
Al 2 O 3 - 0,1 bis 2,0
Cu 2 O - 3,5-8,0
P 2 O 5 - 0,1 bis 5,0
Glas hat eine Siedetemperatur von 1250-1400 o C, der Kochzeit von 1 Stunde Belichtungszeit von 1 Stunde Dauer der Wärmebehandlung der geformten Gegenstände 0,5-3 Stunden.
Der Nachteil dieses Glas ist die geringe mechanische Eigenschaften und eine schlechte Aventurin Wirkung.
Die am nächsten an der vorgeschlagen wird , ist Goldstone (2), umfassend in Gewichts%.:
SiO2 - 58,3-62,0
Al 2 O 3 - 4,1 bis 6,4
CaO - 6,0-20,5
MgO - 0,4 - 5,1
Fe 2 O 3 - 0,5 bis 1,8
Na 2 O - 0,5-5,5
Cr 2 O 3 - 3,3 bis 8,0
P 2 O 5 - 0,5 bis 3,5
Glas umfasst ferner ein Oxid aus der Gruppe, bestehend aus CoO, FeO, MnO, wt%.:
CoO - 2,0 - 6,0
FeO - 2,0 - 6,5
MnO - 2,6-6,8
Der Nachteil dieses Glas sind niedrig Herstellbarkeit, schwach Aventurin Wirkung.
Eine Aufgabe der Erfindung ist es, die mechanische Festigkeit und die Mikrohärte, Farbskala Expansion, Verbesserung aventurine Wirkung zu erhöhen.
Diese Aufgabe wird durch die Tatsache erreicht , dass Goldstone, einschließlich SiO 2, CaO, MgO, Al 2 O 3, MnO, Fe 2 O 3, P 2 O 5, Na 2 über, Cr 2 O 3, FeO, weiterhin B 2 O . 3, Cu 2 O, TiO 2, K 2 O, REE Oxiden im folgenden Verhältnis, wt%:
SiO2 - 28,969-49,835
TiO2 - 16,33-20,0
Al 2 O 3 - 2,9 bis 7,9
Fe 2 O 3 - 2,85 bis 5,14
FeO - 0,01-0,93
CaO - 15,7-17,1
MgO - 1,1 - 2,5
MnO - 0,15-3,3
Na 2 O - 4,0 - 6,0
K 2 O - 1,0-3,0
P 2 O 5 - 0,43 bis 0,86
Cr 2 O 3 - 0,91-5,0
B 2 O 3 - 0,1 bis 2,0
Cu 2 O - 0,01-2,0
CeO2 - 0,001-0,005
Sm 2 O 3 - 0,002-0,01
Die Einführung von TiO 2, K 2 O, Cu 2 O, Oxide von Seltenerdelementen trägt zu einem großen Bereich der metastabilen Phasentrennung, wo Prozesse der Keimbildung und Abscheidung von Kristallen sind, Anfärben nicht mischbaren Bereiche in allen Farben des Regenbogens, der auf dem Glas in Form von gefrorenen mehrfarbige Muster mit Scheinen befestigt ist crystal Cr 2 O 3, MnO, Cu 2 O.
Einleitung In 2 O 3 erhöht die mechanische Festigkeit, chemische Beständigkeit von Glas.
Einführung CuO fördert das Wachstum und den Verlust von großen Kristallen von Kupfer.
den Bereich der Farben zu erweitern das Glas Seltenerdoxide enthalten: die La 2 O 3, CeO 2, Sm 2 O 3, im folgenden Verhältnis:
La 2 O 3 - 0,005-0,01
CeO2 - 0,001-0,005
Sm 2 O 3 - 0,002-0,01
Glas wird durch eine herkömmliche Technik hergestellt: die Ladung innerhalb 0,5-1,0 Stunden bei 1350 bis 1400 o C aufgeschmolzen wird, bis 1300 o C zu reduzieren, 10 min Halten, Glühen des Glases bei 750 o C.
Glas kann von apatitenefelinovyh Erzaufbereitung Produkte, Feldspat Mineralien in Kombination mit granulierte Hochofen und Konverter, Ferro-Chrom-Schlacke gemacht werden.
Diese Gläser haben zufriedenstellende Eigenschaften, Koch- und Wärmebehandlungstemperatur von 1350 o -1300 o C, die Temperatur der sekundären Wärmebehandlung zur Entspanung 750 o C, die Wärmebehandlungszeit von 10 Minuten, nicht transparent, hat eine strukturierte Oberfläche und die Masse - gold, pink, grün Pailletten Größe 0,5-2,0 Mikron.

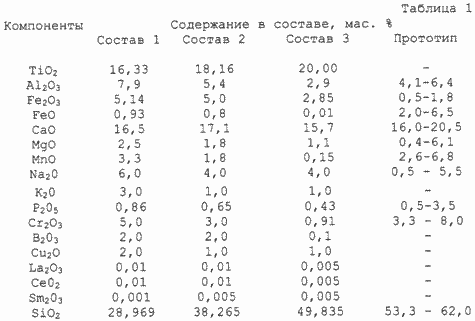

Tabelle 1 zeigt Glaszusammensetzungen Goldstone.

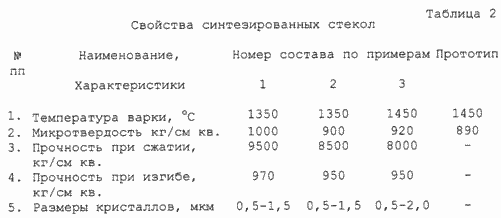

Eine Besonderheit angeboten von Goldstone Fenster sind hohe Festigkeitseigenschaften, bunter Entwurf mit Pailletten auf 0,5-2,0 & mgr; m (siehe. Tabelle 2).
QUELLEN VON INFORMATIONEN
1. AS 1058907, Kl. C 03 C 3/04.
2. AS 739.014, cl. C 03 C 3 / 097.0
FORDERUNGEN
Goldstone, bestehend aus SiO 2, Al 2 O 3, Fe 2 O 3, CaO, MgO, Na 2 O, P 2 O 5, Cr 2 O 3, FeO, MnO, dadurch gekennzeichnet, dass sie zusätzlich B 2 O 3 , Cu 2 O, TiO 2, K 2 O, Seltenerdoxide in dem folgenden Verhältnis, wt. %:
SiO 2 - 28,969-49,835
TiO 2 - 16,33-20,0
Al 2 O 3 - 2,90-7,90
Fe 2 O 3 - 2,85-5,14
FeO - 0,01-0,93
CaO - 15,70-17,10
MgO - 1,10-2,50
MnO - 0,15-3,30
Na 2 O - 4,00-6,00
K 2 O - 1,00-3,00
P 2 O 5 - 0,43-0,86
Cr 2 O 3 - 0,91-5,00
Cu 2 O - 0,01-2,00
B 2 O 3 - 0,10-2,00
La 2 O 3 - 0,005-0,01
CeO 2 - 0,001-0,005
Sm 2 O 3 - 0,002-0,01
Druckversion
Erscheinungsdatum 09.12.2006gg
Kommentare
im Auge kommentierte halten , dass der Inhalt und der Ton Ihrer Nachrichten , die Gefühle von echten Menschen verletzen können, Respekt und Toleranz gegenüber seinen Gesprächspartnern, auch wenn Sie Ihr Verhalten in Bezug auf die Meinungsfreiheit und die Anonymität des Internets, ändert ihre Meinung nicht teilen, nicht nur virtuell, sondern realen Welt. Alle Kommentare werden aus dem Index, Spam - Kontrolle versteckt.
