Russische Föderation Patent RU2169245
Gerät zu entfernen Eis von Traufe von Gebäuden und Bauwerken

DEVICE Eis von Traufe von Gebäuden zu entfernen. Eiszapfen entfernen. ENTFERNEN Eisdämmen von der Traufe, Dächer und Straßen. Know-how. EINFÜHRUNG. PATENT. TECHNOLOGY.

Erfindung. DEVICE Eis von Traufe von Gebäuden zu entfernen. Russische Föderation Patent RU2169245

Name des Antragstellers: Georgy Anisimov; Alexander Elgudzhevich Kokosadze; Jaroschenko Daniel G.
Name des Erfinders:. Anisimov GI; Kokosadze AE. Jaroschenko DG
Der Name des Patentinhabers: Georgy Anisimov; Alexander Elgudzhevich Kokosadze; Jaroschenko Daniel G.
Korrespondenzanschrift: 113105, Moskau, Warschau sh. 17, OAO "Orgenergostroy" Kopf. Abteilung OVNT Anisimov GI-29
Startdatum des Patents: 1999.05.26

Die Erfindung bezieht sich auf das Gebiet der Konstruktion, insbesondere auf eine Vorrichtung Eis von der Traufe von Dächern zu entfernen. Das technische Ergebnis der Erfindung ist es, die Wirksamkeit der Enteisung Traufe von Dächern zu verbessern. Die Vorrichtung zum Eis von den Traufen von Dächern von Gebäuden zu entfernen ist mit einem federbelasteten in die entgegengesetzte Richtung der Einwirkung mechanischer Impulse Stäbe, die einerseits mit einem elastischen Element zugeordnet ist, in Form eines linearen Wellenleiters, mechanisch von der Traufe des Daches entkoppelt und auf der anderen Seite - mit einer Quelle mechanischer Impulse, an der Halterung angebracht ist. Die Einführung der federbelasteten Stangen dürfen Kraftimpuls von der Quelle seiner Empörung über den linearen Wellenleiter konzentrieren, wodurch es Anfangsamplitude von Stromstörungen und Isolierung des Wellenleiters von der Traufe des Daches Erhöhung entlang des linearen Wellenleiter auf einer größeren Länge intern elastischen Schwingungen von dieser Leistung Störungen ermöglicht verteilt als die von bekannten Vorrichtung.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf das Gebiet der Technologie, die Eis oder Eiszapfen , die von den Traufen von Dächern von verschiedenen Gebäuden und Strukturen zu entfernen hilft. Dieser Bereich kann in der Richtung der Anwendung der Erfindung erweitert werden , um das Eis von den Oberflächen und Elementen des Flugzeugs unterliegt dieses Phänomen während des Fluges, Luftvorrichtungen und andere ähnliche Vorrichtungen, die Vereisung zu entfernen.

Eine Vorrichtung zum Eis von der Traufe von Gebäuden und Strukturen zu entfernen, auch entlang dem Gesims des beweglichen starren Elements angeordnet Eis angreifen [1].

Nachteilig bei der bekannten Vorrichtung die geringe Effizienz der Vorrichtung durch Vereisung der Vorrichtung entlang der Traufe des starren Elements und zusätzlich bewegen, seine Verwendung für Wolkenkratzern praktisch ausgeschlossen.

Der nächste in technischen Wesen ist eine Vorrichtung, um Eis von der Traufe von Gebäuden und Strukturen, einschließlich der Quelle mechanischer Impulse mit einem Knoten seiner Befestigung an einem Gebäude oder einer Struktur und dem elastischen Element angeordnet entlang der Traufe des Daches mit einer Quelle mechanischer Impulse [2] zum Entfernen.

Der Grund, dass die erforderliche technische Ergebnis verhindert zu erhalten, ist die geringe Effizienz der Auswirkungen des elastischen Elements auf dem Eis durch starre Befestigung des letzteren zur Traufe, wodurch Schwingungen in dem elastischen Element verblassen in der nahen Zone des Einflusses der mechanischen Impulsquelle angeregt. Darüber hinaus ist die Struktur Berg und auf dem Gesims des Daches gesetzt, dämpft mechanische Impulse von der Quelle, was die Wirksamkeit der Enteisung verringert.

Die Grundlage der Erfindung ist es durch die Erhöhung der Effizienz der Entfernung von Eis Geräte von den Traufen von Dächern von Gebäuden und Strukturen ein technisches Ergebnis zu erhalten, die durch die Einführung der Feder in die entgegengesetzte Richtung der Einwirkung mechanischer Impulse Stielen, einerseits verbunden mit einem elastischen Element in Form eines linearen Wellenleiters gelöst, mechanisch von dem Dach des Dach entkoppelt, andererseits - eine Quelle mechanischer Impulse eingestellt zu montieren.

Die Einführung der federbelasteten Stangen dürfen Kraftimpuls von der Quelle seiner Empörung über den linearen Wellenleiter konzentrieren, wodurch es Anfangsamplitude von Stromstörungen und Isolierung des Wellenleiters von der Traufe des Daches Erhöhung entlang des linearen Wellenleiter auf einer viel größeren Länge intern elastischen Schwingungen von dieser Leistung Störungen ermöglicht verteilt als in bekannten Vorrichtung [2].

Außerdem wird linear Wellenleiter als ein Metallprofil mit beliebigem Querschnitt ausgebildet, der für die Länge zwischen zwei benachbarten Stab Verankerungen unter Eis lasteten Zustand Steifigkeit der zulässigen Durchbiegung liefert.

Die linearen Wellenleiter-Konstruktionsmerkmal auf der geschätzten Länge des Wellenleiters eine stabile Ausbreitung elastischer Schwingungen sicherstellt.

Weiterhin muss die Größe des Spiels zwischen den mechanischen Entkopplung Traufe und dem elastischen Element durch die Amplitude eines linearen Wellenleiter mechanischen Schwingungen der Impulsquelle angeregt werden, wobei der Wellenleiter muß am Traufenrand in einer Zone intensiver Eisbildung befinden.

Der Spalt mechanische Entkopplung und Anzeige des linearen Wellenleiter Lage am Rand der Traufe ermöglicht die Beseitigung von Eis, beispielsweise in Form von Eiszapfen, an der Wurzel ihrer Ausbildung, so dass die Gefahr des Kontakts zwischen der schwingenden Oberfläche des Wellenleiters zur Traufe eliminieren.

Es ist durchaus sinnvoll, dass die Halterung an der Wand eines Gebäudes oder einer Struktur von außen oder innen installiert ist.

Die Einstellung der Befestigungseinheit erhöht die Steifigkeit des gesamten Systems in der Richtung der mechanischen Rückstoßimpuls, wodurch die Amplitude für lineare Wellenleitereffekte zu erhöhen.

und es ist sinnvoll, dass das Befestigungsstück aus als Rohr koaxial mit der Stange fest in der Gebäudewand befestigt ist und auf der gegenüberliegenden Seite eines linearen Wellenleiterhohlraum vorgesehen Halterung zur Montage der Quelle mechanischer Impulse zwischen einem federbelasteten Tauchkolben und einem Widerlager an dem Rohr befestigt.

Diese Lösung wird den Komfort der Wartung zu verbessern, sondern es ist auch möglich Impulsquellen von einem Hohlraum zum anderen zu installieren, wodurch die Länge der Traufe der behandelten Vorrichtung erhöht. Darüber hinaus besteht die Möglichkeit, eine Vielzahl von Gebäuden aus einem einzigen Gerät zu verarbeiten.

Eine andere technische Lösung ist, dass die Quelle mechanischer Impulse als planare Spule hergestellt wird Wirbelstrom und Impulsstromgenerator vorgesehen ist, elektrisch mit der Spule zwischen der Spule und dem Kolben und weiteren Satz Platte aus einem Material mit hoher Leitfähigkeit.

Dieses Design Quelle mechanischer Impulse mechanische Impulse von etwa einem Dutzend bis einigen Fraktionen von Mikrosekunden erzeugen, dass bei niedrigen Energiekosten Puls Produktion mehr Leistung entwickeln, um den linearen Wellenleiter zu treffen.

Schließlich Wirbelströme zwischen der Spule und Stab eine Wirbelstromspule Montage ist elektrisch mit der ersten Spule verbunden ist.

Diese Lösung wird die Effizienz des Überganges von elektromagnetischen Vorgänge in mechanische Energie zu erhöhen.

Letztlich wird das technische Ergebnis der Umsetzung der vorliegenden Erfindung gegenüber dem Stand der Technik deutlich die Leistung der Vorrichtung im Allgemeinen zu verbessern, ist in direktem Zusammenhang mit der Erhöhung der Effizienz der Entfernung des Eises von der Traufe. Darüber hinaus kann das Gerät auf verschiedene Arten von mechanischen Impulsquellen betrieben werden, einschließlich Magnetimpulssystem, Elektromagneten, Vibratoren, mechanische, pneumatische, Pulver und andere Arten von Batterien, und es ist sogar möglich, eine manuelle mechanische Stöße zu verwenden. Natürlich muss in jedem Fall gegen die Wirtschaftlichkeit, Effizienz und Produktivität Strippen Traufe Eis abgewogen werden.

DEVICE Eis von Traufe von Gebäuden zu entfernen. Russische Föderation Patent RU2169245

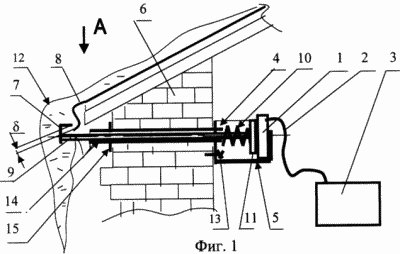

Fig. 1 zeigt einen Längsschnitt einer Vorrichtung Eis von der Traufe von Dächern von Gebäuden durch die Installation der Halterung an der Innenseite (Dachgeschoss) Seite der Wand zu entfernen.

DEVICE Eis von Traufe von Gebäuden zu entfernen. Russische Föderation Patent RU2169245

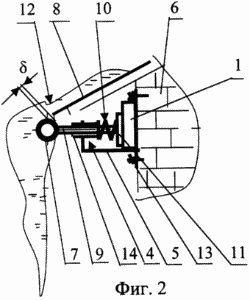

Fig. 2 - die gleiche Installation vor Ort durch die äußere Seitenwand zu befestigen.

DEVICE Eis von Traufe von Gebäuden zu entfernen. Russische Föderation Patent RU2169245

Fig. 3 zeigt eine Ansicht A der Fig. 1 und Fig. 2.

Vorrichtung zum Entfernen von Eis von den Traufen von Dächern von Gebäuden umfasst eine Quelle mechanischer Impulse 1 verbunden über das Kabel 2 an die Leistungseinheit 3 ​​und eingestellt in den Hohlraum 4, die Fixiereinheit 5, die starr an der Wand befestigt ist, 6 des Gebäudes oder der Struktur, das elastische Element als lineare gebildet Wellenleiter 7 entlang der Traufe des Daches 8 angeordnet und die Stangen 9 und welche Feder 10, welche die Stangen durch die Platte 11 zu der Quelle mechanischer Impulse 1. Stangen 9 aus dem anderen Ende schwenkbar oder starr an dem linearen Wellenleiter 7 gebildet aus einem beliebigen Metall verbunden sind, zeichnen Profil wie zum Beispiel Fig. 1 als eine Ecke und in Fig. 2 - Rohr, jedoch mit dem Zustand der Steifigkeit zulässige Durchhang über eine Länge l 1 und l 2 zwischen den Bindungen von zwei benachbarten Stangen 9 besitzen, wobei der Wellenleiter 7 ist mechanisch von der Traufe des Daches durch den Spalt entkoppelten Gleich einem Wert, der größer ist als die Amplitude der angeregten Schwingungen und gleichzeitig in einer Zone intensiver Eisbildung 12. Die Befestigungsvorrichtung 5 angeordnet Zeit wird mittels Bolzen 13 an der Gebäudewand mit der Außen 6 (Fig. 1) oder nach innen (Fig. 2) seitlich fest montierten und darüber hinaus mit einer Leitung 14 versehen ist, die bewegliche Stange 9 ist, und das Rohr selbst ist innerhalb der Wand oder von außen mittels eines Flansches 15 und auf der Innenseite befestigt - mit dem Befestigungsanordnung 5.

planare Spule Wirbelströme, und die Platte 11 ist aus einem leitenden Material oder einer zweiten Flachspule elektrisch mit dem ersten - zusätzlich als Generator von Impulsströmen, die Quelle mechanischer Impulse 1 so konfiguriert werden, die Energieversorgung 3 kann.

Wenn der kritische Wert von Vereisung, die für jeden einzelnen Fall, schalten Sie die Stromversorgung 3 gesetzt ist, und wenn er als Generator von Impulsströmen ausgelegt ist, dann sammelt es elektrische Energie und erreichen sie ein bestimmtes Niveau eine kurze Zeit wird durch das Kabel 2 mit der Quelle gespeist mechanische Impulse in einer Spule der Wirbelströme, in denen elektrische Energie in ein Magnetfeld umgewandelt wird, die mit einer Platte 11 mit hoher elektrischer Leitfähigkeit oder der zweiten Spule, beispielsweise sequentiell mit dem ersten und als Ergebnis einer scharfen Abstoßungsplatte oder eine zusätzliche Spule zusammenwirkt 11 aus Quelle mechanischer Impulse (Primärspule) 1. wiederum die Platte oder die zusätzliche Spule Ergebnisse in eine translatorische Bewegung gefederte Stange 9, die den linearen Wellenleiter 7 trifft, erregend elastische Schwingungen in dem letzten Element gezwungen. Diese Schwingungen ausbreiten auf die gesamte Länge des Wellenleiters, schütteln Sie das Eis mit sowohl des Wellenleiters ab, und mit Traufe 8. Nach Durchführung nützliche Arbeit Stange 9 wieder in seine ursprüngliche Position durch die Feder 10.

Bibliographische Angaben

  1. Antipenko AA Patent RF N 2096567, Kl. E 04 D 13/076, 13.03.96, die
  2. Levin IE Patent RF N 1638285, Kl. E 04 D 13/06, 24.02.89, die

FORDERUNGEN

  1. Vorrichtung zum Eis von der Traufe von Gebäuden und Strukturen zu entfernen, einschließlich der Quelle mechanischer Impulse mit einem Knoten seiner Befestigung an einem Gebäude oder einer Struktur und das elastische Element entlang der Traufe des Daches mit einer Quelle mechanischer Impulse verbunden befindet, dadurch gekennzeichnet, daß sie weiterhin mit einem federbelasteten in entgegengesetzter Wirkrichtung vorgesehen ist, mechanische Impulse Stäbe, die einerseits mit einem elastischen Element in Form eines linearen Wellenleiters verbunden sind, mechanisch von der Traufe des Daches entkoppelt, andererseits - c Quelle mechanischer Impulse, an der Halterung angebracht ist.
  2. Vorrichtung nach Anspruch 1, wobei die Wellenleiterleitung als Metallprofil mit beliebigem Querschnitt ausgebildet ist, der für die Länge zwischen zwei benachbarten Stab Verankerungen unter Eis lasteten Zustand Steifigkeit der zulässigen Durchbiegung liefert.
  3. Vorrichtung nach Anspruch 1, dadurch gekennzeichnet, daß die Menge der Abstand zwischen dem mechanischen Entkopplungs Traufe und dem elastischen Element muß durch einen linearen Wert für die Amplitudenschwankungen des Wellenleiters von der Quelle mechanischer Impulse angeregt werden, wobei der Wellenleiter muß am Traufenrand in einer Zone intensiver Eisbildung befinden.
  4. Vorrichtung nach Anspruch 1, dadurch gekennzeichnet, daß die Montageeinheit an der Wand eines Gebäudes oder der Struktur von außen oder innen montiert ist.
  5. Vorrichtung nach Anspruch 1, dadurch gekennzeichnet, daß die Halterung als Rohr koaxiale c Stange starr in der Gebäudewand fixiert ausgebildet ist und auf der gegenüberliegenden Seite eines linearen Wellenleiterhohlraum vorgesehen, um zwischen einem federbelasteten Plunger Befestigungs mechanischen Impulsquelle Installation und einem Widerlager an dem Rohr befestigt.
  6. Vorrichtung nach Anspruch 1, dadurch gekennzeichnet, dass die Quelle mechanischer Impulse als planare Spule Wirbelstrom vorgenommen wird und Impulsstromgenerator vorgesehen ist, elektrisch mit der Spule zwischen der Spule und den Wirbelströmen und der Stange festgelegt Platte eines hochleitfähigen Material hergestellt ist.
  7. Vorrichtung nach einem der Ansprüche 1 bis 6, daß zwischen der Spule und der Wirbelströme Stange gekennzeichnet eine Wirbelstromspule Montage elektrisch verbunden ist mit der Primärspule.
