Luft Wassergenerator


Ein Wassergenerator (im Folgenden als HW bezeichnet) dient zum Konzentrieren und Freisetzen von Wasser aus der Umgebungsluft.

Handlungsprinzip.

HS ist ein Pyramidenrahmen mit einem feuchtigkeitsabsorbierenden Füllstoff.

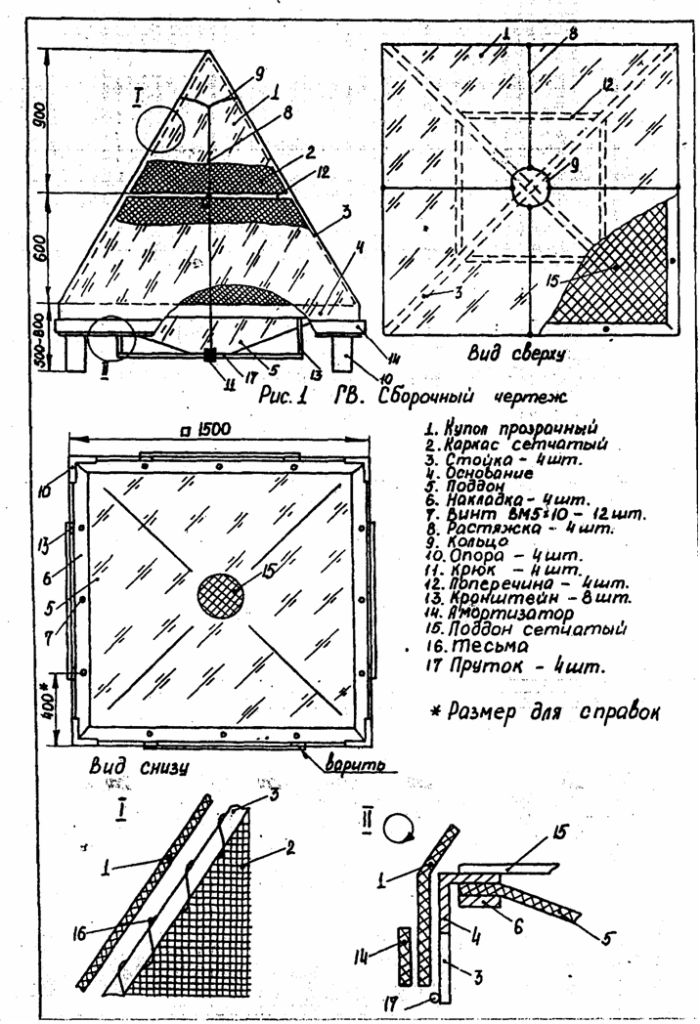

Der Pyramidenrahmen besteht aus vier Säulen von Posen. 3, an die Basis verschweißt pos. 4, aus einer Metallecke. Ein Metallgitter von Posen wird in den Raum zwischen den Ecken der Basis geschweißt. 15; von unten nach unten mit Hilfe von Pads pos. 6 befestigt die Kunststoffschale pos. 5 mit einem Loch in der Mitte.
Der Innenraum des Maschenrahmens ist dicht (jedoch ohne Verformung der Wände) mit feuchtigkeitsabsorbierendem Material gefüllt. Draußen ist eine transparente Kuppel mit Posen auf dem Pyramidenrahmen angebracht. I, die mit vier Dehnungsstreifen pos fixiert ist. 8 und Stoßdämpfer. 14.

GV hat zwei Arbeitszyklen: Aufnahme von Luftfeuchtigkeit durch einen Füllstoff; Verdunstung von Feuchtigkeit aus dem Füllstoff mit anschließender Kondensation an den Wänden der Kuppel.
Bei Sonnenuntergang wird die transparente Kuppel angehoben, um Luftzugang zum Füllstoff zu ermöglichen. Der Füllstoff nimmt die ganze Nacht Feuchtigkeit auf. Am Morgen senkt sich die Kuppel und wird mit einem Stoßdämpfer abgedichtet. Die Sonne verdunstet Feuchtigkeit aus dem Füllstoff, Dampf sammelt sich im oberen Teil der Pyramide, Kondensat fließt über die Wände der Kuppel auf die Palette und füllt den ersetzten Behälter durch das Loch darin.

Herstellung von heißem Wasser.

Die Vorbereitung für die Herstellung von HS beginnt mit der Sammlung von Füllstoffen.
Als Füllstoff werden Zeitungspapierausschnitte verwendet; Zeitungspapier sollte typografiefrei sein, um ein Verstopfen des entstehenden Wassers mit Bleiverbindungen zu vermeiden. Die Arbeit an der Papiersammlung wird viel Zeit in Anspruch nehmen, und während dieser Zeit werden die restlichen HS-Elemente hergestellt. Die Basis wird aus Metallecken mit den Abmessungen der Regale 35x35 mm geschweißt, von unten werden vier Stützen angeschweißt. 10 gleiche Ecken und acht Klammern pos. 13. Die Halterungen sind durch Stahlstangen pos. 17 930 mm lang. Durchmesser 10 mm.

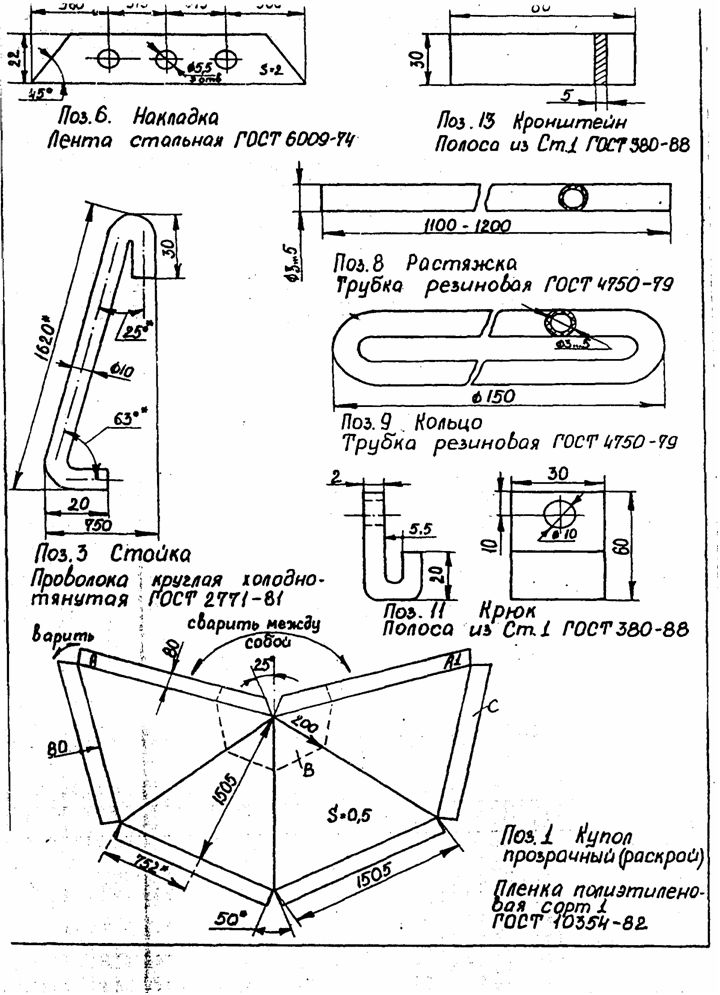

Über den Eckböden ist ein Metallgitter mit einer Maschenweite von 15x15 mm angeschweißt. Der Durchmesser des Drahtgeflechts beträgt 1,5-2 mm. Aus einem Stahlband werden vier Posenstreifen geschnitten. 6. Die Löcher mit einem Durchmesser von 4,5 mm werden durch die Löcher in den Pads in den Ecken der Basis gebohrt und das Gewinde für die Schrauben VM 5 wird geschnitten; Dann wird die Basis an der Stelle installiert, die für das Warmwasser im Garten, Garten usw. angegeben ist. Der Ort muss so gewählt werden, dass der Warmwasserbereiter nicht durch Bäume und Gebäude verdeckt wird. Nach Auswahl des Auflageortes wird der Untergrund mit Zementmörtel im Boden fixiert. Aus einem 2 mm dicken Stahlblech dürfen Stütznickel mit einem Durchmesser von 100 mm an die Stützen geschweißt werden. Danach werden nacheinander vier Gestelle so an die Ecken des Quadrats der Basis geschweißt, dass die Gestelle 30 mm lang sind und sich in der Mitte der Basis in einer Höhe von ungefähr befinden. Das Material der Querstangen ist das gleiche wie bei den Streben.
Dann wird eine Palette von Posen aus einer 1 mm dicken Kunststofffolie herausgeschnitten. 5; Die Kanten der Palette, die sich unter den Überzügen befinden, werden „verdreht, um den Befestigungspunkt zu verstärken. In der Mitte der Palette wird ein kreisförmiges Loch mit einem Durchmesser von 70 mm ausgeschnitten, um das Wasser abzulassen. Die Kanten der Löcher können auch durch Schweißen einer zusätzlichen Polyethylenauskleidung verstärkt werden.
Befestigen Sie anschließend die Gestelle des Maschenrahmens, bei dem es sich um ein feinmaschiges Fischernetz mit einer Maschenweite von 15 x 15 mm handelt. Das Netzwerk wird mit Hilfe eines Baumwollgeflechts aus einem Metallgitter an die Gestelle und die Kanten der Palette gebunden. so dass das Ryi-Netzwerk zwischen die Racks gezogen wird. Es ist auch ratsam, das Netzwerk an die Querstangen zu binden und das Innenvolumen der Pyramide in zwei Fächer zu unterteilen. Vor dem Binden des Netzes an das letzte Gestell werden die Fächer (von oben beginnend) des resultierenden Netzrahmens dicht mit zerknitterten Zeitungspapierresten gefüllt. Füllen Sie es so aus, dass innerhalb der Pyramide kein Freiraum vorhanden ist und der Vorsprung der Maschenwände minimal ist. Fahren Sie dann mit der Herstellung einer transparenten Kuppel fort. Es besteht aus Kunststofffolie, deren Schneiden gemäß der Zeichnungsposition erfolgt. 1 und ist mit einem Lötkolben auf den Ebenen A, A1 verschweißt. Die Naht sollte ohne Überhitzung hergestellt werden, damit das Polyethylen an der Schweißstelle nicht spröde wird.

Um eine Verletzung der Unversehrtheit der Kuppel an der Spitze der Pyramide zu verhindern, wird sie mit einer Art Plastikkappe - Fragment B gemäß der Zeichnungsposition - abgedeckt. 1. Nachdem zuvor Fragment B auf die Pyramide gelegt wurde, wird die Kuppel vorsichtig auf den Rahmen gesetzt. Nach dem Begradigen der Kuppel werden die Kanten der C-Ebenen zusammengeschweißt: Es entsteht eine Art „Umschlag“. Ein Ring aus Pos. 9 wird aus einem Gummischlauch hergestellt und auf eine Pyramide gelegt. Vier Verlängerungen mit Haken aus Pos. II werden an den Ring gebunden. Der Boden der transparenten Kuppel („Rock“) ist fest Es wird mit einem Stoßdämpfer an die Ecken der Basis gedrückt. Der Stoßdämpfer besteht aus einem 5000 mm langen und 50 mm breiten Gummibandring, der aus einem Gummiband besteht. In Abwesenheit von Polyethylen der erforderlichen Fläche für die Kuppel wird er aus mehreren Polyethylenfragmenten geschweißt.
Es wird empfohlen, zum Schweißen von Polyethylen einen 40-65 W-Lötkolben zu verwenden. In den xoTopotp-Stich ist eine Nut eingearbeitet. In der Nut auf der Achse ist eine 3-5 mm dicke Metallscheibe befestigt.

GW-Betrieb.

Bei Sonnenuntergang wird die transparente Kuppel bis zur Höhe der Querstangen verstaut und in dieser Position durch Dehnungsstreifen fixiert, wobei Haken an den Posenstangen angebracht werden. 17. Während der Nacht nimmt das Papier Feuchtigkeit auf und senkt morgens die Kuppel, wobei die Unterkante mit einem Stoßdämpfer an der Basis befestigt wird. Tagsüber erwärmt die Sonne die Pyramide, die Feuchtigkeit des Papiers verdunstet und beim Abkühlen kondensiert der Dampf an den Wänden zu Wasser, das nach unten fließt. Wasser wird gesammelt, indem ein Behälter unter dem Loch in der Kunststoffschale eingesetzt wird. Bei Sonnenuntergang wird der Zyklus wiederholt. Es wird empfohlen, das Papier zu jeder Jahreszeit im heißen Wasser zu wechseln. Im Winter sollte die Kuppel in Innenräumen gelagert werden.
Es wird auch empfohlen, die Kuppel nach dem Verlust der Transparenz ihrer Wände zu wechseln.
