Патент Российской Федерации RU2154333

КОМПЕНСАТОР РЕАКТИВНОЙ МОЩНОСТИ

Имя изобретателя: Климаш В.С.; Симоненко И.Г.
Имя патентообладателя: Климаш Владимир Степанович; Симоненко Ирина Геннадьевна; Комсомольский-на-Амуре государственный технический университет
Адрес для переписки: 681013, г.Комсомольск-на-Амуре, пр. Ленина 27, технический университет
Дата начала действия патента: 1997.01.24

Изобретение предназначено для быстродействующей компенсации реактивной мощности сети и стабилизации напряжения нагрузки при работе в условиях мягких сетей и резкопеременной промышленной нагрузки. Компенсатор содержит датчик реактивной мощности сети, датчик отклонения напряжения нагрузки, трансформатор, два инвертора с общим для них фильтром и реверсивный выпрямитель. Инверторы управляются системой управления, обеспечивающей регулирование их фаз соответственно на углы +и -+относительно напряжения сети. Регулирование производится в функции реактивной мощности сети, а регулирование в функции отклонения напряжения нагрузки. Технический результат - улучшение массогабаритных показателей и повышение быстродействия.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к энергетической электронике, в частности к устройствам повышения качества и эффективности использования электроэнергии, и может быть использовано в системах электроснабжения промышленных предприятий.

Известен Компенсатор реактивной мощности (Патент РФ N 1793514 от 15.11.93, кл. H 02 J 3/18), который взят за прототип. Он содержит два трехфазных трансформатора с последовательно соединенными первичными обмотками, включенными в цепь нагрузки, и два трехфазных инвертора, объединенные входы которых через трехфазный выпрямитель подключены к сети, нагрузке или дополнительной сети. Выходы первого и второго инверторов соответственно подключены к первичным обмоткам соответственно первого и второго трехфазных трансформаторов. Управление фазой выходного напряжения одного из инверторов производится в функции отклонений входной реактивной мощности от нулевого уровня, а управление фазой другого инвертора - в функции отклонения выходного напряжения от заданного, например номинального, уровня.

К недостаткам устройства следует отнести большой вес и габариты трансформаторного оборудования и сравнительно невысокое быстродействие. Они вызваны тем, что в устройстве два трансформатора и суммирование двух добавочных напряжений, сформированных инверторами, производится после трансформации.

Задачей изобретения является улучшение массогабаритных показателей и повышение быстродействия.

В результате решения поставленной задачи уменьшен диапазон регулирования фазы во вторичной цепи трансформатора и, следовательно, подмагничивающее действие инверторов на магнитопровод. Это позволило повысить скорость изменения фазы и быстродействие устройства, а и вместо двух трехфазных трансформаторов применить один.

Решение поставленной задачи достигается тем, что одни выводы вторичной обмотки трехфазного трансформатора подключены к выходу второго трехфазного инвертора, а другие выводы его первичной обмотки подключены к сети, причем трехфазный выпрямитель выполнен с двухсторонним обменом энергии и между его выходом и объединенными входами инверторов включен индуктивно - емкостной фильтр, а и введена общая для инверторов система управления, синхронизирующий вход которой через блок регулирования фазы синхроимпульсов подключен к сети, а первый и второй ее выходы соответственно подключены к первому и второму трехфазным инверторам, обеспечивая регулирование фазы выходного напряжения первого трехфазного инвертора на угол +, а второго на угол -+при изменении относительно и изменении относительно напряжения сети в диапазоне от 0 до рад, при этом управляющий вход системы управления инверторами подключен к выходу датчика реактивной мощности сети, а управляющий вход блока регулирования фазы синхроимпульсов подключен к выходу датчика, отклонения напряжения нагрузки.

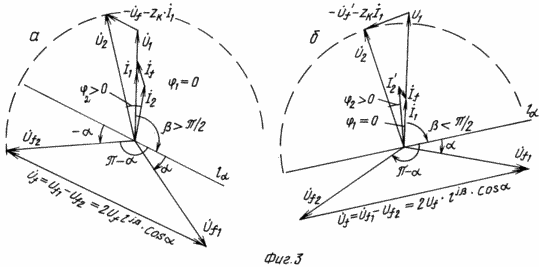

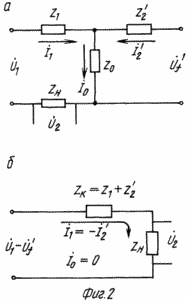

На фиг.1 приведена блок-схема устройства, на фиг.2 - схемы замещения, а на фиг. 3 - временные диаграммы, поясняющие принцип действия компенсатора реактивной мощности.

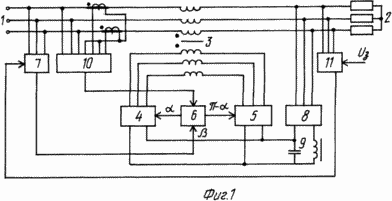

Устройство (фиг. 1) содержит трехфазную сеть 1 и трехфазную нагрузку 2. трехфазный трансформатор 3, два трехфазных инвертора 4 и 5 с общей для них системой управления 6 и блоком 7 регулирования фазы синхроимпульсов, трехфазный выпрямитель 8 с двухсторонним обменом энергии, индуктивно-емкостной фильтр 9, датчик реактивной мощности сети 10 и датчик отклонения напряжения нагрузки 11.

ЭЛЕМЕНТЫ СХЕМЫ СОЕДИНЕНЫ СЛЕДУЮЩИМ ОБРАЗОМ

Первичная обмотка трехфазного трансформатора 3 включена между сетью 1 и нагрузкой 2, а его вторичная обмотка между выходами первого 4 и второго 5 трехфазных инверторов, объединенные входы которых через фильтр 9 и трехфазный выпрямитель 8 подключены к нагрузке (или другому трехфазному источнику напряжения). Синхронизирующий вход системы управления 6 инверторами 4 и 5 через блок 7 регулирования фазы синхроимпульсов подключен к сети, а ее управляющий вход - к выходу датчика 10 реактивной мощности сети 1, в то время как управляющий вход блока 7 регулирования фазы синхроимпульсов подключен к датчику 11 отклонения напряжения нагрузки 2.

Система управления 6 выполняет функцию сдвига по фазе управляющих импульсов на первом и втором ее выходах соответственно на углы и -относительно начальной фазы , регулируемой относительно напряжения сети посредством блока 7.

Компенсатор реактивной мощности работает следующим образом.

Первый и второй трехфазные инверторы 4 и 5 преобразовывают выпрямленное напряжение в два переменных напряжения. Вектора первых гармоник этих напряжений сдвинуты относительно напряжения сети на общую начальную фазу , относительно которой один из этих векторов регулируется по фазе на угол , а другой на угол -



Вследствие того, что инверторы 4 и 5 подключены к вторичным обмоткам трансформатора 3 с обеих сторон, к ней прикладывается разность выходных напряжений инверторов



или сумма комплексно-сопряженных векторов с фазой , изображенных на комплексной плоскости, повернутой относительно напряжения сети на угол



где к_т - коэффициент трансформации.

Дальнейшие приведения всех параметров вторичной цепи к первичной (по аналогии с заторможенной машиной двойного питания с нагрузкой в цепи статора [4] ), позволяют составить схему замещения компенсатора реактивной мощности (фиг. 2, а) и, в пренебрежении током намагничивания ее упрощенный вариант (фиг. 2, б), по которому с достаточной точностью определяют напряжение на нагрузке 2

Из последнего выражения и векторных диаграмм (фиг. 3) видно, что амплитуду и фазу вектора можно регулировать, изменениям и . В частности, регулирование только амплитуды вверх и вниз относительно производится изменением от 0 до рад и при , равном 0 или рад, а регулирование фазы и изменением , но при значении , примерно равном /2 рад, при этом опережающее регулирование относительно производится изменением от 0 до /2 рад, а отстающее от /2 до рад. В заявляемом устройстве изменение производится в функции отклонения от нуля реактивной мощности сети 1, а изменение в функции отклонения от заданного уровня напряжения нагрузки 2.

При активно-индуктивной нагрузке и потреблении (генерации) компенсатором реактивной мощности сигнал с выхода датчика 10 реактивной мощности сети 1 поступает на управляющий вход системы управления 6 инверторами 4 и 5 и уменьшая (увеличивая) угол управления относительно начальной фазы , осуществляет увеличение (уменьшение) действующего значения добавочного напряжения и соответственно увеличение (уменьшение) фазы вектора выходного напряжения , опережающего вектор напряжения сети . При этом датчик 11 отклонения напряжения нагрузки и подает сигнал на управляющий вход блока 7 регулирования фазы синхроимпульсов, который, изменяя относительно напряжения сети угол , осуществляет регулирование фазы добавочного напряжения и действующего значения выходного напряжения . В результате такого амплитудно-фазового воздействия на выходные напряжения первого и второго трехфазных инверторов 4 и 5 вектор добавочного напряжения так формирует свой модуль и аргумент, что вектор напряжения нагрузки 2 является радиусом заданной окружности.

При активно-емкостной нагрузке компенсатор работает аналогично, но при этом формирование выходного напряжения устройства осуществляется в области отставания относительно напряжения сети.

В процессе стабилизации выходного напряжения при пониженном (повышенном) значении напряжения сети относительно заданного, например, номинального значения, выпрямитель 8 с двухсторонним обменом энергии работает в выпрямительном (инверторном) режиме, обеспечивая трансформатору 3 и всему устройству работу в режиме вольтодобавки (вольтовычета) с потреблением дополнительной энергии из сети (с рекуперацией энергии в сеть).

На время процесса перехода трехфазного выпрямителя 8 из выпрямительного режима в инверторный режим и наоборот энергия, поступающая в звено постоянного напряжения (или тока), накапливается в фильтре 9 и далее в режиме вольтодобавки разряжается через инверторы 4 и 5 и трансформатор и на нагрузку 2, а в режиме вольтовычета через выпрямитель 8 возвращается в сеть.

Использование компенсатора позволяет осуществлять полную компенсацию реактивной мощности в различных системах переменного тока с обеспечением заданной стабильности действующего значения выходного напряжения независимо от жесткости внешней характеристики сети, а и от величины и характера, нагрузки.

ИСТОЧНИКИ ИНФОРМАЦИИ

1. Патент ФРГ N 2531518, кл. H 02 J 3/18, 1974 - аналог.

2. Заявка Японии N 62-184512, кл. H 02 J 3/12. 1987 - аналог.

3. Патент Российской Федерации N 1793514, кл. H 02 J 3/18. 1993 - прототип.

4. Климаш B.C. Вольтодобавочный трансформатор с тиристорным управлением как машина двойного питания. В межвуз. сб. трудов "Теория и расчет эл. оборудования", Хабаровск. ХПИ, 1987, с. п.114-118.

ФОРМУЛА ИЗОБРЕТЕНИЯ

Компенсатор реактивной мощности, содержащий трехфазный трансформатор с первичной и вторичными обмотками, трехфазный выпрямитель, вход которого подключен к нагрузке или другому трехфазному источнику напряжения, и два трехфазных инвертора с объединенными входами, а и датчик реактивной мощности сети и датчик отклонения напряжения нагрузки, при этом одни выводы первичной обмотки трехфазного трансформатора подключены к нагрузке, а другие выводы ее вторичной обмотки подключены к выходу первого трехфазного инвертора, отличающийся тем, что одни выводы вторичной обмотки трехфазного трансформатора подключены к выходу второго трехфазного инвертора, а другие выводы его первичной обмотки подключены к сети, причем трехфазный выпрямитель выполнен с двухсторонним обменом энергией и между его выходом и объединенными входами трехфазных инверторов включен индуктивно-емкостной фильтр, а и введена общая для трехфазных инверторов система управления, синхронизирующий вход которой через блок регулирования фазы синхроимпульсов подключен к сети, первый и второй ее выходы соответственно подключены к первому и второму трехфазным инверторам, обеспечивая регулирование фазы выходного напряжения первого трехфазного инвертора на угол +, а второго на угол -+ при изменении и в диапазоне от 0 до рад., где - фаза управляющих импульсов относительно синхроимпульсов и - фаза синхроимпульсов относительно напряжения сети, при этом управляющий вход системы управления трехфазными инверторами подключен к выходу датчика реактивной мощности сети, а управляющий вход блока регулирования фазы синхроимпульсов подключен к выходу датчика отклонения напряжения нагрузки.
